灯罩的画图方法（图纸可能有缺陷，求高手帮忙）

肥仔麦 · 发表于 2010-6-9 22:52

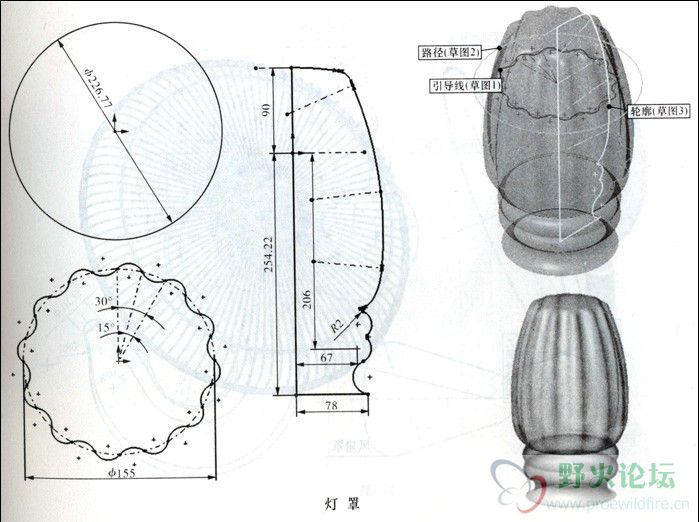

这个图不太会画，希望有哪位高手可以帮忙

[ 本帖最后由肥仔麦于 2010-6-11 13:18 编辑 ]

zou8xy · 发表于 2010-6-10 08:38

楼主上图的是怎样画出来的?

肥仔麦 · 发表于 2010-6-10 08:52

我就是不会画，想找人帮忙

mlkuan · 发表于 2010-6-11 10:46

看不明白图纸，新手中，对于轮廓中的点和标注还是不会理解！

bombcheng · 发表于 2010-6-11 15:57

我想楼主还是不太会问问题，首先你要告诉大家，你哪里不懂。完全不懂？
我是想你是不懂用变截面扫描。

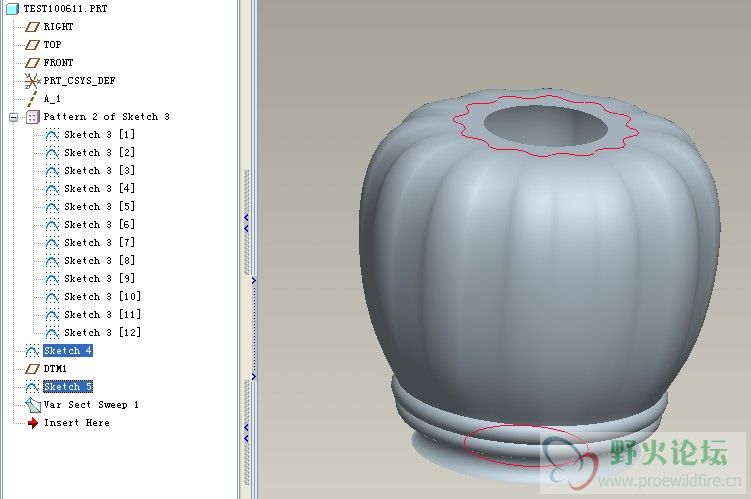

我的思路是用变截面扫描，用两条线，做路径。然后再画扫描截面（我用不封闭的线做截面）。

如果用扫描你也只要把这个"梅花"扫描路径画出来（你觉得比较难的地方估计是这个地方），后面就画截面。

肥仔麦 · 发表于 2010-6-11 17:57

原帖由 bombcheng 于 2010-6-11 15:57 发表
我想楼主还是不太会问问题，首先你要告诉大家，你哪里不懂。完全不懂？
我是想你是不懂用变截面扫描。
我的思路是用变截面扫描，用两条线，做路径。然后再画扫描截面（我用不封闭的线做截面）。

如果用扫描你也 ...

那个“梅花”我会画，就但这个图形该用什么方法画我不知道

谢谢了，我今晚试下

mlkuan · 发表于 2010-6-11 18:31

楼上画的图怎么和图纸有区别啊，不会随意画的吧？？？怎么越看越觉得很多细节不一样！能否把轮廓草图截图出来看一下，因为我实在看不明白图纸的标注，偶是菜鸟，多理解啦，谢过！

[ 本帖最后由 mlkuan 于 2010-6-11 18:36 编辑 ]

gaoso008 · 发表于 2010-6-11 20:12

你这个图纸好像是用扫描混合做的。也可以用VSS做。。用正弦振荡

EVANHU21 · 发表于 2010-6-12 07:24

我理解是底下画一个圆，再用变截面扫描，扫描的草绘截面里面用关系式。要用的trajpar参数和sin函数

xianlong · 发表于 2010-6-12 10:37

原帖由 EVANHU21 于 2010-6-12 07:24 发表
我理解是底下画一个圆，再用变截面扫描，扫描的草绘截面里面用关系式。要用的trajpar参数和sin函数

这位老兄说的不错！
