这个图不知道怎么画求教

显示全部楼层 · 发表于 2010-5-26 20:11

提示: 作者被禁止或删除内容自动屏蔽

ys789 · 发表于 2010-5-26 20:37

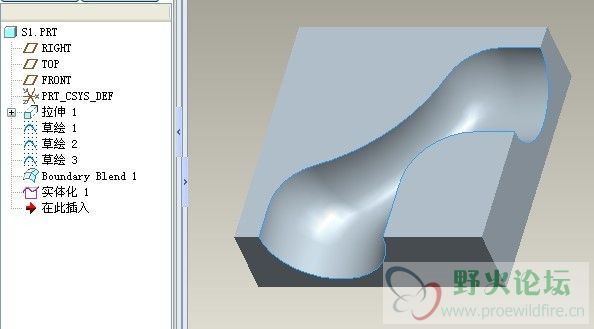

我是一个刚接触Pro/e不到一个月的新手，这个图是按17楼的老师所写学做的，
呵呵，说真的连我自己都不知道画得像不像。还望大家指点，谢谢！
顺便请教一下，如何把导入的外部草绘曲线在新的拉伸界面里精确定位？请指点一二！

[ 本帖最后由 ys789 于 2010-5-26 20:55 编辑 ]

l107060589 · 发表于 2010-5-26 23:34

应该不难吧,用曲线混合应该可以做吧

laolaoshu002 · 发表于 2010-5-27 15:02

用你的方法也做出来了真的学习了好多啊谢谢啊

SB110 · 发表于 2010-5-27 16:17

学习学习

kuadai · 发表于 2010-5-28 13:22

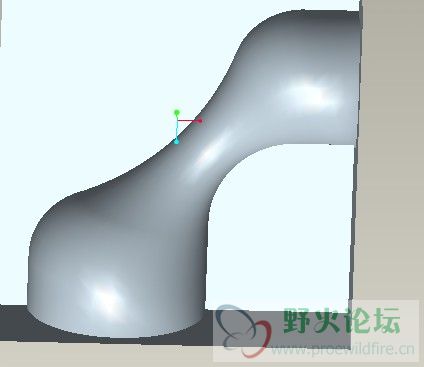

以上的看起来管内好像都不光滑吗，按图所示，整个沟槽的深度是不一样的，按上面几个人的做法整个沟槽两头是半圆界面
，中间是u型界面，看下我做的

也不知道我的方法对不对。请高人指点。

这个是我做的方法，想让沟槽里的曲面顺畅取决于最中间那个曲线亮点，我图利的 pnt7 和pnt6亮点

[ 本帖最后由 kuadai 于 2010-5-28 13:36 编辑 ]

kuadai · 发表于 2010-5-28 13:42

最前面几楼的边界混合做出来不对的，用可变剖面做出来对的
先画轨迹线就是有两条直线和一个圆弧先得那条在剖面

weibing · 发表于 2010-5-28 17:36

学习啦，谢谢前辈啊

沐雪风尘 · 发表于 2010-5-28 19:03

一步可变剖面扫描切材料就行了

沐雪风尘 · 发表于 2010-5-28 19:04

一步可变剖面扫描切材料就行了
