剖断视图尺寸标注及剖断线型的更改问题？

显示全部楼层 · 发表于 2010-5-15 22:03

提示: 作者被禁止或删除内容自动屏蔽

wemyss · 发表于 2010-5-16 07:53

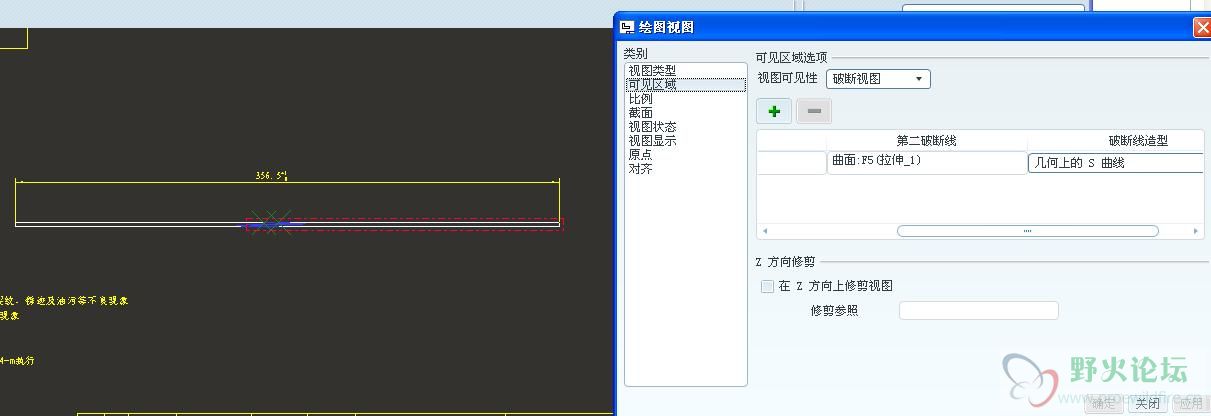

如图所示：

[ 本帖最后由 wemyss 于 2010-5-16 07:59 编辑 ]

野火 · 发表于 2010-5-16 12:26

我在破断视图的两部分上不能标尺寸？
http://www.proewildfire.cn/thread-12688-1-1.html
pro-E野火版4.0中工程图的破断视图如何显示整体尺寸？
http://www.proewildfire.cn/thread-33835-1-1.html

lc880825 · 发表于 2010-5-17 14:34

模型树中选中特征，右键选显示尺寸就行了，不要手动标注！

显示全部楼层 · 发表于 2010-5-17 16:38

提示: 作者被禁止或删除内容自动屏蔽

野火 · 发表于 2010-5-17 20:15

总长能标，孔距就不能标吗

显示全部楼层 · 发表于 2010-5-18 19:37

提示: 作者被禁止或删除内容自动屏蔽

crocek · 发表于 2010-5-18 20:14

看了下…的确不行
不过有个替代方式
选圆心-圆心的标法
而非轴线-轴线的标法
至於轴对轴的方式嘛…再研究研究

显示全部楼层 · 发表于 2010-5-18 21:06

提示: 作者被禁止或删除内容自动屏蔽

crocek · 发表于 2010-5-18 21:53

这个我也改不了
等其他高手出招
