PROE4.0 怎么做三维剖切效果图？

stevenluo · 发表于 2010-5-6 16:39

本人现在在做产品效果图和说明书，单个零件已经做好了剖切视图，但是到装配图里面看不到。

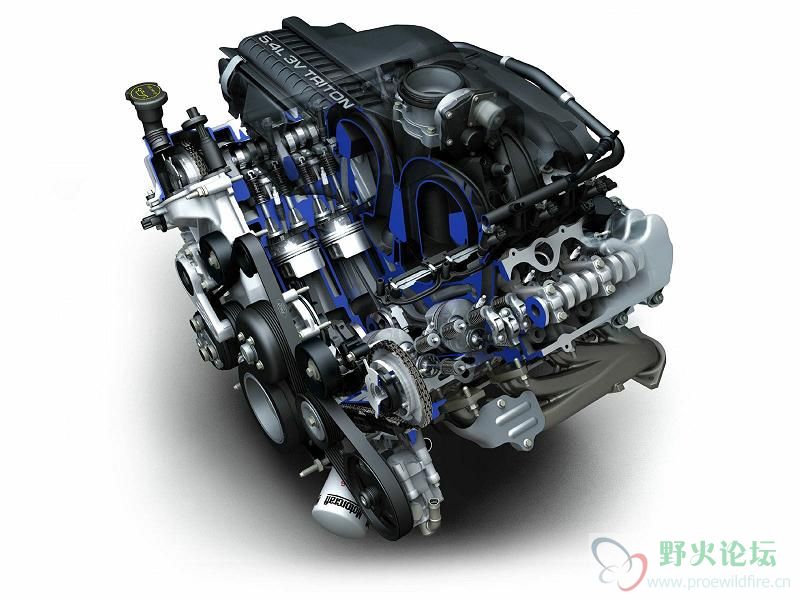

附图为一个我要做的类似的图片：

[ 本帖最后由 stevenluo 于 2010-5-7 12:29 编辑 ]

lsg0303 · 发表于 2010-5-6 17:27

看不到图片

KerrZhang · 发表于 2010-5-6 18:57

有时候也遇到这种情况
上传图片看不到

野火 · 发表于 2010-5-6 22:49

在装配里做拉伸切减

stevenluo · 发表于 2010-5-7 12:32

我试过的一个笨办法是把零部件先刨切好另存为其他零件号，然后装配进去。

貌似很笨。

panglihua · 发表于 2010-5-8 00:11

哇，楼主，这发动机真的是你画的吗？那么强大，我何时能达到这种水准啊

chncgn · 发表于 2010-5-9 08:40

这个图片很强大的

木叶梧桐 · 发表于 2010-5-9 10:55

这图片强的一比啊

stevenluo · 发表于 2010-5-11 18:05

大家好。这个不是我画的。不过我们的产品也不比这零件少。
