圆柱面与销轴的装配

chenxi_10

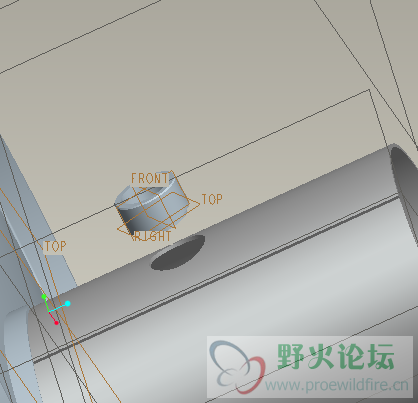

圆柱面与销轴的装配，如何定位啊

yun0336wu

1，设定圆柱上孔位的基准轴；
2，设定销柱的中心线为基准轴，并设顶面为基准面；
3，设定圆柱端面的中心点为基准点；
4，圆柱上孔位的基准轴与销柱中心线基准轴兩者“对齐”；
5，确定销柱顶面基准面与圆柱中心的距离，以此距离值输入为组装中此兩者的“偏距”量。
      至此，全部约束完备，点击“V”，组装达成OK!

[ 本帖最后由 yun0336wu 于 2010-5-5 22:16 编辑 ]

野火

用插入，和匹配或对齐偏距就行了
