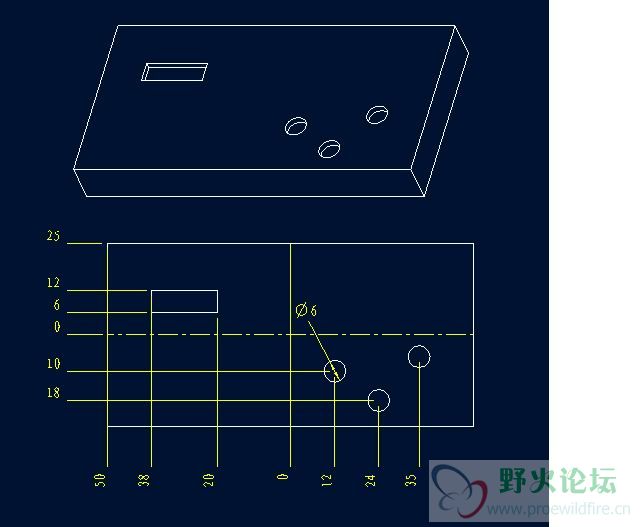

零件模式可以进行3D标注，那工程图如何3D标注立体图？

raulsu

零件模式可以进行3D标注，那工程图如何3D标注立体图？
请各位大侠出手，谢谢！！！

陈德意

请看附件的图示说明吧，其实蛮简单的！

yun0336wu

    # 在config里预先设置好允许3d标注，做法就是在Config中加入“allow_3d_dimensions，—— Yes ”；
      然后在模型中做好3D尺寸标注，完备齐全就能在工程图里显示三维尺寸呐。

    # 另外，也还可参照学习此主题帖的示范，根据此例而为之（“wyw9898 ”发表于 2007-12-18 22:56，曾获得“野火”先生嘉奖肯定）：
     【如何在3D中标注尺寸】，
      http://www.proewildfire.cn/thread-784-1-1.html 。

[ 本帖最后由 yun0336wu 于 2010-4-22 11:14 编辑 ]

goawi0328

学习了
以前只是在零件3D中标过尺寸

raulsu

多谢了，果然有高手

raulsu

原帖由 yun0336wu 于 2010-4-22 10:54 发表

    # 在config里预先设置好允许3d标注，做法就是在Config中加入“allow_3d_dimensions，—— Yes ”；
      然后在模型中做好3D尺寸标注，完备齐全就能在工程图里显示三维尺寸呐。

    # 另外，也还可参照学 ...

但我的CONFIG中怎么设置不了allow_3d_dimensions，是灰色的应用不了，是版本问题？F000R的

wangbo0918

有学习了一招了了
