桥形孔创建

KerrZhang · 发表于 2010-4-13 13:15

在钣金设计中
有时候需要设计桥形孔
用以约束和固定线缆
这里和朋友们分享一桥形孔建模实例

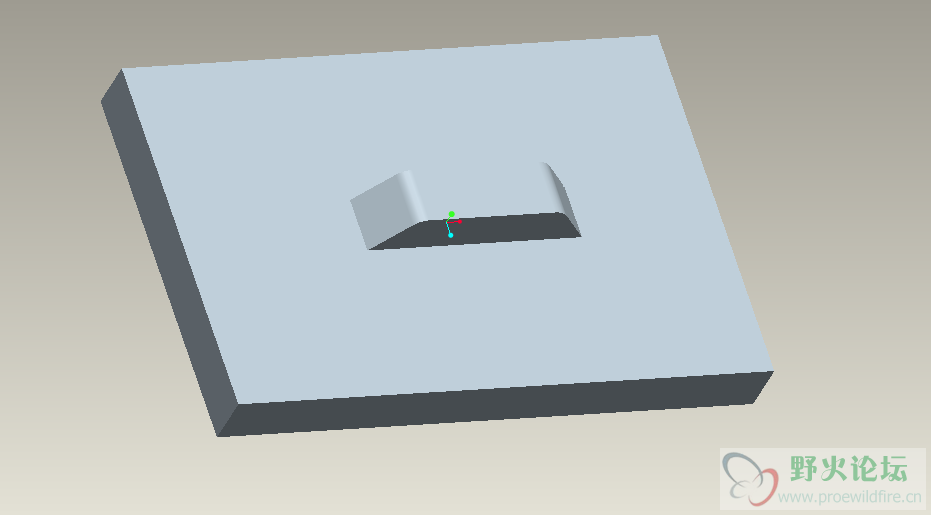

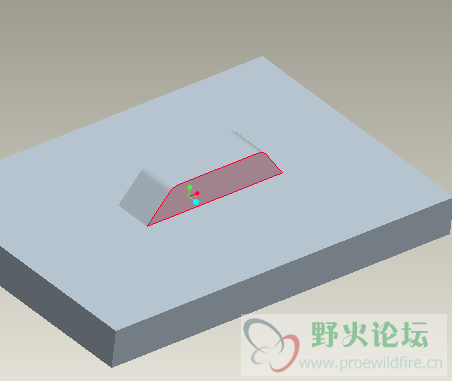

首先创建模具
如下图所示

打开或者新建需要创建桥形孔特征的钣金件模型

单击［创建成形］按钮

在［菜单管理器］中单击［完成］

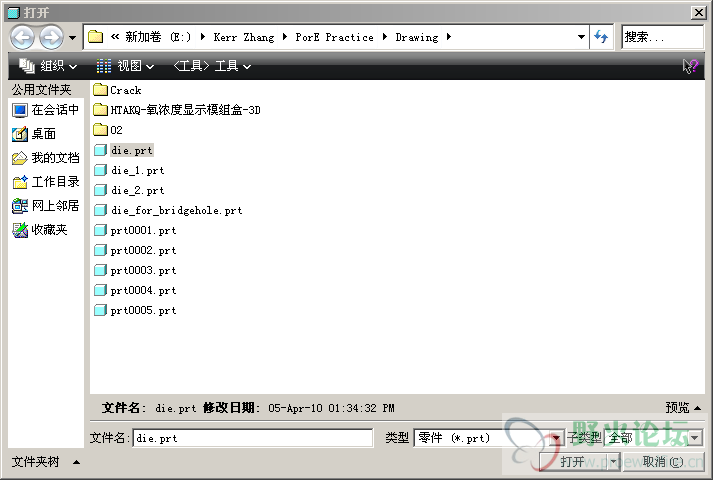

系统要求打开模具文件

双击模具文件

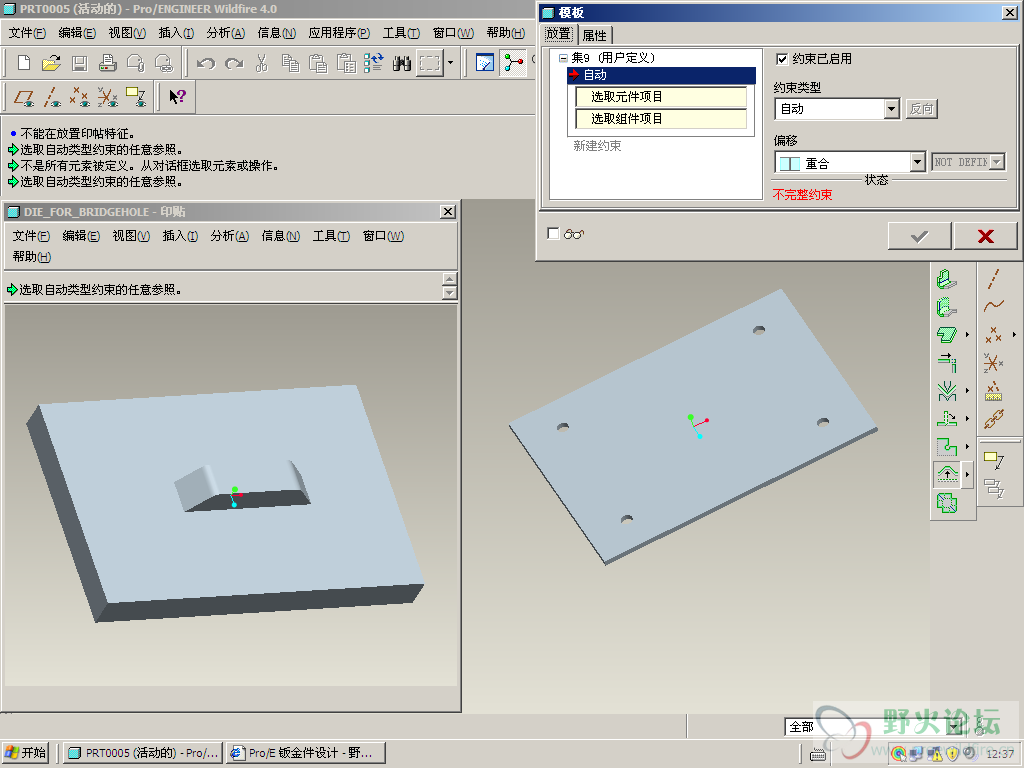

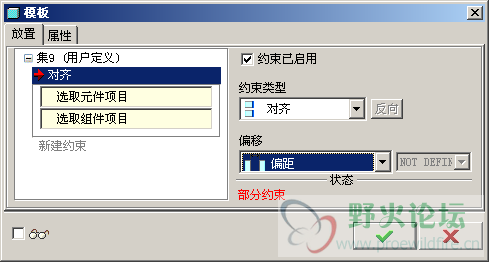

系统弹出［印贴］和［模板］对话框

在［模板］对话框中

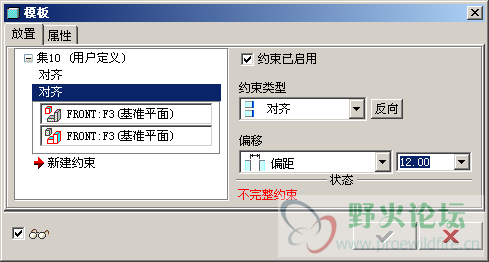

［约束类型］选［对齐］
［偏移类型］选［偏距］

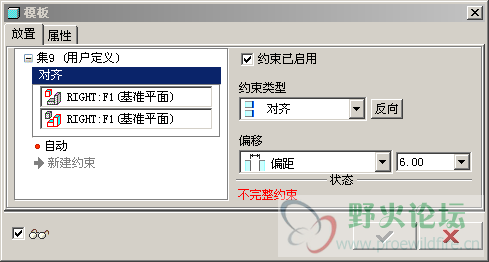

第一组约束
如图所示

第二组约束
如图所示

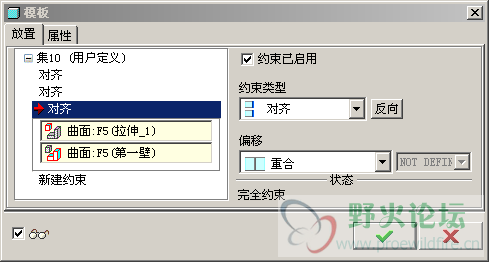

第三组约束
如图所示

在［模板］对话框中单击［继续当前部分］

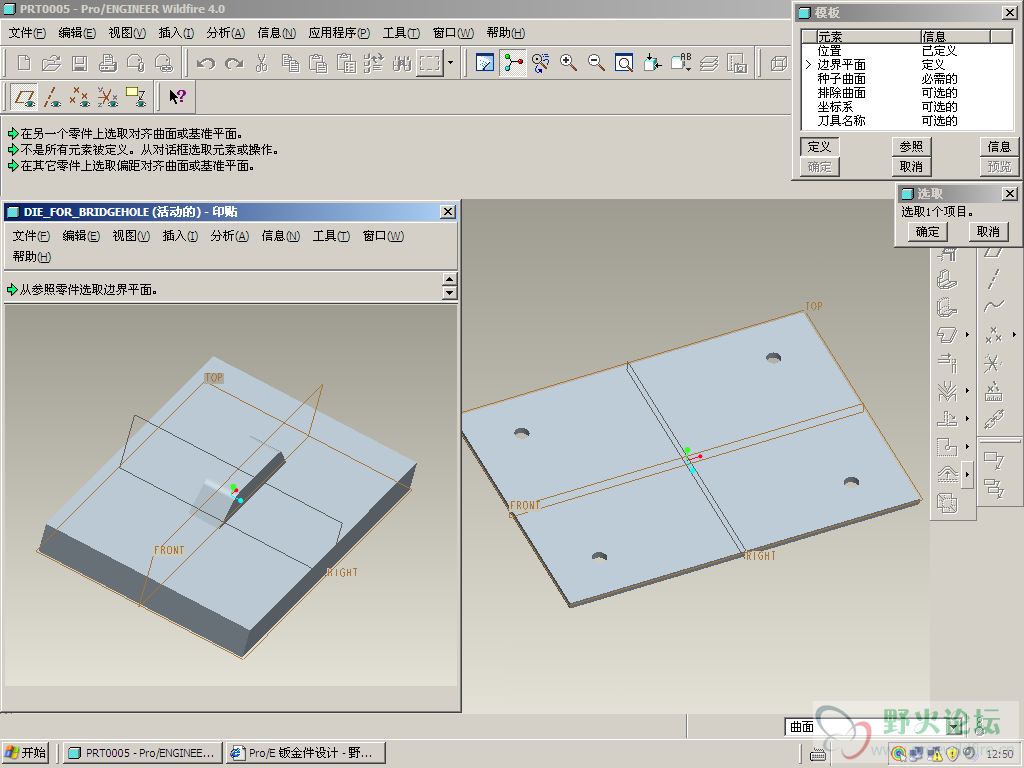

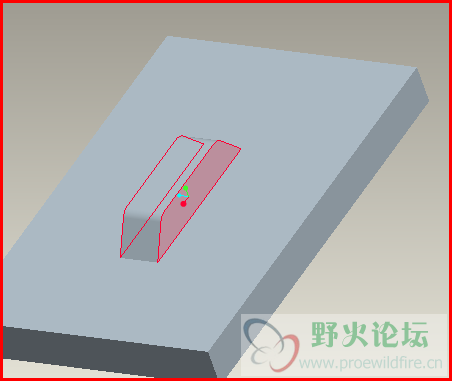

系统要求定义［边界平面］

单击模具模型中印贴特征所在平面

系统要求定义［种子曲面］

单击图所曲面

在［模板］对话中双击［排除曲面］

系统弹出［特征参考］对话框

单击图示曲面

结合Ctrl键　复选图示曲面

在［菜单管理器］中单击［完成参考］

在［模板］对话框中单击［确定］

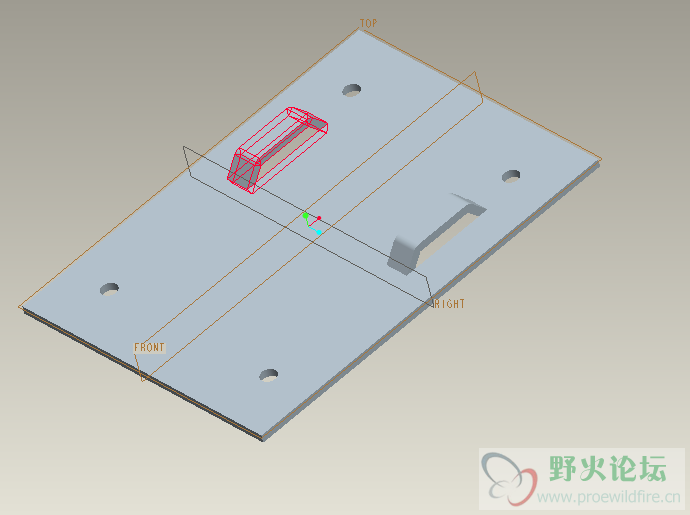

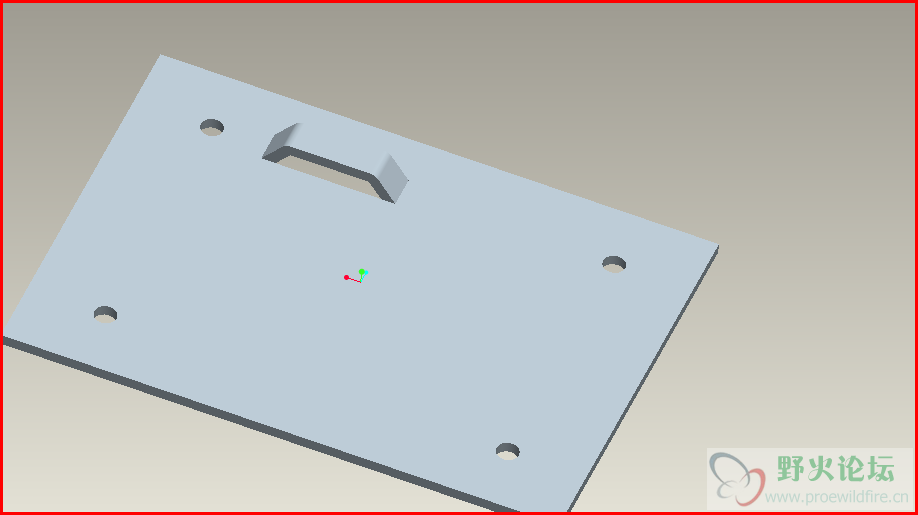

得到的桥形孔如图所示

在［模型树］中单击［模板标识］

在［编辑］下拉菜单中单击［镜像］
单击［Front］

单击［继续当前部分］

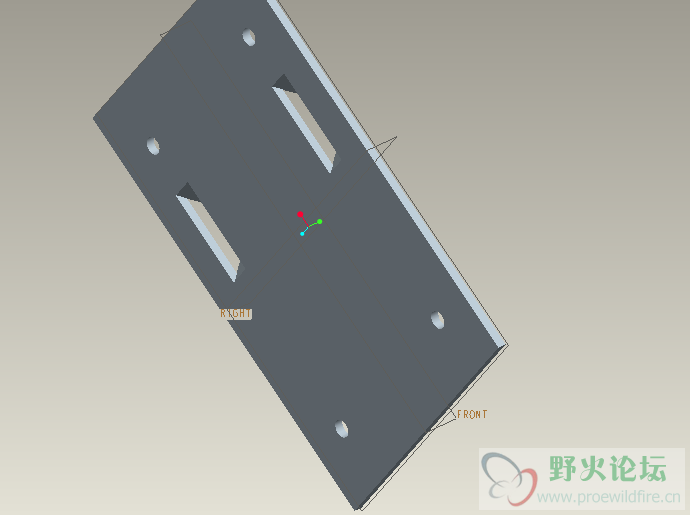

得到模型如图所示

有需要prt的朋友请示意
谢谢大家
