请高手解决PROE转CAD的bylayer颜色问题

vofc · 发表于 2010-4-12 10:18

求教PROE转CAD的bylayer颜色问题
以下是我的dxf_export.pro文件，
线型转过CAD后都是bylayer线型，

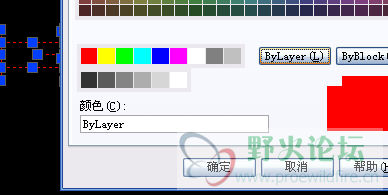

但颜色转过CAD后却不是bylayer颜色，（在dwg导出环境窗口里的颜色选项卡里面都显示按层了）
求教原因。
我用的版本是wf5.0 f000

!===================================================================

!此文件设置dxf/dwg导出环境窗口里的缺省值。

!2010年04月版 lin
!===================================================================

!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

!map_color <1> <2>
!颜色转换设置，值<1>是Pro/E里的颜色名称，值<2>是Auto CAD里的颜色名称。
!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

map_color    BACKGROUND_COLOR       bylayer

map_color    DIMMED_COLOR             bylayer

map_color    LETTER_COLOR             bylayer

map_color    HIGHLIGHT_COLOR          bylayer

map_color    EDGE_HIGHLIGHT_COLOR    bylayer

map_color    GEOMETRY_COLOR          bylayer

map_color    HIDDEN_COLOR             bylayer

map_color    SHEETMETAL_COLOR       bylayer

map_color    CURVE_COLOR             bylayer

map_color    VOLUME_COLOR             bylayer

map_color    SECTION_COLOR          bylayer

map_color    PRESEL_HIGHLIGHT_COLOR bylayer

map_color    SELECTED_COLOR          bylayer

map_color    SECONDARY_SELECTED_COLOR  bylayer

map_color    PREVIEW_GEOM_COLOR       bylayer

map_color    SECONDARY_PREVIEW_COLOR bylayer
map_color    DATUM_COLOR             bylayer

map_color    QUILT_COLOR             bylayer

map_color    0,255,0                bylayer

map_color    3,3,255                bylayer

map_color    28,28,28                bylayer

map_color    100,3,3                bylayer

map_color    105,0,56                bylayer

map_color    224,242,255             bylayer

map_color    245,245,245             bylayer

map_color    250,160,0                bylayer

map_color    255,0,0                bylayer

map_color    255,255,0                bylayer

map_color    255,255,242             bylayer

map_color    255,255,255             bylayer

!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

!map_layer <1> <2>
!图层转换设置，值<1>是Pro/E里的图层名称，值<2>是Auto CAD里的图层名称。
!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

map_layer    DXF_AXIS                _AXIS

map_layer    DXF_CONTINUOUS_LINE    _CONTINUOUS_LINE

map_layer    DXF_HIDDEN_LINE          _HIDDEN_LINE

map_layer    DXF_DIMENSION          _DIMENSION

map_layer    DXF_TEXT                _TEXT

map_layer    DXF_HATCHING             _HATCHING
map_layer    DXF_TABLE                _TABLE

map_layer    DXF_BALLOON             _BALLOON

map_layer    DXF_FORMAT             _FORMAT

!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

!map_line_style <1> <2>
!线型转换设置，值<1>是Pro/E里的线型名称，值<2>是Auto CAD里的线型名称。
!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

map_line_style  solidfont                bylayer

!实线

map_line_style  dotfont                bylayer
!点虚线
map_line_style  ctrlfont                bylayer

!控制线
map_line_style  phantomfont             bylayer
!双点划线
map_line_style  dashfont                bylayer
!短划线
map_line_style  ctrlfont_s_l             bylayer

!ctrlfont_s_l
map_line_style  ctrlfont_l_l             bylayer

!控制线_L_L
map_line_style  ctrlfont_s_s             bylayer

!ctrlfont_s_s
map_line_style  dashfont_s_s             bylayer

!短划线_S_S
map_line_style  ctrlfont_mid_l          bylayer

!控制线_mid_l
map_line_style  intmit_lww_hidden       bylayer

!intmit_lww_hidden
map_line_style  pdfhidden_linestyle    bylayer

!pdfhidden_linestyle

map_line_style  phantomfont_s_s          bylayer

!phantomfont_s_s

!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

!map_font <1> <2>
!字体转换设置，值<1>是Pro/E里的字体名称，值<2>是Auto CAD里的字体名称。
!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

map_font       font                   ChangFangSong.ttf

map_font       filled                   ChangFangSong.ttf

map_font       isofont                ChangFangSong.ttf

!☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

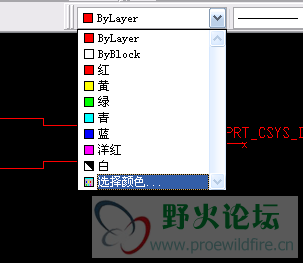

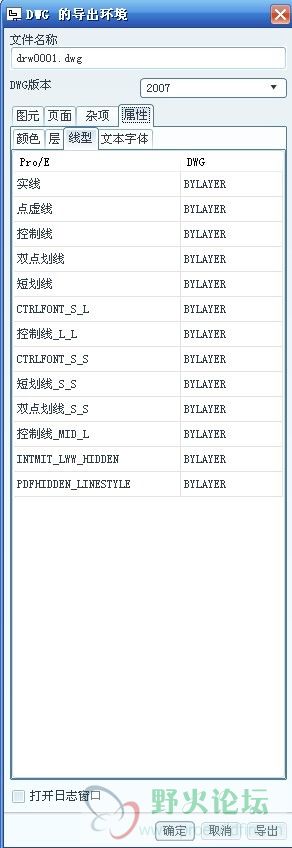

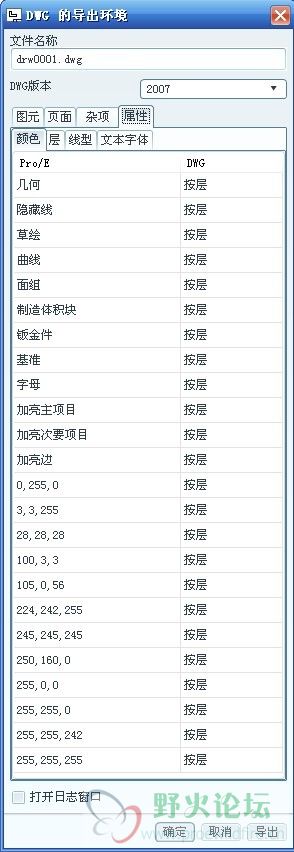

根据以上的配置文件，在导出时的界面如下：
