CAD转PROE的方法

高山流水

第一部分将DWG文件调入PROE中

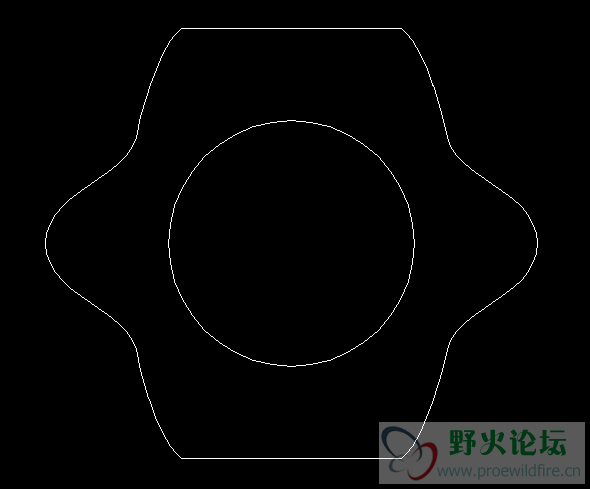

第一步：先在AUTOCAD中将主视图修成下图，并存成3.DWG文件

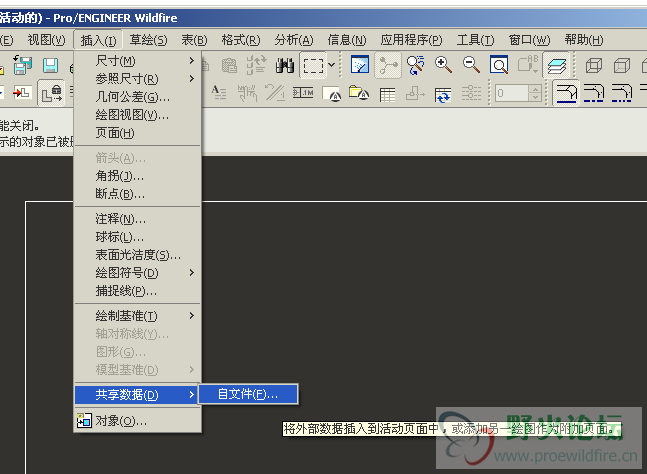

第二步：将上步的DWG文件调入PROE中

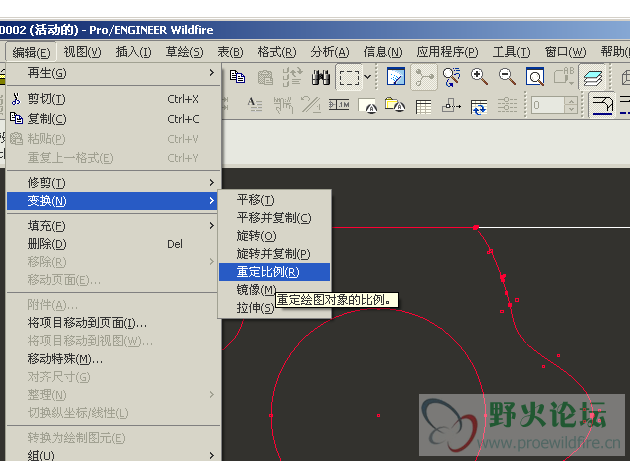

第三步：由于上面调入的DWG文件与原来的文件尺寸不符合，所以此步将本图形进行比例的放缩，以得到正确的尺寸

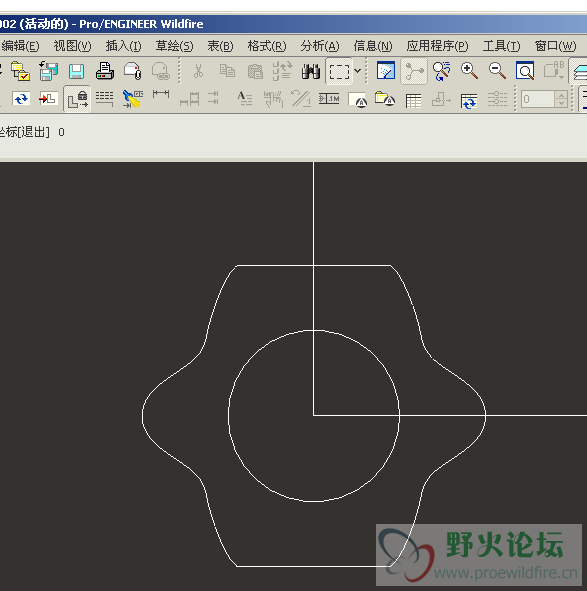

第四步：将图形按圆的中心，移动到屏幕的（0，0）

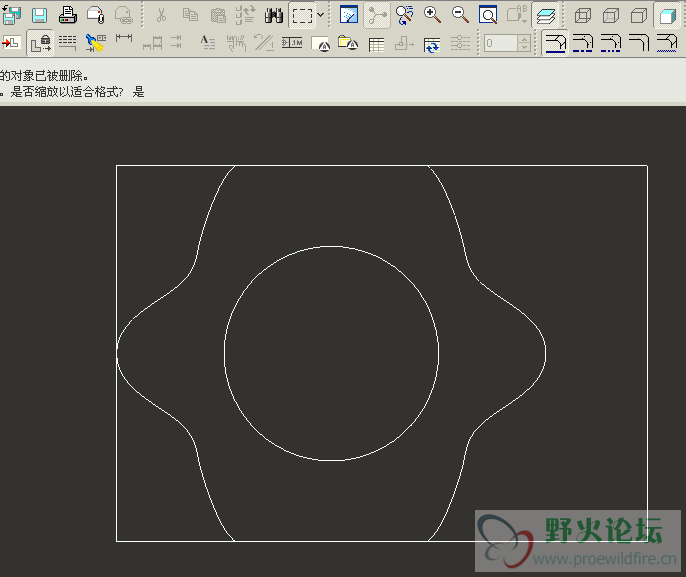

第五步：将图形另存为3.IGS文件

第二部分

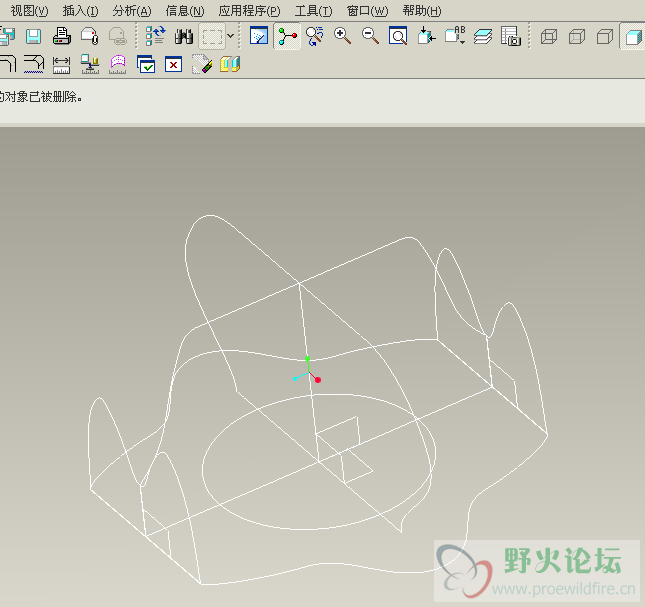

第六步：将上面的IGS文件调入PROE中，同理，将其他视图的二维曲线调入其中。

第七步：根据调入的曲线，进行曲线的重新绘制，如下图

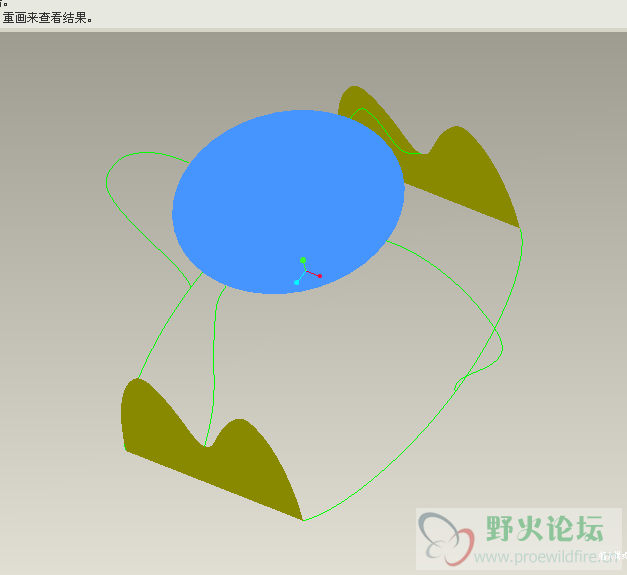

第八步：建立如图的四条红色曲线，生成曲面，定义连接

第九步：将生成的曲面进行修剪，结果如下

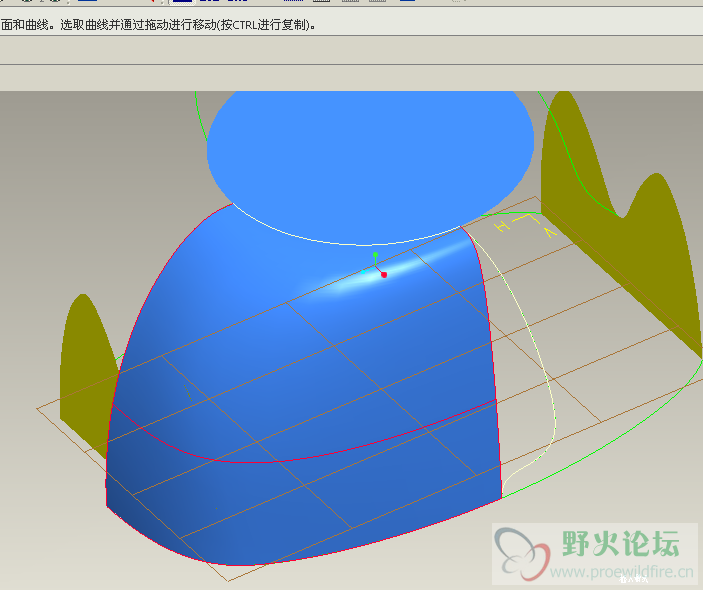

第十步：用STYLE做出如下曲面，定义连接

第十一步：同理将曲面再剪成如图

第十二步：将曲面补好

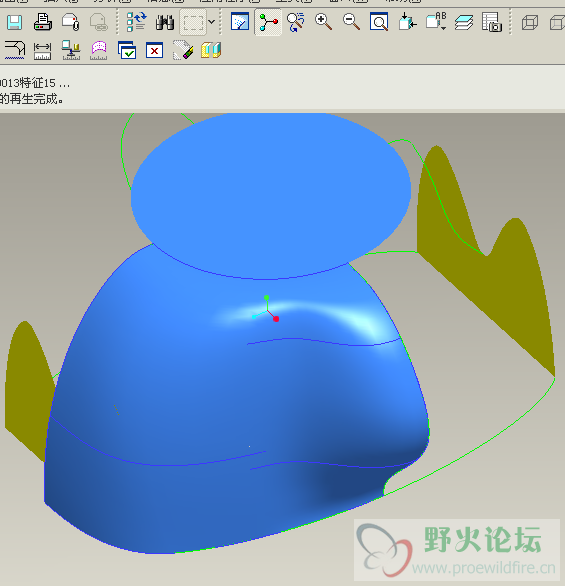

第十三步：进行曲面的镜像合并

野火

非常喜欢这样的教程,谢谢分享

y2008yz

感谢分享，我正在为这个事情发愁呢。谢谢！

huqy168

谢谢楼上的兄弟,我也补充一二点

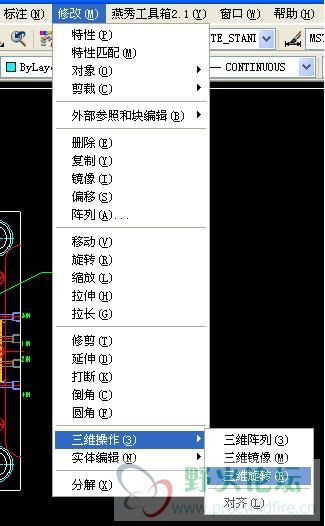

可以先在cad中进行三D旋转(见附图一)，方向与比例全对正，然后一次性转入PROE中就行，
但是有二点须注意：

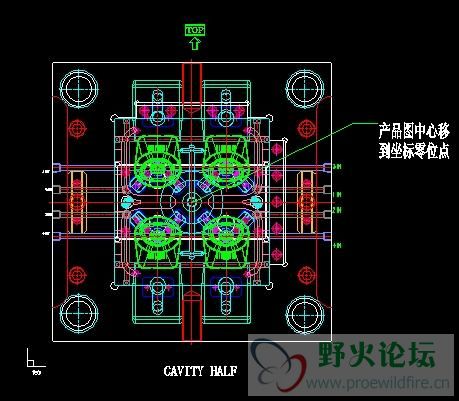

1。二D图的产品中心 (即主视图中的中心)先移到动cad 的零位即坐标值为:0,0,0,位,偏免转入PROE中,与模型中心相差很远.
附图二

2.CAD图形中的所有块必须全部分解为单一的元素,否则转入PROE中图形会变形.

总结:这样转换不必把二D图清理得很干净,节约时间,并且可以很多的线一次转换.
