印贴特征的建立和使用-适合初学者

KerrZhang

有些初学者对印贴这个概念困惑不解
到底什么是印贴
印贴 其实就是把一个零件上的特征
嫁接到另一个零件上
实际生产中
也就是用模具去制造零件
建模过程中
由于印贴特征依附于一个单独的零件
我们可以建立很复杂的印贴特征
然后很容易地把它复制到建模零件中
而不需要在建模零件中
去绘制复杂的零件特征

这里写一个简单的例子
帮助初学者理解印贴特征的建立和使用

假设我们需要在一块板上冲一个Fi10*Fi6*3的凸包
首先建立印贴特征

新建实体零件die.prt以放置印贴特征


点[插入][混合][伸出项]
系统出现[混合选项]对话框


保持默认选项，点[完成]
选[光滑]，点[完成]


系统要求设置草绘平面
点击需要放置印贴特征的曲面
选[正向][缺省]
进入草绘界面

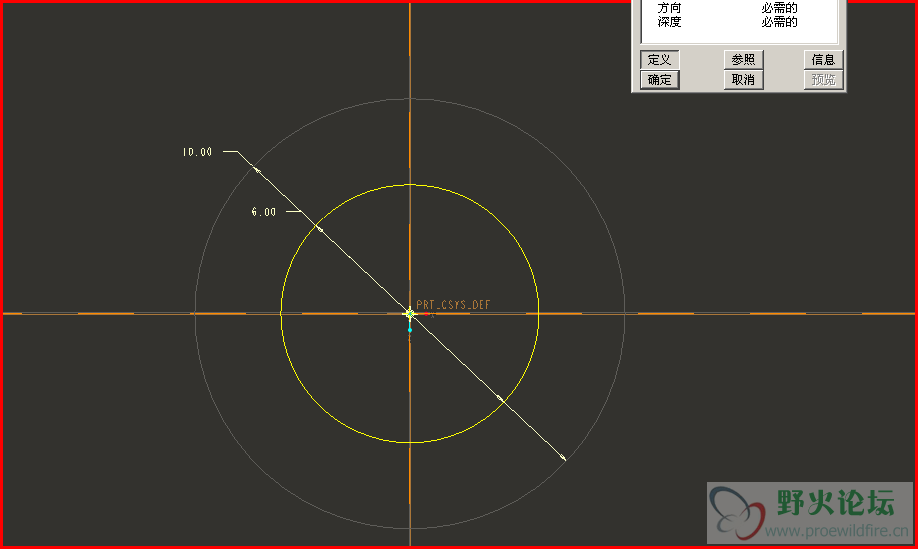

绘制Fi10的圆


长击右键
选[切换剖面]，绘制Fi6的同心圆


单击[继续当前部分]
系统出现[深度]对话框
默认[盲孔]，单击[完成]


系统要求输入横截面深度，输入3，回车
系统返回[伸出项]对话框，单击[确定]

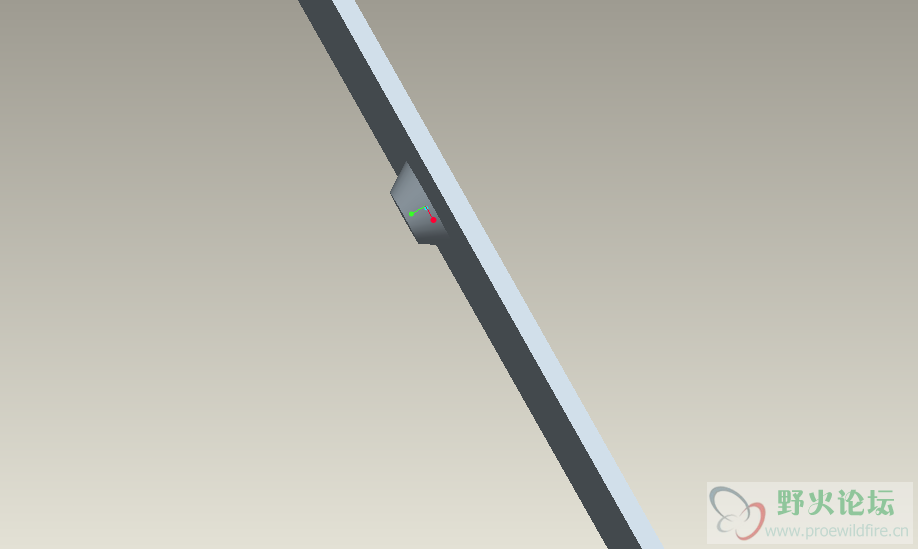

得到要求的印贴特征


保存文件

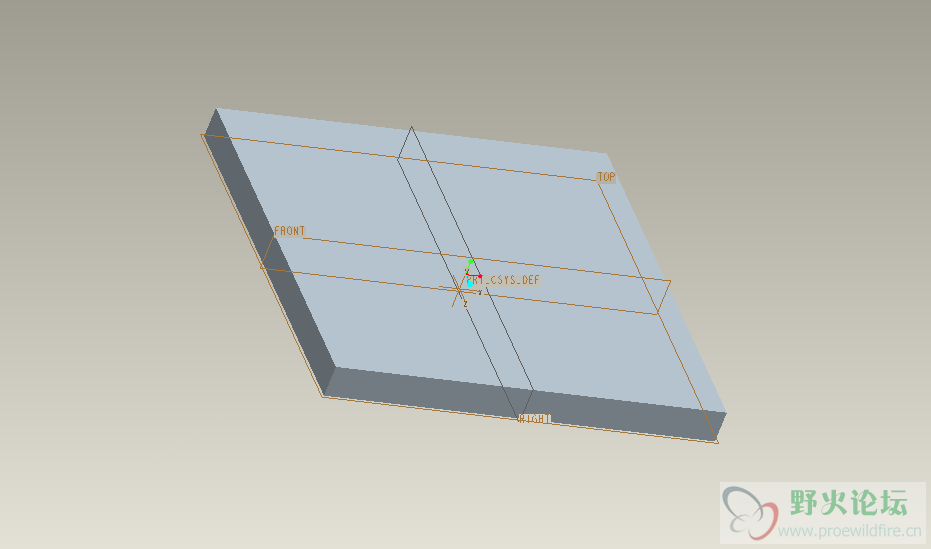

打开或新建需要使用印贴特征的模型文件


在[插入]下拉菜单中，选[形状][成形]
在弹出的菜单管理器中，选[模具][参考]
单击[完成]


系统弹出[打开]对话框，要求打开模具文件
双击刚才建立的die.prt文件

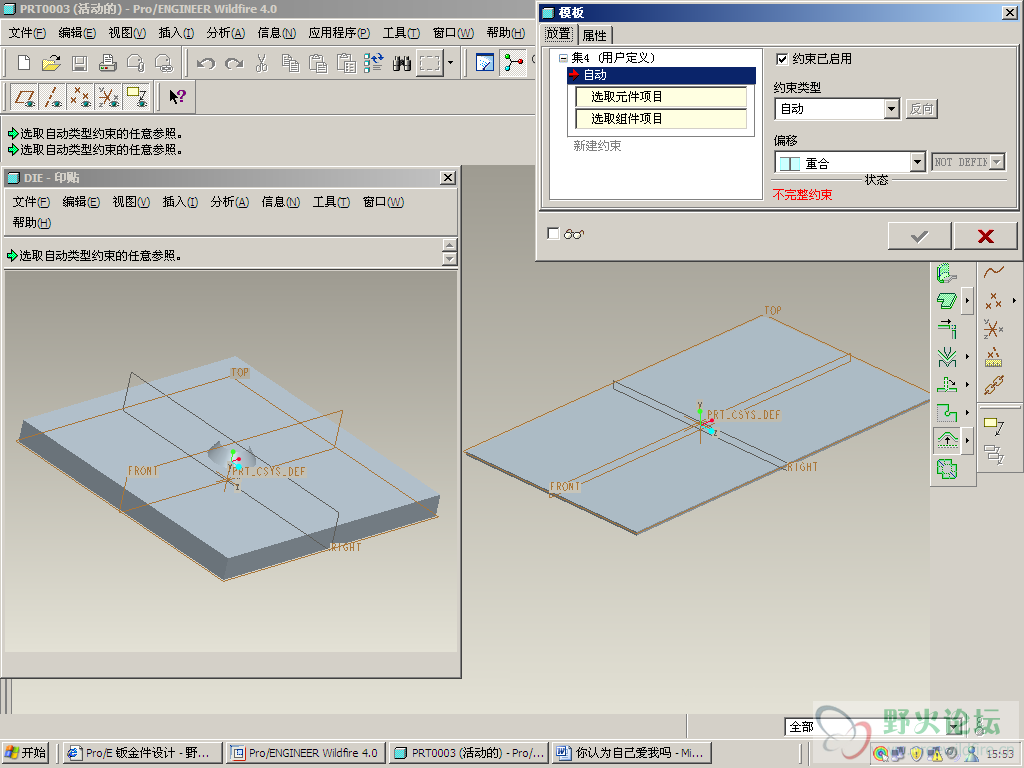

系统同时出现[印贴]和[模板]对话框

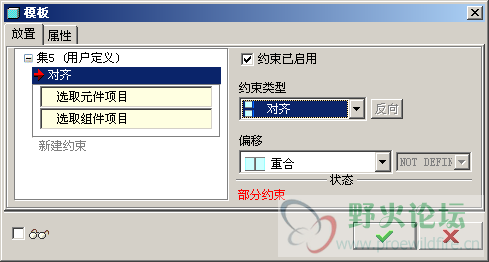

在[模板]对话框中，[约束类型]选[对齐]，[偏移]类型选[重合]


接着单击模具零件和模型零件的Front基准面
下一组约束中
模板对话框选项同上
分别选择模具零件和模型零件的Right基准面
第三组约束中
模板对话框选项仍同上
模具零件中选择印贴特征所在面
模型零件中选择被冲压面
单击[继续当前部分]
系统返回[模板]对话框，要求定义[边界平面]


单击模具零件中印贴特征所在面
[模板]对话框中要求定义[种子曲面]

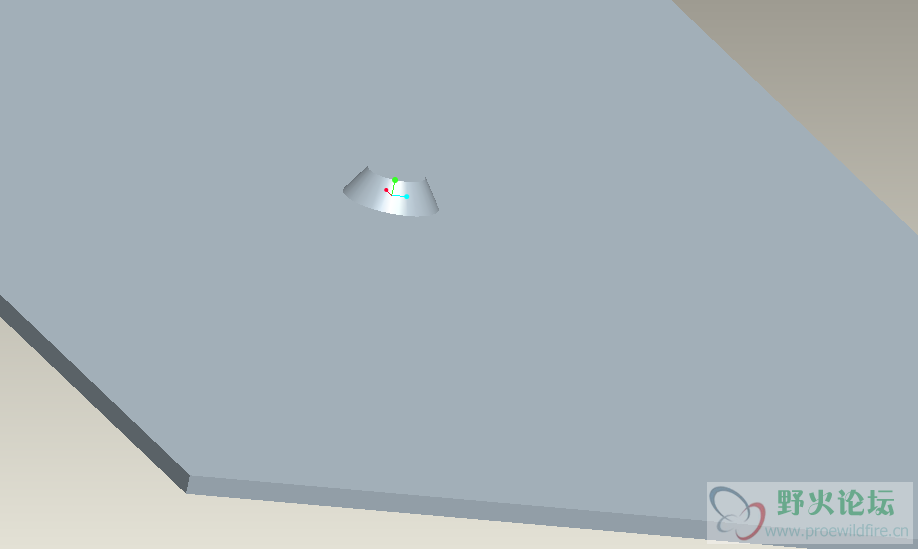

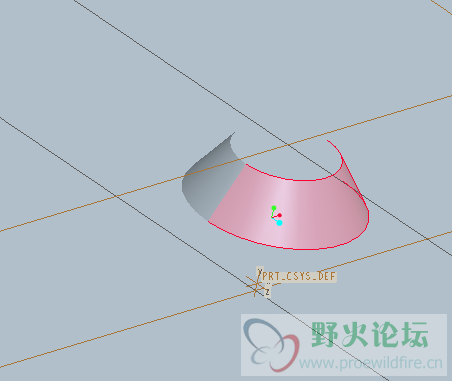

单击图示曲面


[模板]对话框中单击[确定]

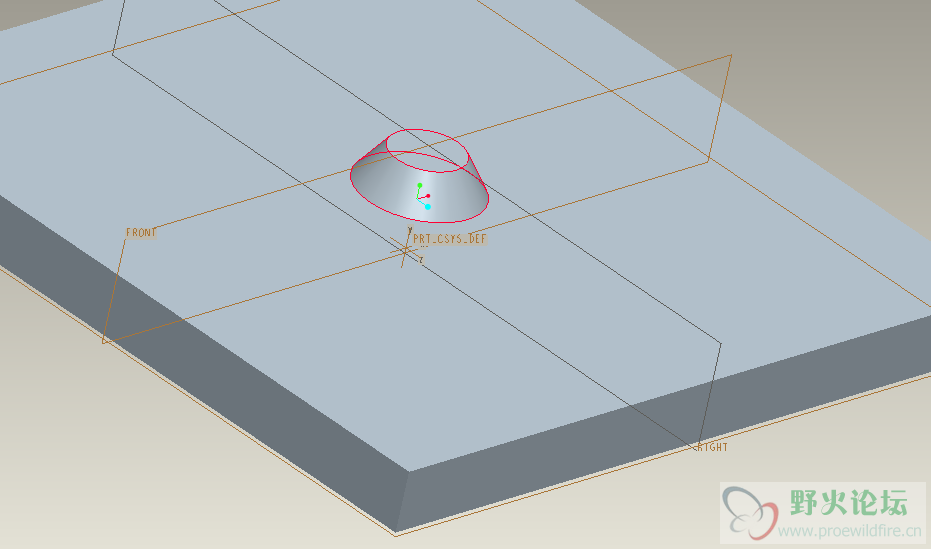

完成印贴过程，Fi10*Fi6*3的凸包如图所示
