折弯和工程图的一些问题

高高兴兴ggxx · 发表于 2010-3-24 11:42

板金折弯的问题：http://www.proewildfire.cn/thread-36808-1-1.html

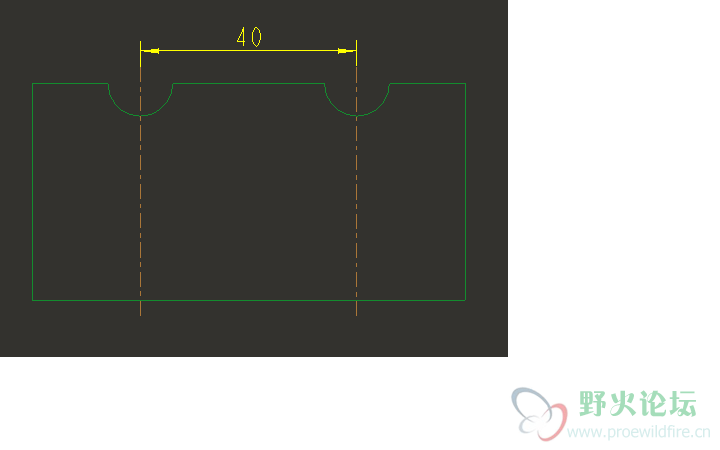

请教一下：在转工程图时，有些槽在标尺寸时要从中心标，怎么搞出来那中心线呢？我来出来标时尺寸不对（因为图进行了比例放大，如果用零件外形线能过偏移来实现可以是正确的尺寸，但是那线不能跟着视图动啊，视图动了就得从新建中心线了。
十分感谢！

becausekobe · 发表于 2010-3-24 13:04

KANKAN

lvwei60879 · 发表于 2010-3-24 17:12

我也尚在学习阶段，等待高手解答

KerrZhang · 发表于 2010-3-25 08:07

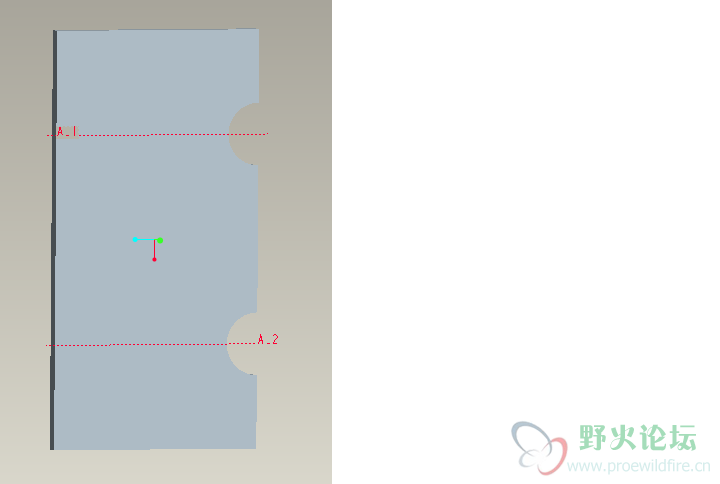

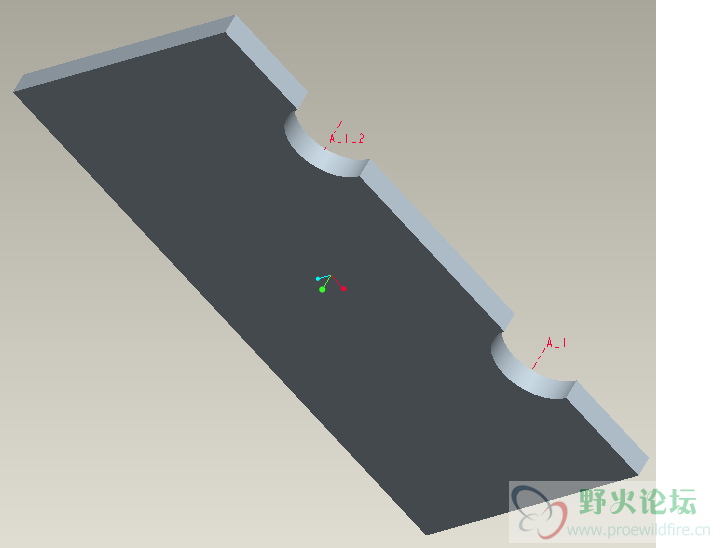

在模型中给槽做一中轴
工程图中可以显示出来

dxl147 · 发表于 2010-3-25 08:59

的确是这样，工程图可以显示出来。

KerrZhang · 发表于 2010-3-25 10:16

做个简例示范下

高高兴兴ggxx · 发表于 2010-3-25 10:27

谢谢！可是在出图时，中心那条线也是要出图啊，看你那样应该是出图出不了啊！

KerrZhang · 发表于 2010-3-25 10:57

不太明白你的意思

也可以换一个方向做轴
这样视觉效果好点

高高兴兴ggxx · 发表于 2010-3-29 14:26

谢谢！你的那中心线是怎么显示出来的啊，我在3D中建了中心线，为什么在2D的工程图里是看不到的啊！3Q

KerrZhang · 发表于 2010-3-29 17:03

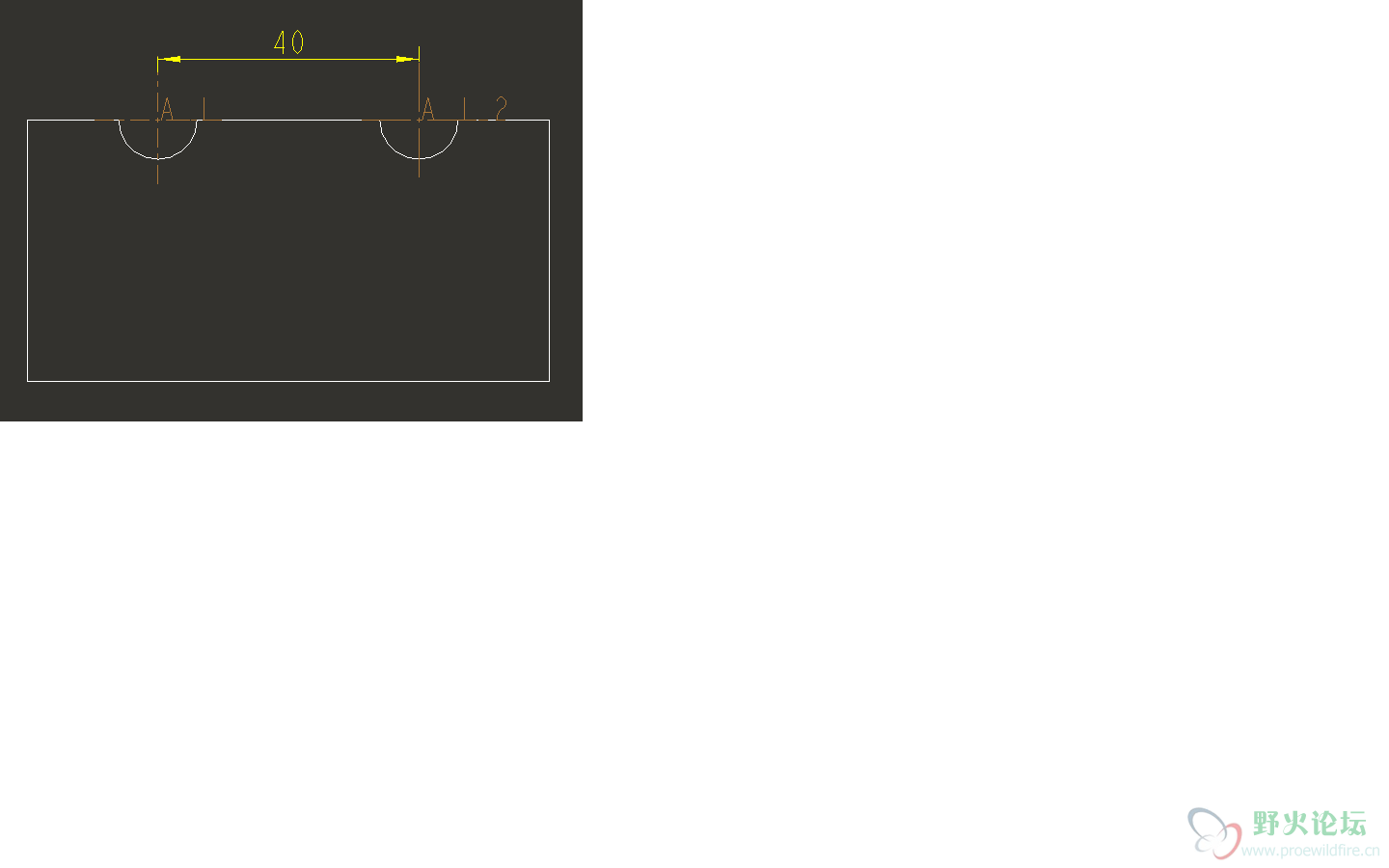

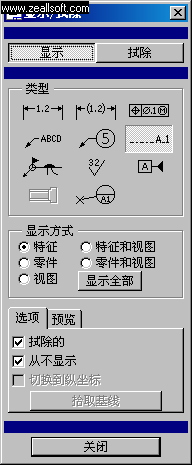

工程图中点击[显示及拭除]

单击[显示]
在[类型]中复选[___A_1]

点击要显示轴的视图即可.
