标注尺寸时如何在圆角处显示虚线？

TANADO · 发表于 2010-2-1 09:44

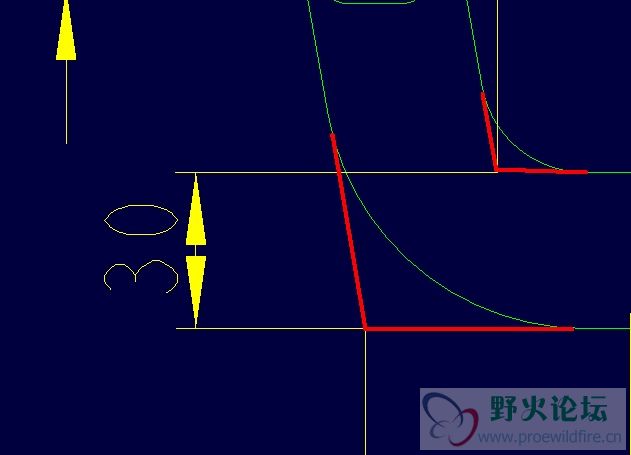

在出图标注时需要用到圆角处两边相交的位置，请问如何能显示出虚线标出这一点的位置呢？如图中的红线。
翻了半天帖子也没发现有类似的问题，请高人解决一下吧！

weimingjun · 发表于 2010-2-1 10:20

你可以用草图里的中心构造线（双点划线），然后在两构造线的交点处插入一个点（point1），下面就可以选这个点来进行标注试一下好吧！

lgt1984 · 发表于 2010-2-1 10:24

草绘环境就是用构造线工程图的话可以做线吗

YZY · 发表于 2010-2-1 10:28

标注时用求交，就可以捕捉到相交点了

TANADO · 发表于 2010-2-1 10:45

相交点能捕捉到，问题就是能不能让那两条虚线自动显示出来。
用笨办法草绘也能草绘出来，再相关到视图，但是毕竟是个笨办法。

zhujuexiao · 发表于 2010-2-1 23:26

用实线画出交出虚线位置,再用构建命把实线变为虚.

zfssk · 发表于 2010-2-2 17:05

可能无此功能。

野火 · 发表于 2010-2-2 22:12

同意楼上，没办法直接显示的，需要自己用其他办法做

TANADO · 发表于 2010-2-3 09:00

谢谢大家，看来是只能自己手工做啦

7_phoenix · 发表于 2010-2-3 13:43

使用边，然后裁剪，再改变线形。
