我来问两个比较简单的问题

qinweichan

第一个问题,如何在组件中表达两个零件的不同状态,打个比方:油缸不同的伸长长度.使得同一个油缸装在不同的位置有不同的长度.
第二个问题,如何在组件和工程图中表达同一样组件的不同状态:也打个比方:两个零件的角度是30,但需要在工程图中表达他们在60的状态.
(注:我的零部件是要入PDM的,三维二维都用PRO/E,不用CAD)

ningzhu-9

这种好像没做过，不过有一点个人认为，何为简单？自己不会做就不要说简单，你说是简单的问题别人就是会做看了愿意告诉你吗

yjwxf421

第一个问题用挠性应该能完成。解决了第一个问题，第二问题就好做了，先建不同位置的视图，然后在工程图中引用，再水平位置和垂直位置对齐，应该能做到。
现在我的电脑上没有Proe,所以没法做。你自己试试看

[ 本帖最后由 yjwxf421 于 2010-1-15 21:27 编辑 ]

qinweichan

高手出现了

qinweichan

但:
对于挠性 装配体不行,好像只能对零件,如一个弹簧能实现.
对于视图 不行吧 不知我提的问题说清楚没有?我的意思是两个零件相对位置角度或位置的改变.而不是整体转个角度.

[ 本帖最后由 qinweichan 于 2010-1-15 21:43 编辑 ]

qinweichan

原帖由 ningzhu-9 于 2010-1-15 21:22 发表
这种好像没做过，不过有一点个人认为，何为简单？自己不会做就不要说简单，你说是简单的问题别人就是会做看了愿意告诉你吗

我认为做过的人 看出就简单 没什么复杂的
还有 我在论坛也回答过不少网友的问题  会的人有权力保持沉默 但不符合论坛的宗旨啊,,不想说那么多了...

qinweichan

也就是有挠性零件装配 但有挠性组件装配吗?不清楚

yjwxf421

我现在使用Autocad Inventor,它可以做到，我很久没用Proe了，机子上也没有，没法试，不过，我想它应该能做到的，等会我装上试试
我试了试,两个问题都可以解决。

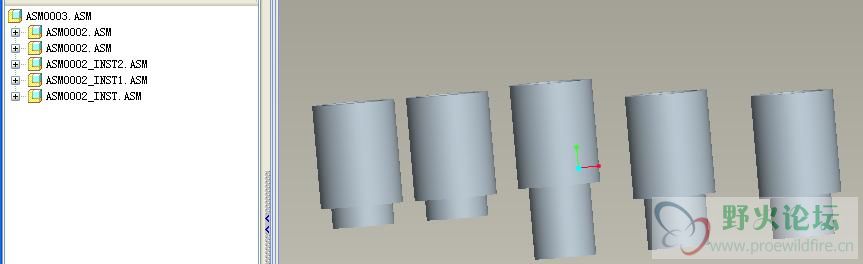

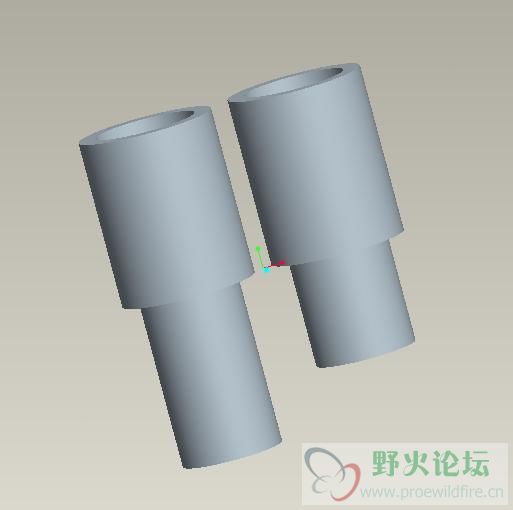

第一个，装配完成后留下该有的自由度，再在另个装入两个该组件，然后，将它们分别拖到你想要的位置就行了，但再生后，会变到相同的位置

最好的办法是使用族表，就一点问题都没有了，想要什么位置都行

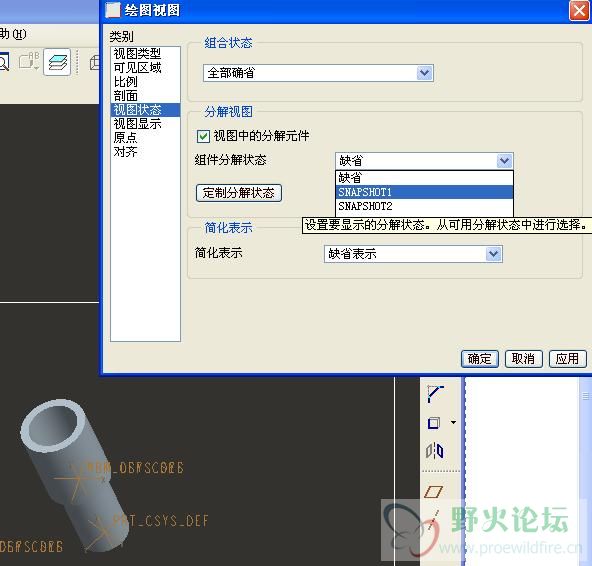

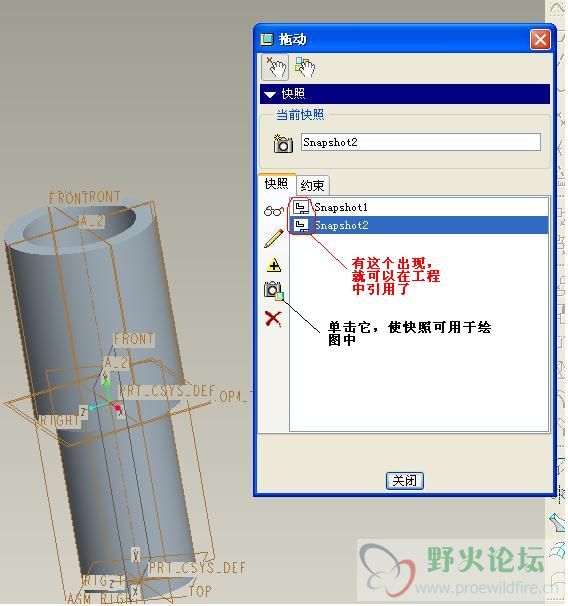

第二个问题，装配完成后，找到你的两个位置（30°与60°各一个），快照好它们，再在工程中引用，就可以了


[ 本帖最后由 yjwxf421 于 2010-1-15 23:50 编辑 ]

zhwd141

我现在有一个很笨的方法，也给你说说吧，就是用同一组件的零件，通过不同的装配关系，表达出你想要的位置后，在工程图里用属性中的增加模型的方法来生成不同位置的工程图。我就是经常这么做的，虽然笨是笨了点，但不失为一个办法，因为我不想用CAD，所以一切都用proe来完成的。就像做那些不锈钢防护罩一样，我就经常做两个极端位置，然后在同一张工程图里出这两种状态下的图，其实这种方法是可以试试的，希望喜欢。

qinweichan

感谢两位的细心讲解,用快照的方法是挺不错的!基本上第二个问题可以解决了.(前提是第一个问题先解决了)
对于第一个问题的方法,模型再生是经常的事,所以这方法不行,
用族表的方法或通过不同的装配关系可以实现,那已经是两个不同图号的零部件,检入PDM会产生不同的编码,不符合要求.
