关于工程图的几个常见标注问题请老大帮忙解决

jayjolin · 发表于 2010-1-6 14:56

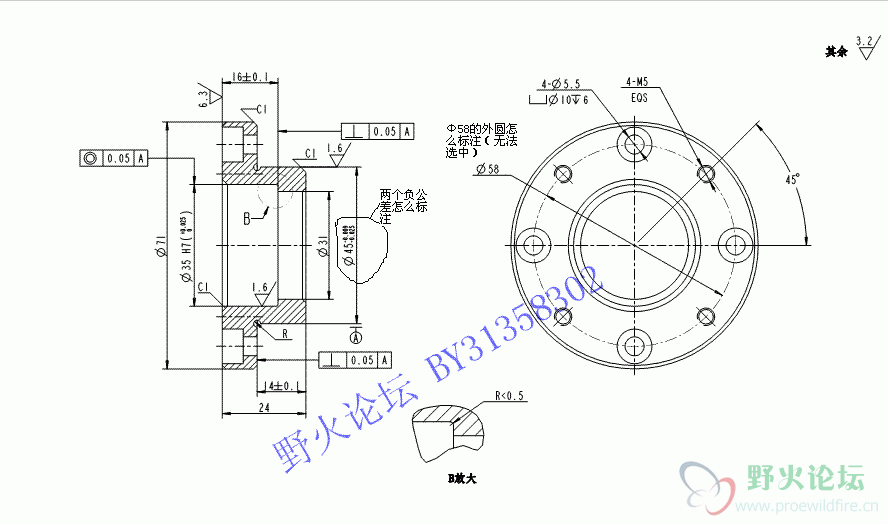

1.工程图的公差标注，怎么标注自定义公差，
例如如何标注上下公差都为负值

2.阵列圆的直径无法选取，如何选取标注直径，

3.如何将自动标注成圆半径改为直径

请各位帮忙解决困惑已久的问题，谢谢

钟汉昌 · 发表于 2010-1-6 17:14

选中要修改的尺寸

右键

属性

即可对应修改各个你所说的问题

tonyzhu09 · 发表于 2010-1-6 19:41

同意上一樓的！

jayjolin · 发表于 2010-1-7 09:50

先谢谢2搂的回答，但是不全面，本人菜鸟，需要操作步骤，最好上图
阵列圆的直径无法选取，所以标注不上
上下公差怎么改都是正值，无法出现全是负值或正值

zou8xy · 发表于 2010-1-7 10:25

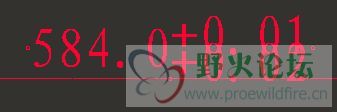

1.工程图的公差标注，怎么标注自定义公差，例如如何标注上下公差都为负值

是不是这样的？

zou8xy · 发表于 2010-1-7 10:26

字高的问题解决不了

zou8xy · 发表于 2010-1-7 10:44

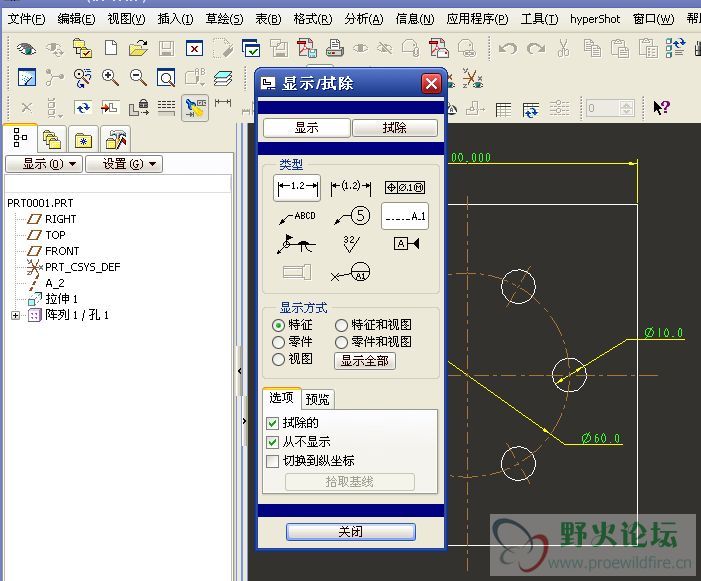

2.阵列圆的直径无法选取，如何选取标注直径，

这样可以解决

紫蓝之航 · 发表于 2010-1-7 13:58

学习一下...

jayjolin · 发表于 2010-1-12 15:42

请问还有别的方法吗？

nzw · 发表于 2010-1-12 21:05

第1个问题可以在尺寸前面加次语句@++0.5@#@－－0.1@# 就可以有上下标了

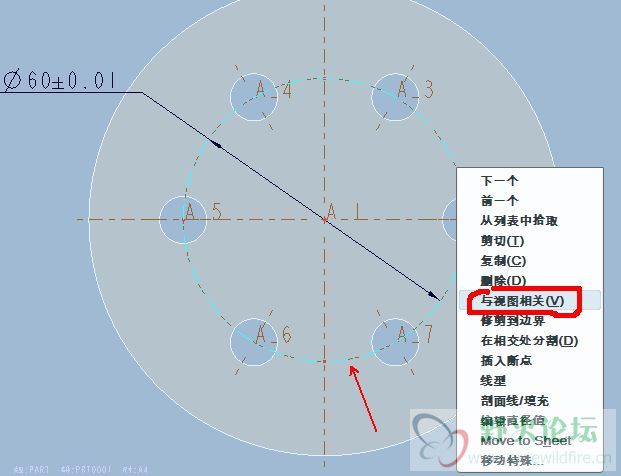

第2个问题除了zou8 的做法，也可以直接自己画个直径60的圆然后修改线性样式，一定要记住自己画的圆要和视图关联（选中箭头所指圆也就是自己画的圆然后点右键，出现一菜单如红色圈选处点与视图关联，再点选视图一下自己画的圆就和视图关联了，以方便视图的移动自己所画就会随视图的移动而移动）。然后手动标注尺寸就OK了（坏处：不会随着模型的变化而变化）。
以上问题仅作参考如有问题请谅解
