圆形物体怎么出工程图啊？大哥大姐帮帮忙吧，急死了喔

wyliu163 · 发表于 2009-12-27 17:12

　　　公司有一个圆形产品需要出工程图，怎么也弄不出来，没办法参照啊，帮帮忙吧！在此拜谢了。

wzb4711 · 发表于 2009-12-27 20:55

圆形的一个主视图，一个俯视图就ok啦，简单的不用再用添加什么视图了

kin1044 · 发表于 2009-12-28 08:58

用个局部剖把内部结构表达出来在来个主视图就可以了

凄月★狼魂← · 发表于 2009-12-29 12:56

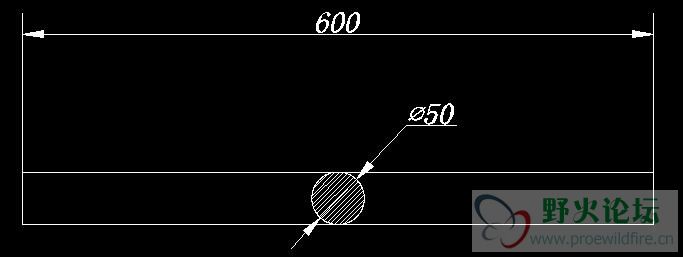

如果是一个回转体。一个图搞定！
