好像没有人提的工程图问题

XU-FOIF · 发表于 2009-12-24 21:21

碰到一个事情，做了个夹具，画了个装配图，要求工件用虚线现实，当然就是透明的意思，我试了，组件里的零件设为透明，不过到了工程图里显示还是实体的，问有人知道怎样实现的吗？

qinweichan · 发表于 2009-12-25 18:23

收缩包络

XU-FOIF · 发表于 2009-12-27 13:24

怎么操作的啊？？

jxncuxj · 发表于 2009-12-27 13:45

我也试过，好像不行！盼高手～

kin1044 · 发表于 2009-12-28 09:09

什么意思不懂哦~~~~ 你是说在工程图里插入原图时原图不在是透明的颜色了'? 又变为渲染前的实体颜色了?

XU-FOIF · 发表于 2009-12-30 22:44

可以这么说，意思是原图里的一个零件透明，用虚线表示，同时显示它里面包含的其他零件

31358302 · 发表于 2009-12-31 08:21

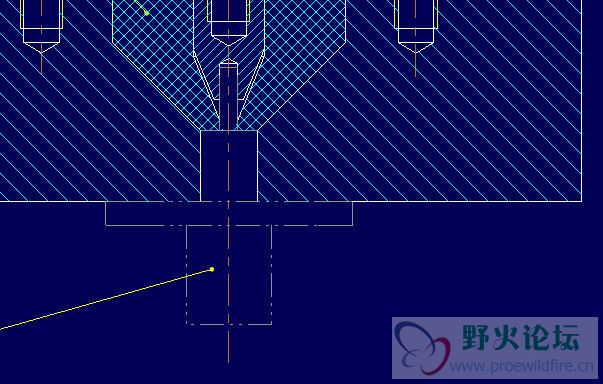

视图——绘图显示——元件显示——不透明虚线或透明虚线表示
还有其它选项，自己多试试
虚拟的东西用双点划线较合理。
