螺旋扫描切除，老是提示切剪在模型外部

飞火111 · 发表于 2009-11-30 09:51

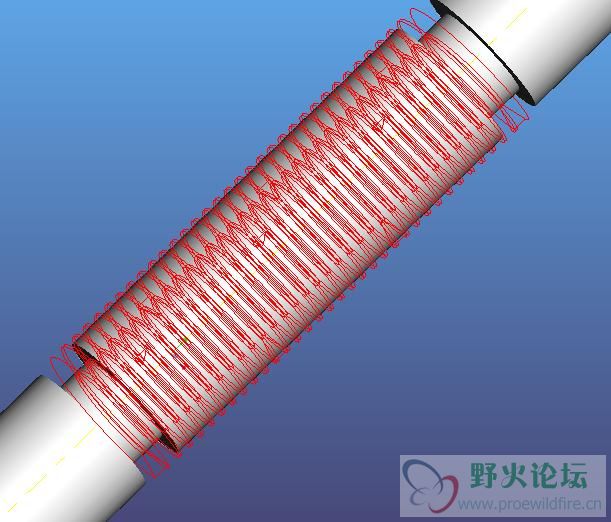

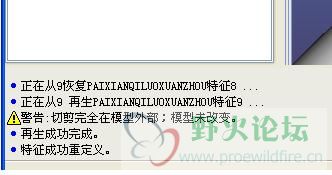

今天做旋转切除，还有螺旋扫描切除，老是提示切剪在模型外部，模型不改变，特征是建立成功了，就是模型没有改变，不知道问题出在哪里，可是我的草绘确实跟模型是有剪切关系的啊，不知道为什么，请高手指点啊，附图如下，谢过

飞火111 · 发表于 2009-11-30 09:53

说明：我以前也经常做这些特征，没有出现这种情况，今天不知道怎么回事，proe都重启了几遍了

西城男孩 · 发表于 2009-11-30 10:12

还是传个PRT看看具体是什么情况吧

zpfengpeng · 发表于 2009-11-30 11:50

我试了下，应该是你创建的剪切特征和母体没有交集

zhh1978 · 发表于 2009-11-30 20:50

江鼎 · 发表于 2009-12-1 14:15

你所作的螺旋轨迹线应该是超出中间那部分的长度了
关注中，等高手来解决，我再来学习，呵呵。。

[ 本帖最后由江鼎于 2009-12-1 14:17 编辑 ]

hhj10117 · 发表于 2009-12-1 20:20

我也不只到你要做怎么样的图形，如果要做出罗纹方法有二：
1。在圆柱体的表面向外做插入-螺旋扫描-伸出项
2。在圆柱体的表面向里做插入-螺旋扫描-切口

不知道我能帮到你的忙不？？

luodongsen · 发表于 2009-12-1 20:29

特征切除失败，最好上传文件

13783728569 · 发表于 2011-8-19 21:18

方向反了把箭头点击改回来
