请问大家radial_pattern_axis_circle这个选项该怎么用啊

wujianman · 发表于 2009-11-27 23:08

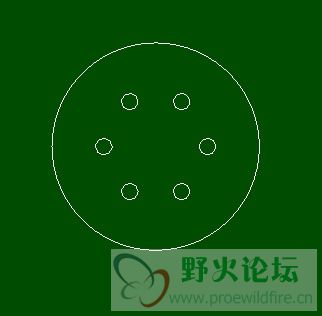

请问大家radial_pattern_axis_circle这个选项该怎么用啊我在工程图dtl文件里面设置好了这个选项零件建模的时候我的孔是用直径的方式做的可是到了工程图好像这个选项还是没有发挥作用构建圆还是没有出来想请问大家这个选项该怎么用啊

野火 · 发表于 2009-11-28 08:37

显示/拭除里显示轴线

wujianman · 发表于 2009-11-28 10:42

谢谢野火的帮忙

wujianman · 发表于 2009-11-28 13:16

请问野火那个构建圆出来以后它的尺寸该怎么标注啊

野火 · 发表于 2009-11-28 19:23

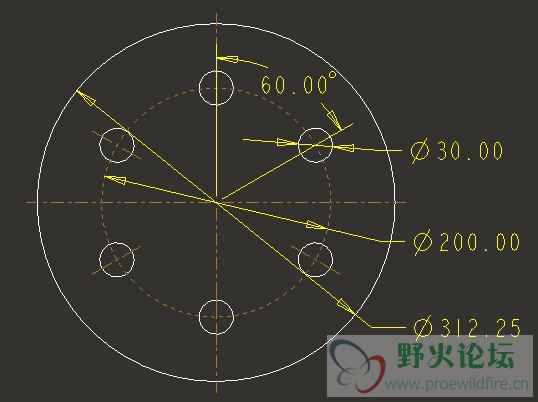

那个就不用构建，直接显示轴，和视图尺寸即可

henny · 发表于 2009-11-29 08:29

学习了，有时小窍门，帮助大忙啦

sq1721 · 发表于 2010-11-11 14:05

我用的是野火2.0，用轴阵列时，工程图中并没有出现中心圆，但是改用角度增量的时候就可以了。请问老大是版本问题，还是我用轴阵列的时候做法有错误？
PS：radial_pattern_axis_circle值已经改为yes。

野火 · 发表于 2010-11-11 20:29

尺寸阵列才可以的，轴阵列不行
