用proe怎么样画这样的齿轮呀？

weihai1028 · 发表于 2008-3-29 21:20

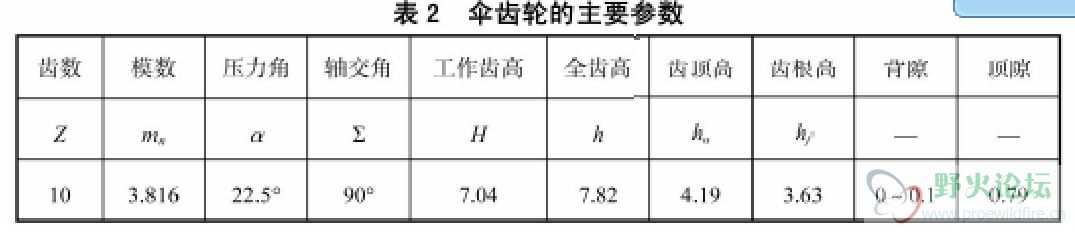

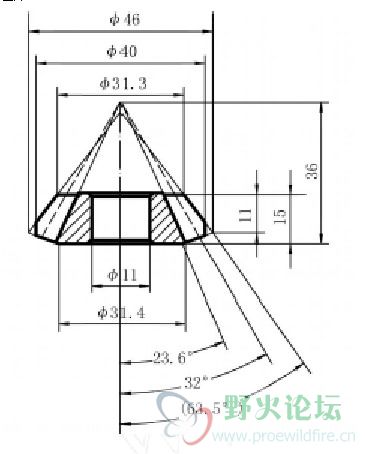

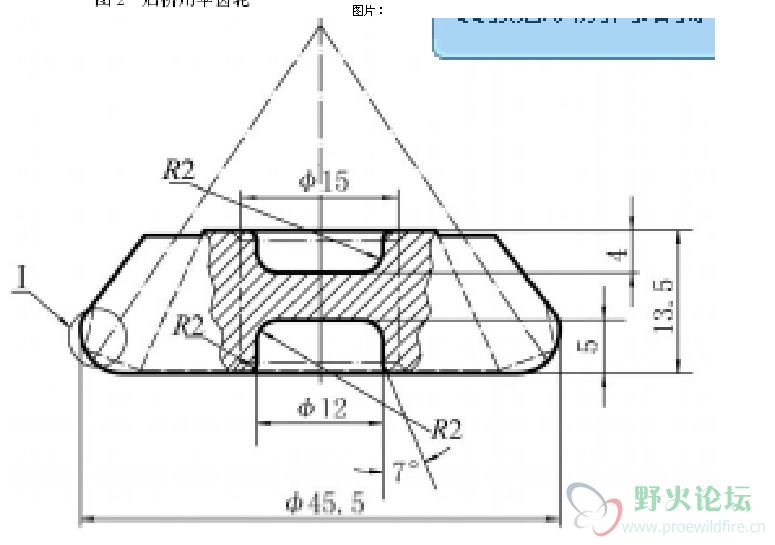

用proe怎么样画这样的齿轮呀？雨伞齿轮，用于后桥的汽车齿轮！！就不知道怎么样画。标准库中有没有啊？大家帮忙啊…………

野火 · 发表于 2008-3-29 21:46

格林森弧齿轮标准通用零件模型下载，自动生成你的伞齿轮
http://www.proewildfire.cn/thread-388-1-1.html
螺旋大伞齿轮模型下载
http://www.proewildfire.cn/thread-2732-1-1.html

看看上面帖子研究下，我是不喜欢做这样的东西的，很麻烦

秋水传情 · 发表于 2008-7-16 23:15

老大，那个通用模块不行啊，把模数改大点它就生成不出来了。或者把螺旋角改成15度它也无法生成，总不会是我水平太差了吧

272991183 · 发表于 2009-1-11 21:27

用参数和关系式

duyong_925 · 发表于 2009-3-25 15:52

给你推荐一本书《Pro\E参数化设计高级应用教程》
这里面全是用参数化做的，有好几类齿轮，可以借鉴学习

ztao_o · 发表于 2009-5-8 22:49

不会啊

lushiyu · 发表于 2009-5-9 17:24

不会啊，，

yun0336wu · 发表于 2009-5-11 18:22

楼主－－“野火”管理员老师：
　　　您给出的“helix_gear.prt.rar （“螺旋伞齿轮”） (127.01 KB) 我已经在Pro/E Wildfire 4.0的界面展现出来，但我实在学习掌握的程度太不到家，水平很低，不能“举一反三”地广而用之。主要障碍还在于每一步骤的细致操作，......您能否将您的每一步画法细分为规范举措作为导引（例如有同　林清安教授的pro/e教材中那些实例讲述那样），那就真是“帮助到底”了，您的功德无量了！
　　　也许这样的请求太难为　您了，这份冒昧的不情之请，还望老师　您海涵，就不要见笑和嗤之曰荒唐耶。
　　　谢谢　您！

wangyingjie1212 · 发表于 2009-5-11 19:18

好像不怎么懂

zxasd263 · 发表于 2010-4-28 11:04

行呀呵呵呵不错
