螺纹利用简化标示方法的具体步骤

木叶梧桐

请一叶扁舟会员或者版主说下图中提到的 利用简化标示方法的具体步骤

[ 本帖最后由 木叶梧桐 于 2009-11-1 12:38 编辑 ]

木叶梧桐

顶啊，把版主顶出来啊

cag

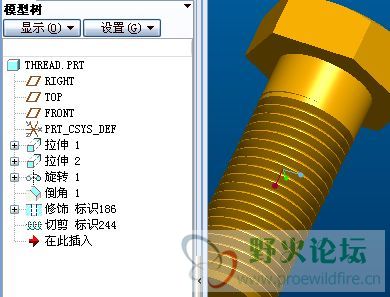

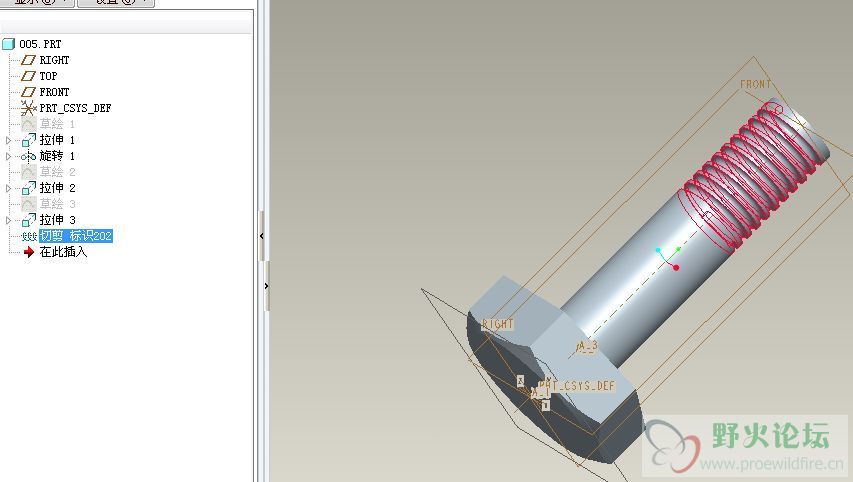

1.首先当然是建模了，如下图，得添加螺纹修饰和用螺旋扫描切出实体螺纹

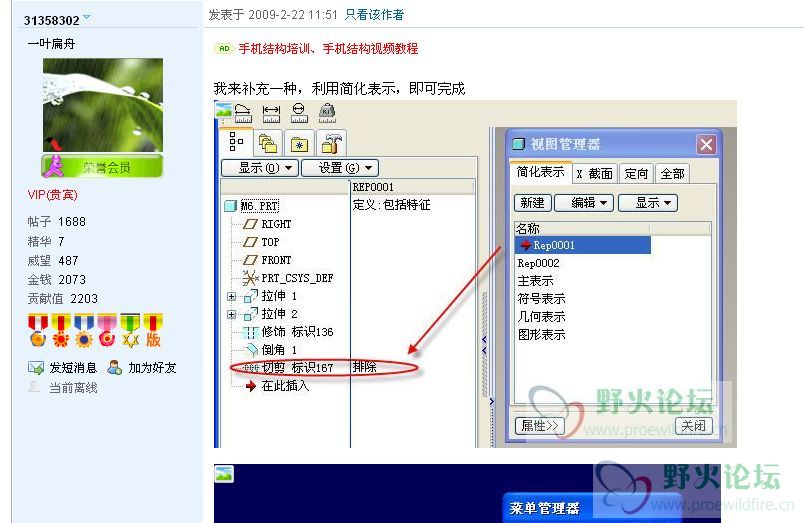

2.点视图管理器，切到“简化表示”里，新建一个简化表示，“编辑方法”选“特征”，再选“排除”，再点切剪特征，则被标示为“排除”然后“完成”，关闭

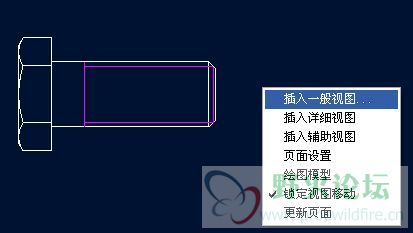

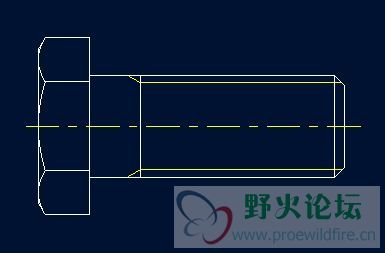

3.到工程图里，点菜单“文件”->“绘图模型”选“设置/增加表示”选之前建立的简化表示名称，现在插入的视图是用螺纹修饰做的螺纹。






4.点菜单“文件”->“绘图模型”选“设置/增加表示”，选“主表示”，再插入视图即为用螺旋扫描切出的螺纹




[ 本帖最后由 cag 于 2009-11-1 20:16 编辑 ]

ldemperor

非常感谢啊  正需要这个呢

潜水之狼

多谢楼主，进来学习了。。

木叶梧桐

很感谢楼下的啊，楼主我谢谢你了
