关于工程图的三个问题

summit19741216 · 发表于 2009-10-28 10:28

问题一：倒角标注能否直接显示出C#的格式，而不需要转换
问题二：螺纹标准显示时M10,而不是¢10
问题三：小数点位数能否只对尺寸本身起作用，而不对公差部分起作用。
（小数位数对应默认的公差要求，因此不能让尾零不显示）

[ 本帖最后由 yun0336wu 于 2009-10-28 11:08 编辑 ]

summit19741216 · 发表于 2009-10-28 10:36

问题一详细：倒角标注能否直接显示出C#的格式，而不需要转换

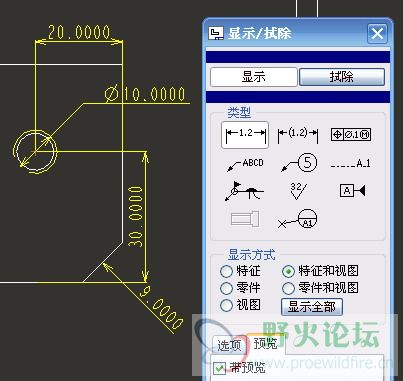

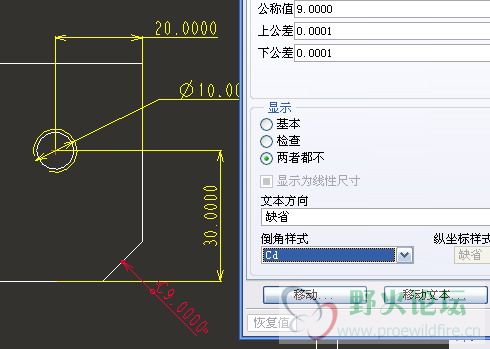

见下图：倒角的自动显示和修改后情况

能不能不需要CD变换

[ 本帖最后由 yun0336wu 于 2009-10-28 11:11 编辑 ]

summit19741216 · 发表于 2009-10-28 10:43

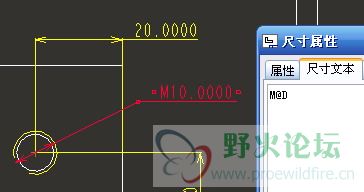

问题二：螺纹标准显示时应该M10,而不能是¢10（对照楼上的图片是¢10）

[ 本帖最后由 yun0336wu 于 2009-10-28 11:11 编辑 ]

summit19741216 · 发表于 2009-10-28 10:50

问题三：小数点位数能否只对尺寸本身起作用，而不对公差部分起作用。
（小数位数对应默认的公差要求，因此不能让尾零不显示）

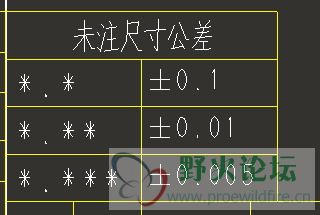

其实¢10后面的零是不需要的，但为了标注上图示公差，不得不保留三位零

需要上图所示的样式

尺寸小数点的位数默认的公差等级

[ 本帖最后由 yun0336wu 于 2009-10-28 11:12 编辑 ]

summit19741216 · 发表于 2009-10-28 10:52

静候各位老大指点

zhangfeng412 · 发表于 2009-10-28 11:39

直径是10的那个小数点好像是要单独修改的。
M这个问题我以前问过，也是需要手动修改的。

abai7815 · 发表于 2009-10-28 11:57

倒角问题：找到metric.dtl文件里的chamfer_45deg_dim_text项，设置为JIS即可解决

sdgui_ok · 发表于 2009-10-28 12:40

学习学习

summit19741216 · 发表于 2009-10-28 13:34

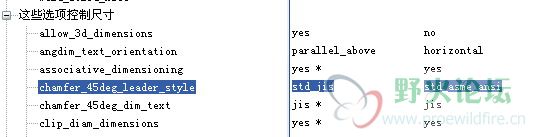

配置如下，但还是需要手工调整，能不能自动标注成C#

summit19741216 · 发表于 2009-10-28 13:43

原帖由 zhangfeng412 于 2009-10-28 11:39 发表
直径是10的那个小数点好像是要单独修改的。
M这个问题我以前问过，也是需要手动修改的。

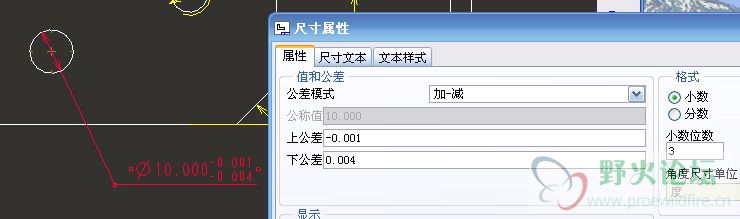

如果小数点修正到0位，那么<-0.001/-0.004>公差就标不上去，
小数点位数同样控制公差的小数点后的位数。
不知各位老大是如何解决这个问题？
（影响图面的美观，尺寸多时有时导致尺寸拥挤在一起，调整困难）
