中心线标注是怎样实现的

dabaimogu · 发表于 2009-8-25 10:42

以前有过这样的帖子但没具体说是怎么做的

http://www.proewildfire.cn/thread-5057-1-1.html

290428303 · 发表于 2009-8-25 11:01

我看了你的那个帖子，
那位版主的意思很明确，就是普通操作。我随便选了个零件，做了下。不知适合不适合。

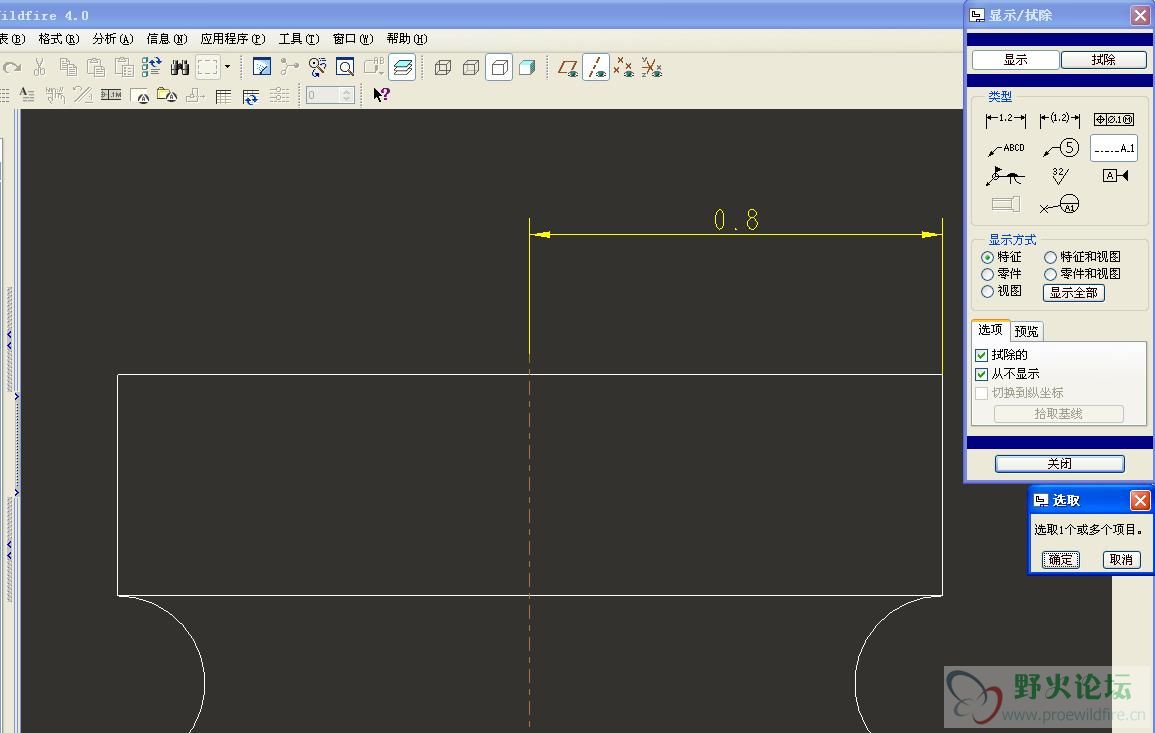

图一，作出轴类零件的中心线，（利用显示/拭除）工具。

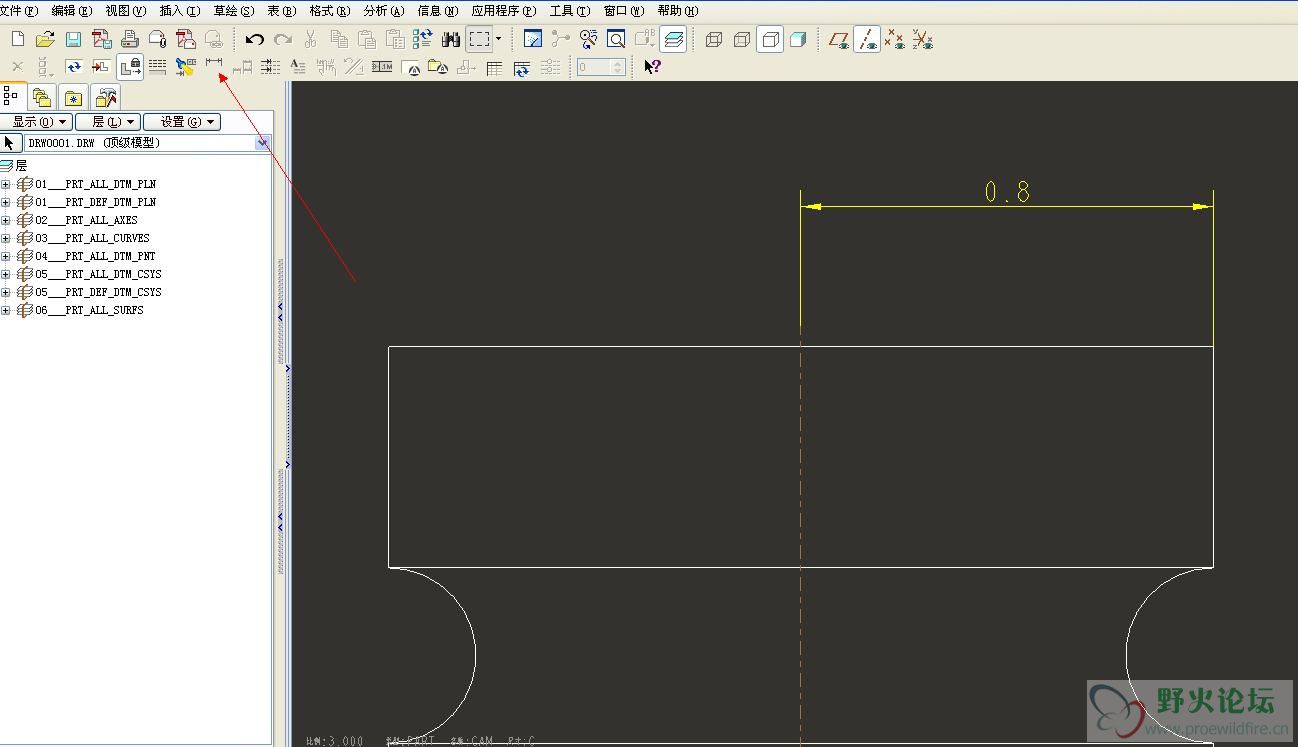

图二，直接利用标注工具就可以标注出轴类零件的中心尺寸。

jenarlion · 发表于 2009-8-25 12:55

中心对称的标注，只要点选命令先点第一点再点中心线最后点选第一点中键结束就OK了！就是这么简单！

dabaimogu · 发表于 2009-8-25 18:20

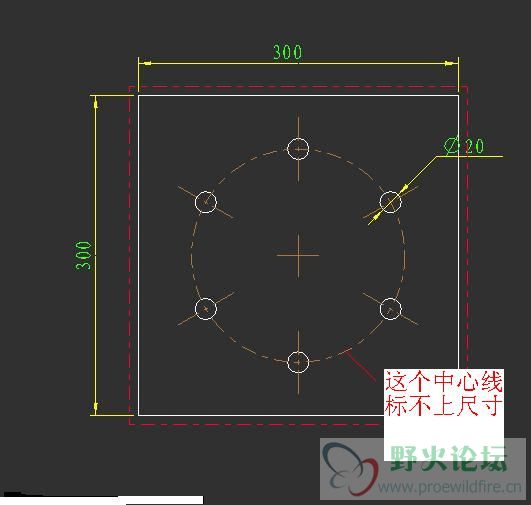

补个图片理解就清楚了

现在我想出一个办法就是在模型里画一个和定位园一般大的草图曲线（园）再回到工程图里这个草图曲线可以标尺

寸然后用层隐藏草图园尺寸不会被隐藏就留下了。

lxk3721 · 发表于 2009-8-25 21:10

学习了，谢谢！

dohc-vtec · 发表于 2009-8-26 22:45

可以用顯示尺寸，只要你草繪的時候標注了那個圓的直徑，在工程圖模式下，模型樹特徵里點右鍵，就可以顯示出相應的尺寸。

這樣比標注每一個尺寸來的方便，而且不容易錯漏。

wusetu · 发表于 2009-9-8 22:57

谢谢分享

huodeidei · 发表于 2009-9-9 14:31

不就是作出中心线再标注啊

胡小栋 · 发表于 2010-4-26 21:30

学知识啊

胡小栋 · 发表于 2010-4-26 21:37

阿尔法好的
