[分享] 带关系式的管子做法教程

5 主题	124 回帖	3 威望

积分: 146

发消息

发表于 2009-8-20 08:18 | 显示全部楼层 |阅读模式

说一下做法

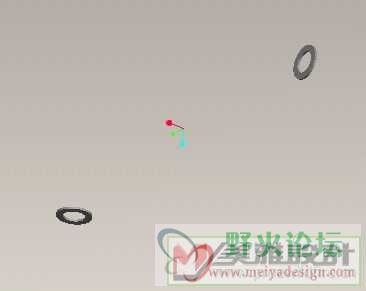

1.生成两个拉伸特征:

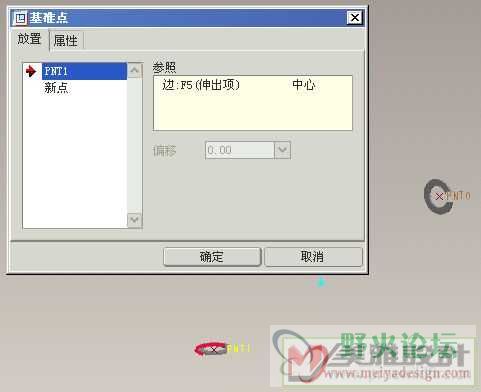

2.添加基准点（为建立基准曲线做准备）
PNT0，PNT1在圆环中间

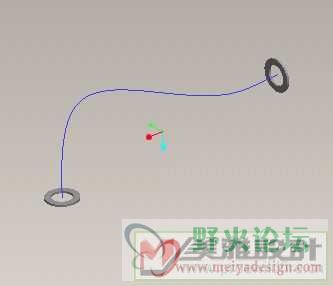

3.做曲线

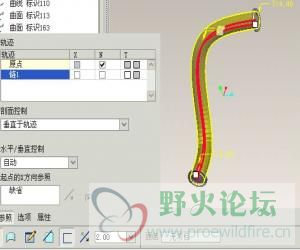

4.以以上曲线扫描生成曲面

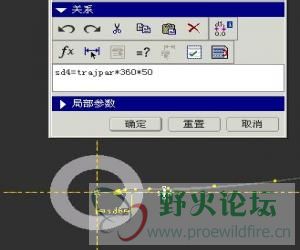

5.生成螺旋（截面及关系式如图）

6.生成管特征

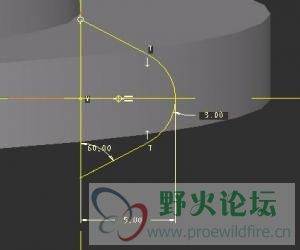

7.扫描生成螺旋（选取上步曲线）截面如图

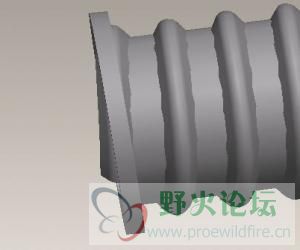

8.剪切多余部分

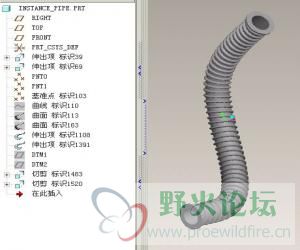

最后隐藏不必要的特征

评分

参与人数 1	威望 +1	金钱 +3	收起理由
野火	+ 1	+ 3	感谢分享

查看全部评分

广告位招租 |请联系 QQ：28016688

回复

使用道具举报

3 主题	122 回帖	0 威望

等待验证会员

积分: 165

发消息

发表于 2009-8-20 09:02 | 显示全部楼层

有没有prt文档

回复顶踩

使用道具举报

71 主题	1272 回帖	43 威望

积分: 1556

发消息

发表于 2009-8-20 10:21 | 显示全部楼层

不错。支持。

回复顶踩

使用道具举报

12 主题	337 回帖	7 威望

积分: 410

发消息

发表于 2009-8-20 12:20 | 显示全部楼层

很简单加一个关系式就可以了

回复顶踩

使用道具举报

1272 主题	4万回帖	900 威望

积分: 47433

发消息

发表于 2009-8-20 22:47 | 显示全部楼层

论坛发过了，再次感谢

回复顶踩

使用道具举报

0 主题	29 回帖	0 威望

积分: 31

发消息

发表于 2009-9-11 14:20 | 显示全部楼层

不错的方法。。。

回复顶踩

使用道具举报

1 主题	52 回帖	0 威望

积分: 59

发消息

发表于 2009-9-17 16:00 | 显示全部楼层

:)

回复顶踩

使用道具举报

0 主题	6 回帖	0 威望

积分: 6

发消息

发表于 2009-9-20 19:13 | 显示全部楼层

波纹管就是这样完成的，方法值得学习！

回复顶踩

使用道具举报

0 主题	21 回帖	0 威望

积分: 30

发消息

发表于 2009-9-26 14:00 | 显示全部楼层

不错的方法。。。方法值得学习！

回复顶踩

使用道具举报

0 主题	52 回帖	1 威望

积分: 92

发消息

发表于 2009-11-12 10:25 | 显示全部楼层

好方法，谢谢楼主了

回复顶踩
