钣金外壳图老画不出来,外壳要求边缝边接,附件是PDF图纸

一直微笑 · 发表于 2009-8-10 07:59

各位大侠:小弟有一副图老画不出来,外壳要求边缝边接,附件是PDF图纸
请高手帮忙,谢谢
料厚是1.5

jxmwhpzn · 发表于 2009-8-10 09:30

你还是好好看看吧，怎么现在不少人画3d图画的2D图都不认识了。

一直微笑 · 发表于 2009-8-10 10:28

看了,画出来老是尺寸上对不上

abai7815 · 发表于 2009-8-10 11:50

那些尺寸对不上啊？
是不是差一个料厚啊，注意尺寸标注的基准边与图纸一致就可以
这个不怎么难的

abai7815 · 发表于 2009-8-10 12:05

你图纸上有一个尺寸换算是错的，俯视和右视，同是6.47但.....164.34是对的

一直微笑 · 发表于 2009-8-10 13:30

哪个错了,告知一下

一直微笑 · 发表于 2009-8-11 08:22

晕,不会就这么沉了吧,我做了一天,尺寸就是对不上
用两种方法做了一整天,达不到要求啊,外国出图纸怎么都这样子

abai7815 · 发表于 2009-8-11 21:40

你那料厚是多少啊
图纸上看不清楚

jxmwhpzn · 发表于 2009-8-11 23:16

然后在转成MM不就行了换算什么啊

wxjtsg5812 · 发表于 2009-8-13 23:21

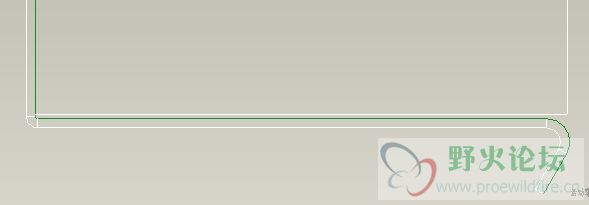

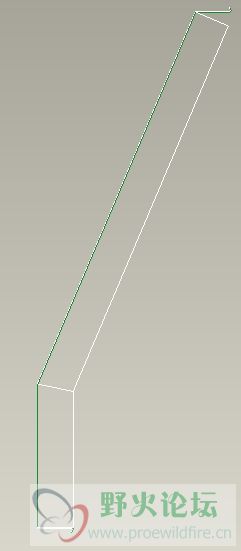

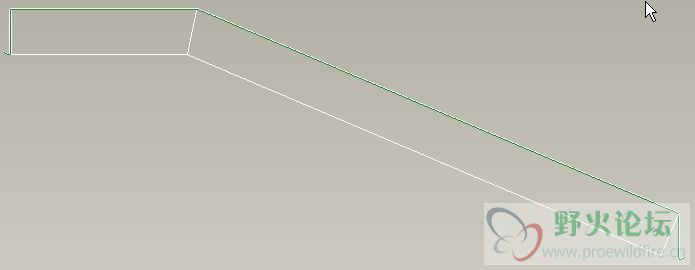

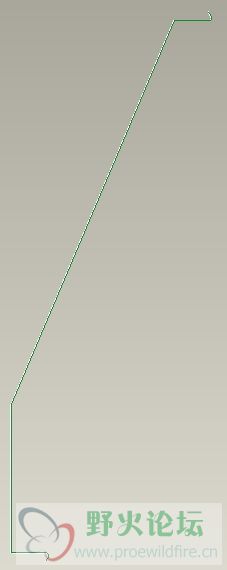

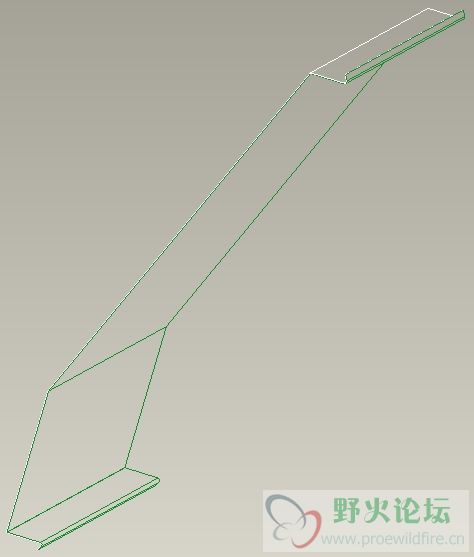

我看给出图中应该有两个件，大致做了造型，是否符合设计意图。
