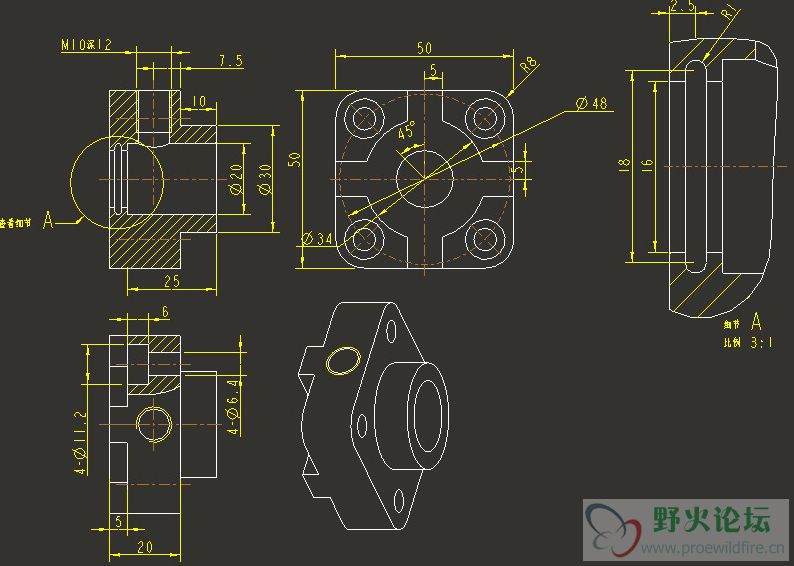

大家来看看这个工程图尺寸标注，有哪些需要改善的

tianya1988218 · 发表于 2009-7-29 22:26

如下图，多谢了

野火 · 发表于 2009-7-29 22:57

非常好了

abai7815 · 发表于 2009-7-29 23:26

很好
4-R8
重要尺寸加上公差就更完美了

tianya1988218 · 发表于 2009-7-29 23:36

那就好啊，继续努力

wsfsy168 · 发表于 2009-7-30 07:24

不错啊

yjie2008 · 发表于 2009-7-30 08:58

用proe出工程图出成这样已经真的不错了，尺寸比较完整。
以下个人见解仅供参考：布局上可以再完善下，那个放大图没必要那么大，
2：1就够了，位置可以和3d图换一下，加了图框就完美了。

Tec.zHao · 发表于 2009-8-27 23:29

直径怎么拐角的？

bxx_axz · 发表于 2009-8-28 16:11

主视图中最好把5尺寸该为两边对称标注10 细节图上少了宽度尺寸

changjing · 发表于 2009-8-28 21:38

线条粗细不分明

yjch_110 · 发表于 2009-8-28 21:52
