菜鸟求助，如图建模，没有思路（练习七）

doubleluo

高手赐教，如图建模，没有思路……

YZY

这个论坛以前讨论过了

doubleluo

是吗，能麻烦再给我讲讲吗，我是新手

yun0336wu

您好！
　　抄得《论坛》一位坛主的箴言供您参考：
　　“——SIGNATURE——
多看贴、多思考、多尝试、多实践，问题的答案就在自己手中……
各位施主：多看看老帖，发帖提问前请先搜索；搜索一次，胜造七级浮屠……阿弥陀佛……善哉 善哉…… ”
　　2＃“　YZY  　”说：“这个论坛以前讨论过了”，建议您去浏览一番旧帖，一定有助于您的。
　　耐心些，莫见怪，莫心急！


　　　

doubleluo

晕，这图片咋搜啊？关键词？

一直微笑

用最笨的方法,一步一步拉出来,画出来最重要,不要怕别人说

一直微笑

方法很多,最重要是要有一个明确的思路,不要几方法混到一起,搞的自己大脑乱糟糟的.
教你一笨笨的方法:这个实体从上到下可以分成三个平行的面,在这三个面用草绘画外形,再用基准曲线连起来,再边界混合,阵列,合并,最后实体化.

liwenping

我看看我会不!

XY226688521

看看看

7月4号

剛試了下,我只會用最笨的方法畫:

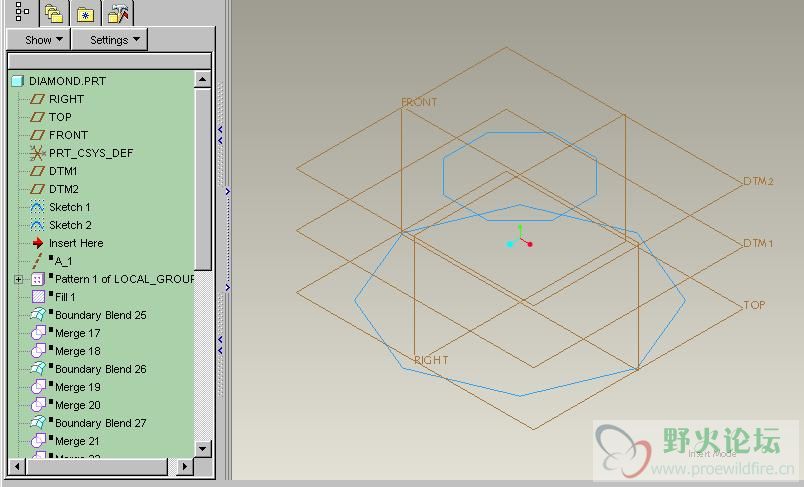

1.先畫出基準面1和2;
2.再畫出底和面的外型線;


3.這步有點關鍵:

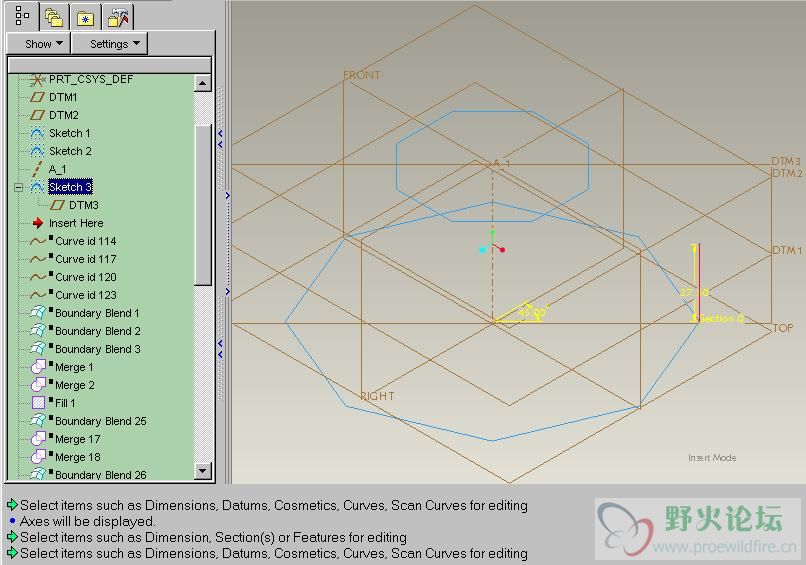

草繪一條曲線,它的草繪平面是與右基準面成45度角,端點与上面步驟2的底部外型線相交;

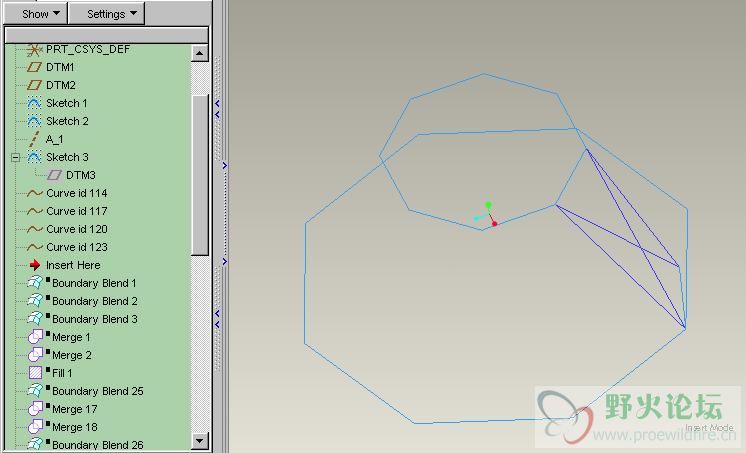

4.再把端點連起來;

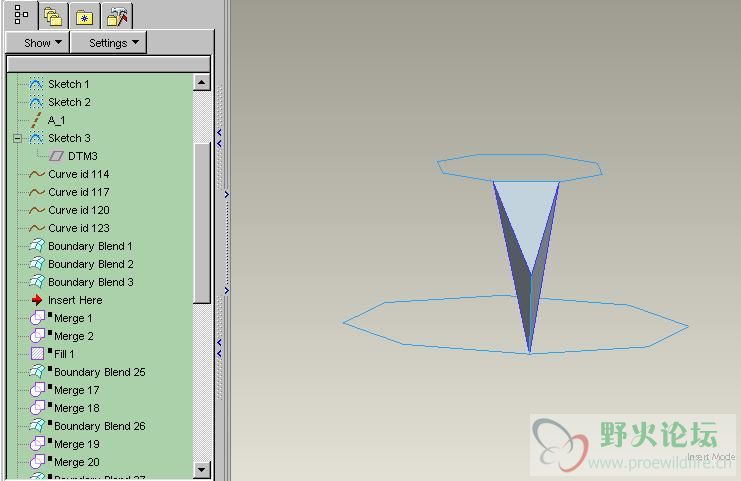

5.並建立三個邊界曲面;


6.把三個曲面合並,之後也是關鍵的一步:

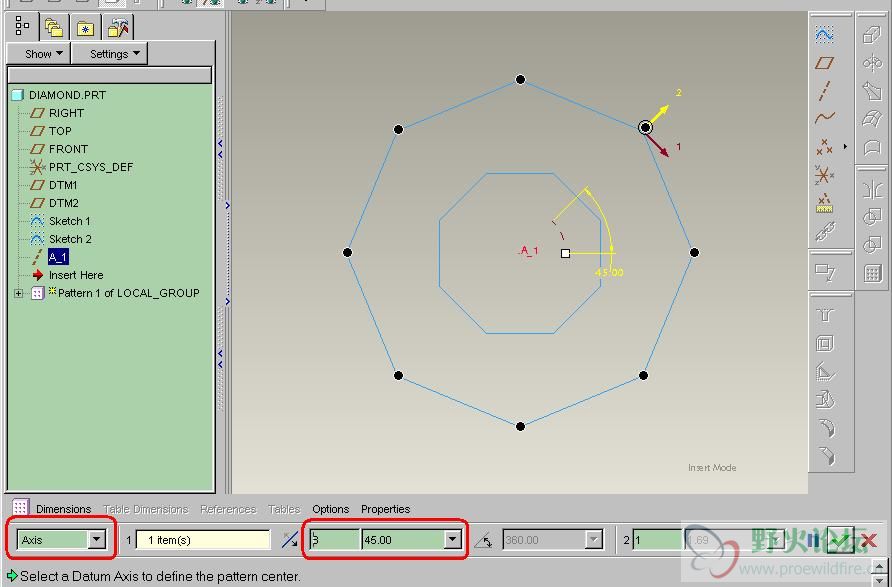

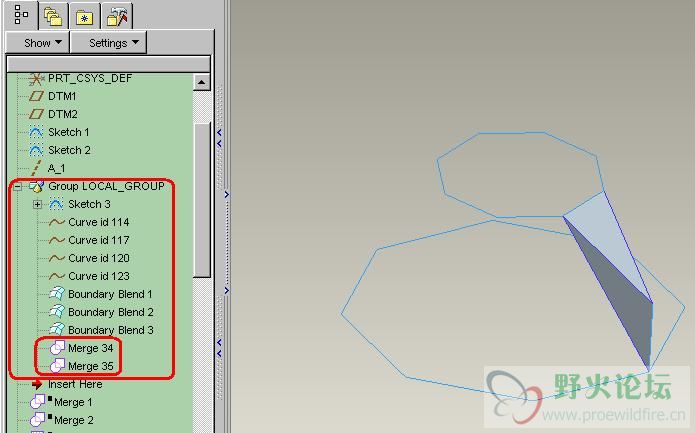

把上面第3點和其之後建的東西合併成一個組,然後用陣列,記住要選"axis",之後就選中心那個軸.其它數據請看圖.

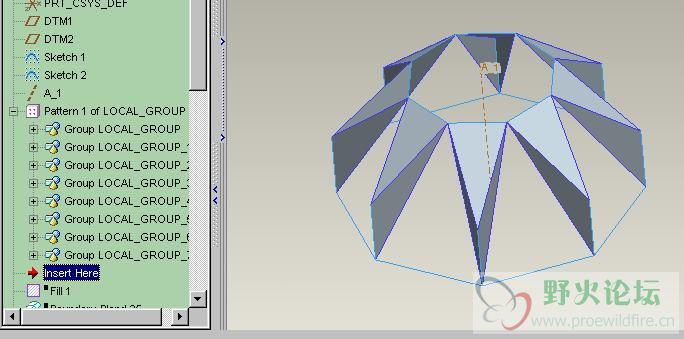

陣列后:

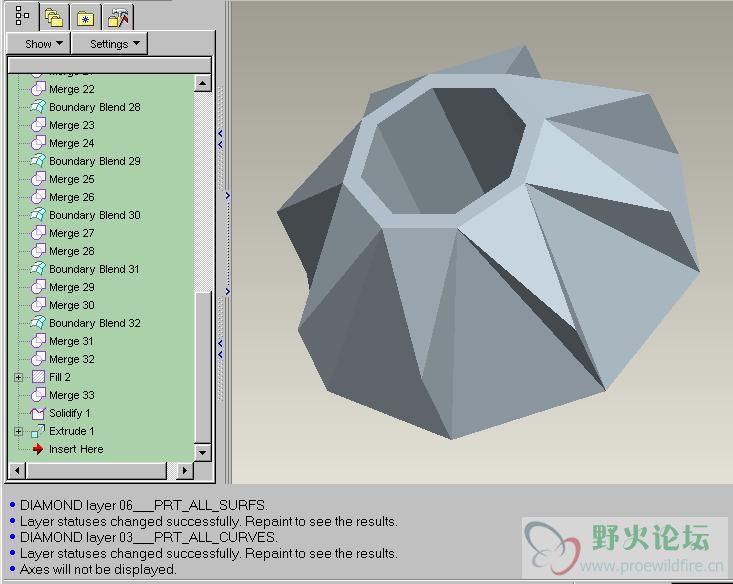

7.後面那些就相對簡單了,也是邊界曲面(底和面是用填充),之後把曲面合並,變成實體,再切一個孔就完成了.
