这样一件,展开图的画法(已运用于实践!很经典)

sqqdddd · 发表于 2009-6-23 19:32

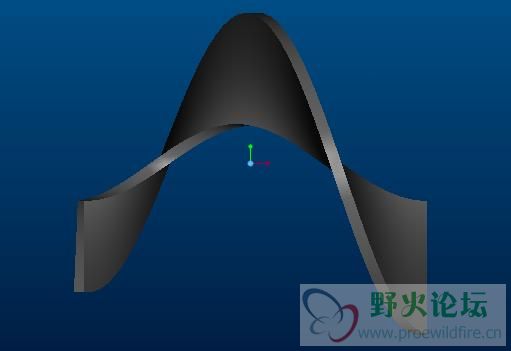

东西大家看图,文件part文件已经上传了(压缩文件里),会展开的朋友说下,

xuzhang654321 · 发表于 2009-6-24 07:34

螺旋叶片啊
这个用proe展开目前还没人能做吧，以后可能有高手搞出来的
这个用计算法很简单的，百度上能找到计算公式
用专业的展开软件业可以实现，如Autopol

iampopdeng · 发表于 2009-6-24 10:19

变径螺旋叶片

yeshenheok · 发表于 2009-6-24 10:26

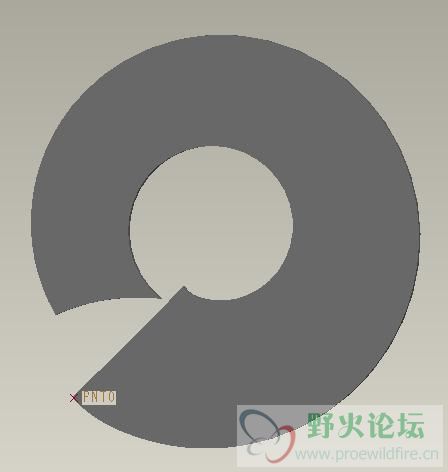

我试过板金的3种展开法都不行..我只有用曲面展平法了..看看这效果是不是你想要的.

iampopdeng · 发表于 2009-6-24 10:57

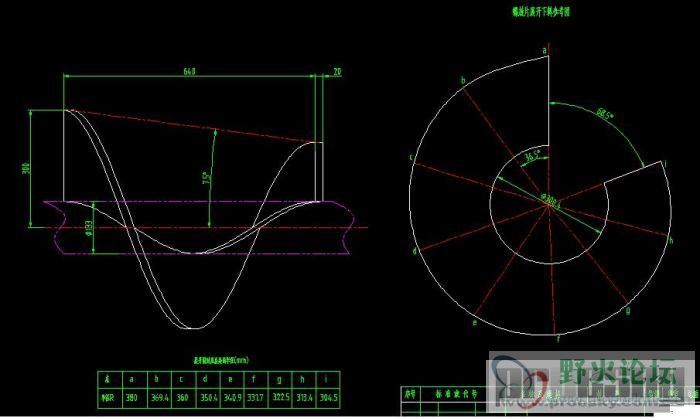

肯定不对，3楼说的很详细了，附上别人的图

XY226688521 · 发表于 2009-6-24 11:11

研究研究

xuzhang654321 · 发表于 2009-6-24 12:30

用曲面展开的肯定不对的
只是近似的

yeshenheok · 发表于 2009-6-24 12:45

能力有限

只能搞成这个样子

liu344105774 · 发表于 2009-6-24 23:31

怎么做的啊

jack_feng · 发表于 2009-6-29 09:49

我也来学习学习
