立体剖切与组装透视问题

championjack · 发表于 2009-5-6 15:46

1.正在学组装，但不会做像下面那几个图那样的立体剖切，

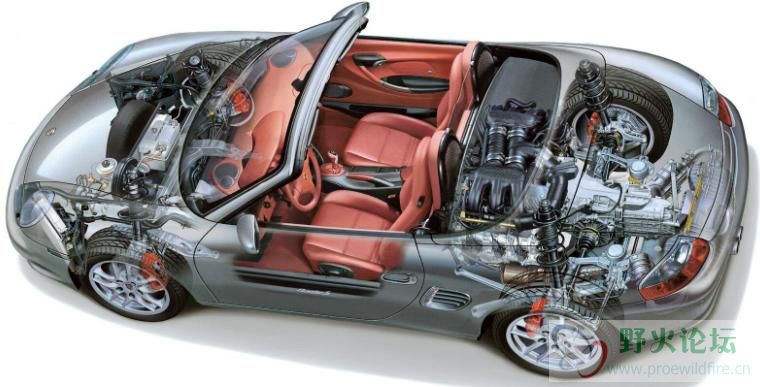

2.而组装的透明没这图的效果那样,有从玻璃透视的感觉。我把零件做透明时，只是把零件变成颗粒状，不是这仲透明。

所以想请教高手,这两种效果怎么做？？能用PRO E做吗/?

[ 本帖最后由 championjack 于 2009-5-6 15:47 编辑 ]

championjack · 发表于 2009-5-6 15:52

2.而组装的透明没这图的效果那样,有从玻璃透视的感觉。我把零件做透明时，只是把零件变成颗粒状，不是这仲透明。

zdwyunjie · 发表于 2009-5-6 16:30

野火的此种效果应该在视图管理器的样式里面做的，不是单纯的把颜色透明化，应该很简单的。proe2001的应该是原件显示里可以做出此效果。还有颜色要选择恰当才能表现更逼真。

春兰 · 发表于 2009-5-6 16:45

PROE能做到吗，期待出个教程或说明

YZY · 发表于 2009-5-6 16:57

PROE可以做到

championjack · 发表于 2009-5-6 19:32

YZY朋友，有教程吗？？能做一个上传看看吗？？特别是像手枪那样的立体剖切图。

野火 · 发表于 2009-5-6 21:13

在组件里做个切减应该差不多能达到你的要求，透明在颜色和外观设置里做

春兰 · 发表于 2009-5-6 21:30

学习了，回头试试看，但是汽车那种效果好像不好做，有的区域透明有的区域又不是的，难度大啊

championjack · 发表于 2009-5-7 12:37

期待教程。

20681968 · 发表于 2009-5-8 15:06

能否上傳PRT?想學習下,或者給我發一份20681968@163.com謝謝!
