这个运动怎么实现啊，有视频。就差那个卡紧机构了

jianmin211 · 发表于 2009-4-26 22:22

各位Proe仿真高手，求救啊，最近单位搞一个产品设计，客户希望有一个动态的模拟仿真，也当做产品的一个演示。我都建好模型了，其他的都很简单，就是那个卡紧机构。
我做的是一个输油臂紧急分离装置的模拟，当超出工作范围后，紧急分离的蝶阀关闭，触动开关，油缸作用推动推杆，卡紧机构打开。我上传了个别人做的视频，请高手帮忙。也挑战下自己。谢谢。我的QQ120711319 邮箱[email=jeffrey2005@sohu]jeffrey2005@sohu[/email] 暴风截屏20090426222426.jpg

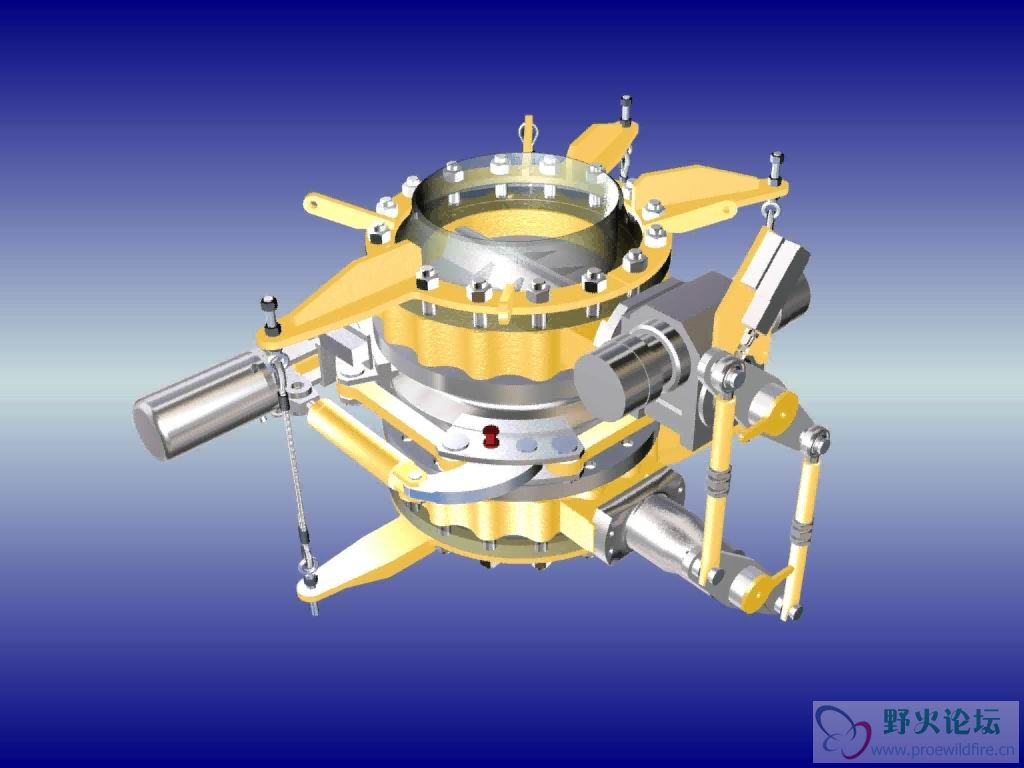

关闭状态

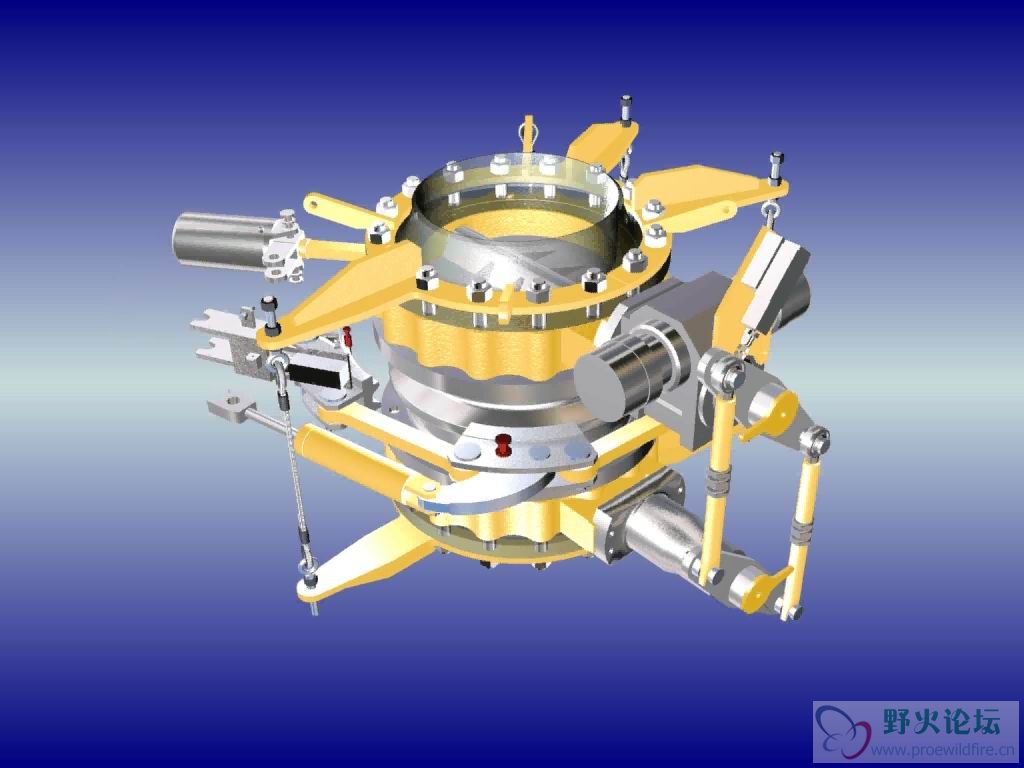

蝶阀作用，关闭进油口，同时触动卡紧开关，油缸作用，推开卡紧机构，

下端受重力，分离。

我今天又重新装配了一下，基本运动都出来了，但是，第一，油缸活塞杆头和推杆的连接不能为销钉，应为它俩会分开，但是不加销钉的话只加滑动杆运动，又不能形成联动，活塞杆径直穿过推杆头了。。这个问题，怎么解决。
第二，就是这个卡紧机构和蝶阀的连接问题，我现在的情况是卡紧机构和蝶阀之间没有联系，这个卡紧机构分离的时候上端是用钢丝绳与上端蝶阀连接的，钢丝绳如何模拟。[local]2[/local]

[ 本帖最后由 jianmin211 于 2009-4-28 06:54 编辑 ]

Friend_he · 发表于 2009-4-26 22:51

搞个东西上来嘛,大家才能帮你啊!

jianmin211 · 发表于 2009-4-26 22:52

我上传了啊，怎么看不到

ycg1983 · 发表于 2009-4-27 12:02

什么东西都没有啊~~~~~~~

awc618_yh · 发表于 2009-4-27 16:53

我晕啊，我是个新手，我看着头都大了，看起好难啊，都不知道如何下手

zxc1314 · 发表于 2009-4-27 18:57

直接上传个视频在上面更好了，这样看才能有效的让大家帮你解决嘛。

jianmin211 · 发表于 2009-4-28 06:47

我传了啊，没显示。

huangyi2009 · 发表于 2009-4-28 08:17

东西挺漂亮的

cainiao001 · 发表于 2009-4-28 15:34

还没帮你的水平,帮顶.

YVHKRIU · 发表于 2009-4-28 19:36

分卷压缩后上传源文件

		自动登录	找回密码
密码			立即注册

[求助] 这个运动怎么实现啊，有视频。就差那个卡紧机构了

回复 2# Friend_he 的帖子

我传了啊
