螺纹倒角后，修饰螺纹在工程图上显示不符合标准

05625lcc · 发表于 2009-4-25 16:45

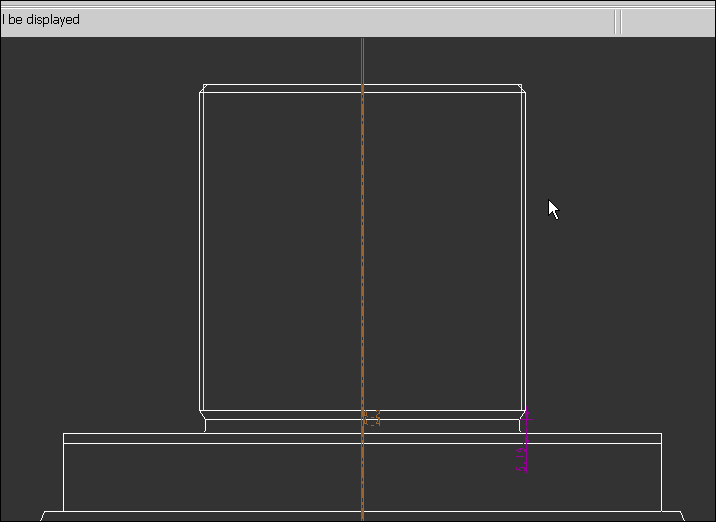

如动画所示，如何让修饰螺纹刚好到倒角处呢，自动生成的工程图才符合标准。

3911815 · 发表于 2009-4-25 17:21

这还不简单改一下尺寸就可以了！

05625lcc · 发表于 2009-4-26 08:35

原帖由 3911815 于 2009-4-25 17:21 发表
这还不简单改一下尺寸就可以了！

如果是说改小径的话，那你就错了!外螺纹小径是按标准来的，不是自己想改就改的！而且螺纹有规定画法，不能随便。

ycg1983 · 发表于 2009-4-27 12:31

遇到过,有的地方还是拿到ＣＡＤ中改的

liuyinfang0622 · 发表于 2009-4-27 20:50

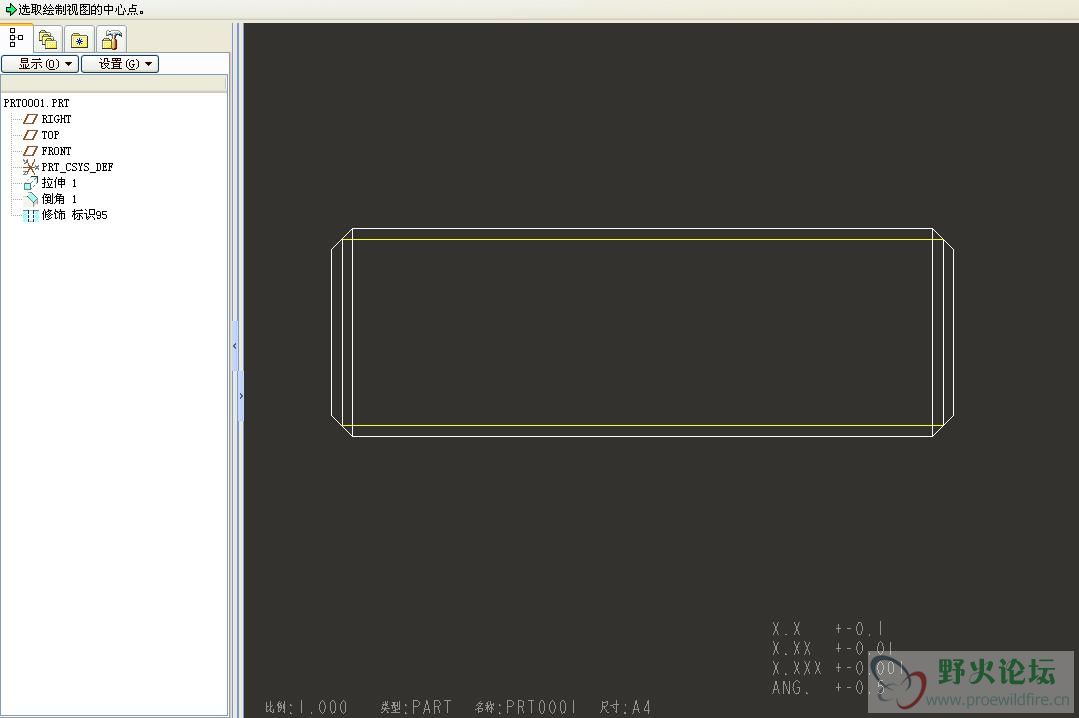

如图，是用修饰做的，在做修饰时起始面和终止面要选那个倒用面。

05625lcc · 发表于 2009-4-28 08:56

原帖由 liuyinfang0622 于 2009-4-27 20:50 发表
34249
如图，是用修饰做的，在做修饰时起始面和终止面要选那个倒用面。

这个我也用过，不过你没发现倒角那个地方是不应该出现两条线的吗？

yuanyuan221 · 发表于 2009-5-2 09:27

不懂，顶起，让高手解答

31358302 · 发表于 2009-5-2 22:33

一般来讲，按2楼所说来做，也足够应付了
也就是在倒角尺寸和修饰尺寸之间调整到合适的尺寸（调倒角尺寸或修饰尺寸）
如果说小径是标准值这话似乎还有些勉强，因为我们一般画螺纹不需要标注小径，小径的取值也有一定的随意性（在AUTO CAD中就随意了）
只要螺纹标注没错就不影响工程图。当然专做螺纹类零件或有特殊要求就例外了。

如果一定要钻牛角尖，PROE也是可以完全做到满足国标的。
1、建模时先倒角，再添加修饰

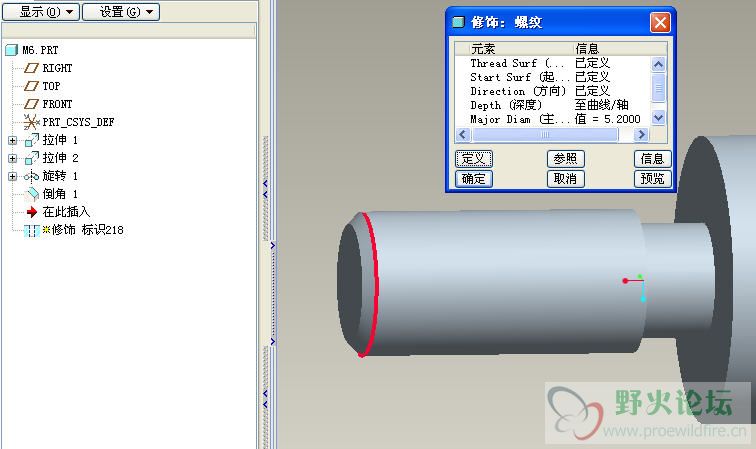

修饰螺纹深度，选择倒角边线为界

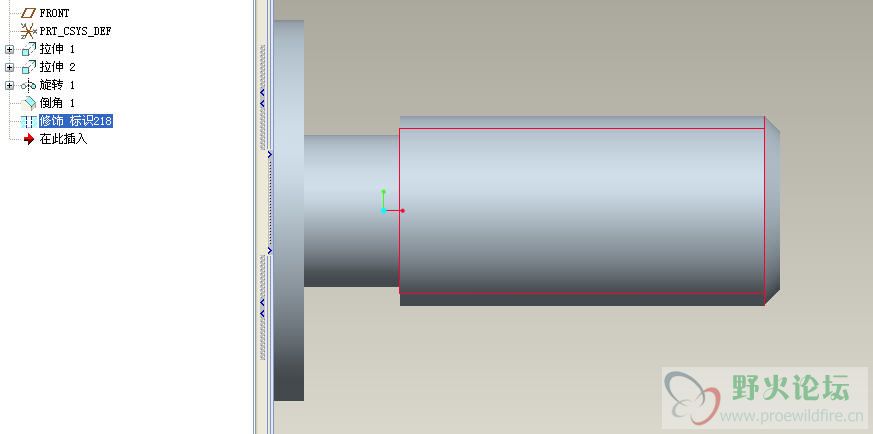

2、完成建模后的效果

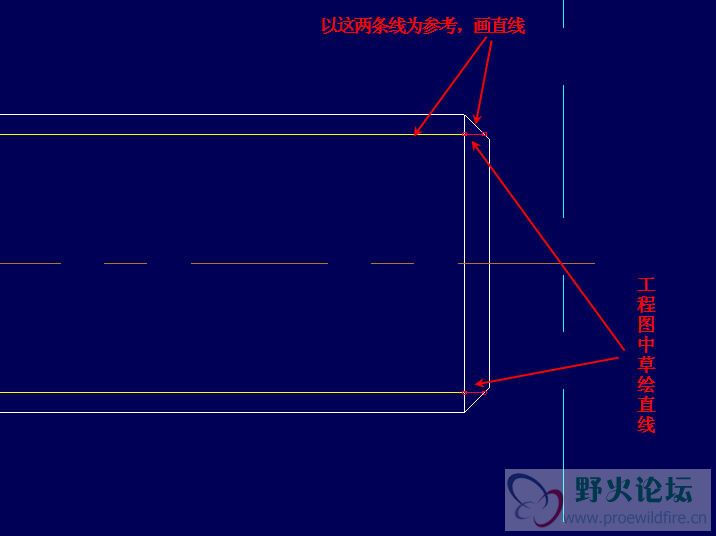

3、在工程图中添加草绘直线

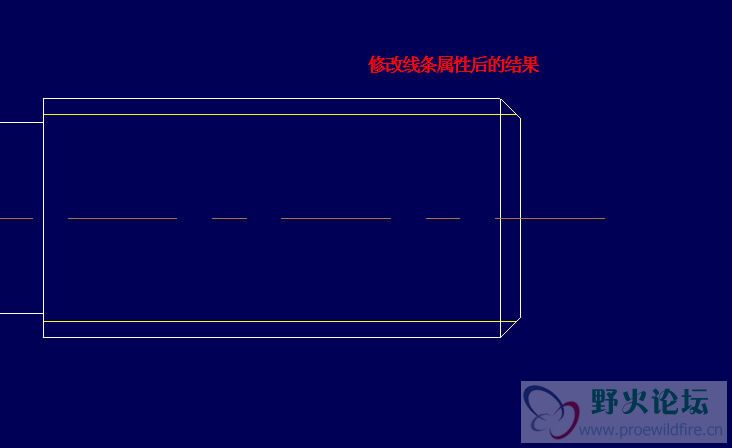

4、最后修改线型，与视图相关，结果如下

31358302 · 发表于 2009-5-2 22:37

PROE的工程图绝大部分可以满足国标工程图的要求
而某些细节要满足国标，是要花点时间的，也在一定程度上影响了工作效率。
是否有必要，见仁见智，就看各位各取所需了。

yuanyuan221 · 发表于 2009-5-3 12:21

学习
