装配工艺系统图怎样用pro/e绘制

0377zjp · 发表于 2009-3-5 10:49

装配工艺系统图怎样用pro/e绘制,,,也不知pro/e有没有这样的功能

OliverLi · 发表于 2009-3-5 11:04

做一个图筐然后在工程图里就行了嘛!

0377zjp · 发表于 2009-3-5 11:15

能不能具体说说啊

31358302 · 发表于 2009-3-5 12:28

怎么样的装配工艺系统图？贴个图上来看看

野火 · 发表于 2009-3-5 19:47

用CAD更好吧，PROE的优点是参数化，工艺图用不到这个

icem · 发表于 2009-3-5 22:21

不知道楼主是不是要的这种效果。

哈哈。。兄弟我过段时间也要做这个，之前也做过这个
大致做法就是分解视图，调整到一个角度，保存好，然后再工程图模块选择保存的分解视图。
接下去就转到AUTOCAD了，加装配中心轴线，在加个BOM表，这样就相当于装配工艺说明书了，不知道现在这个公司有什么要求没。

balance · 发表于 2009-3-6 06:36

可以使用分解图+偏距线

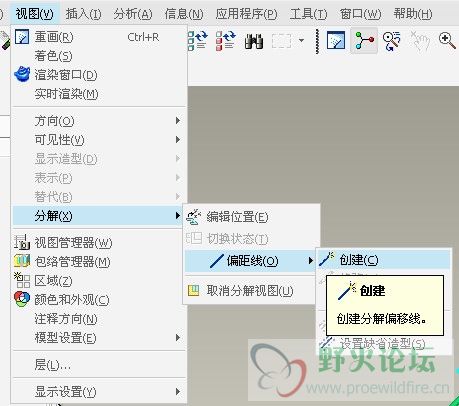

分解图就不说了，偏距线见图
（创建的时候需要是分解状态）

icem · 发表于 2009-3-6 08:35

原帖由 balance 于 2009-3-6 06:36 发表
可以使用分解图+偏距线
分解图就不说了，偏距线见图
（创建的时候需要是分解状态）

谢谢啦。
先去搞搞是啥效果。

0377zjp · 发表于 2009-3-6 08:50

你说的我早知道，它只能反映装配的关系不能反映装配的次序，况且转到cad处理将会更麻烦，装配体修改后不能实时更新啊

信念 · 发表于 2009-3-6 14:13

又学了一招
