求助曲线偏移参考图形的原理讲解

zql_0711

大佬们，请来指教，下面这个做法的原理。

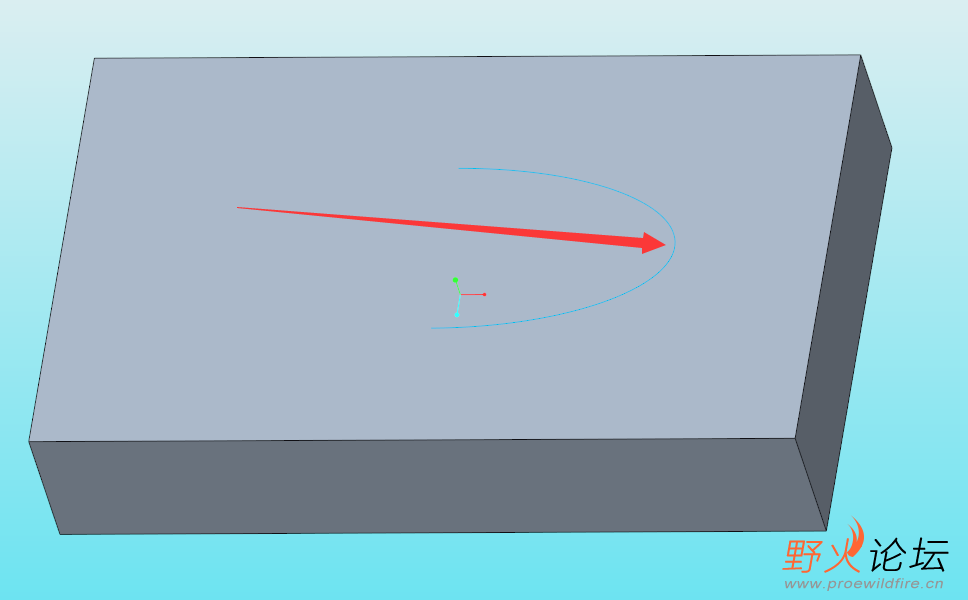

曲线垂直于曲面偏移，在有参考图形的情况下，可以做到两端不移动，中间移动。这个原理是什么？参考图形中有3个中心线，两个垂直的中心线距离设为x，画一段弧，半径y。这x和y的取值，对最终曲线的偏移有什么样的关系式影响？

最终曲线偏移后，感觉不在一个面上了？

这里参考图形是啥东西？

xuyanyuan

看看    学习

kww6hh

你没用过基准图形做扫描吗？原理跟那个是一样的

zql_0711

kww6hh 发表于 2025-3-15 15:39
你没用过基准图形做扫描吗？原理跟那个是一样的

基准-下面的这个图形命令，我用的很少，可能工作关系。没有接触过。这个是什么原理？可以简单介绍下吗？

thestronger

我也觉得这个命令不够直观。偏移后的最高/最低点和图形中的最高/最低点是对应的，但是中间的变化过程就不是按比例变化的。至少我没找到一个公式，不知道系统里是怎么处理的
楼上回答用基准图形做扫描那个，是可以计算的。这个不知道怎么计算

kww6hh

zql_0711 发表于 2025-3-15 15:42
基准-下面的这个图形命令，我用的很少，可能工作关系。没有接触过。这个是什么原理？可以简单介绍下吗？ ...

先用扫描说明：

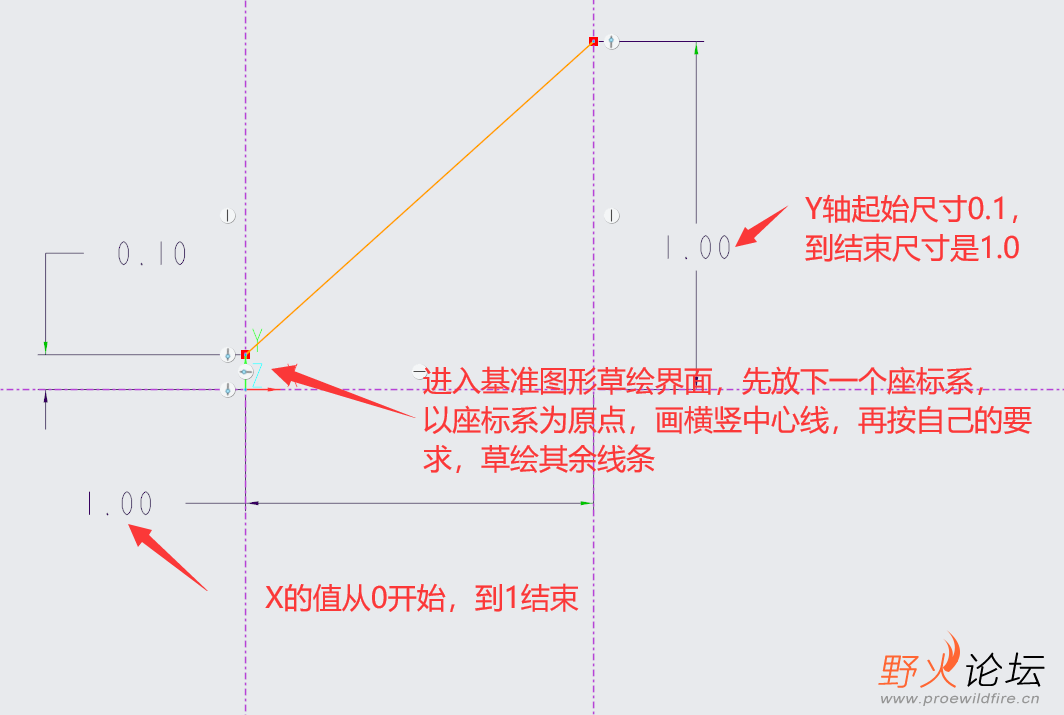

1.先画基准图形

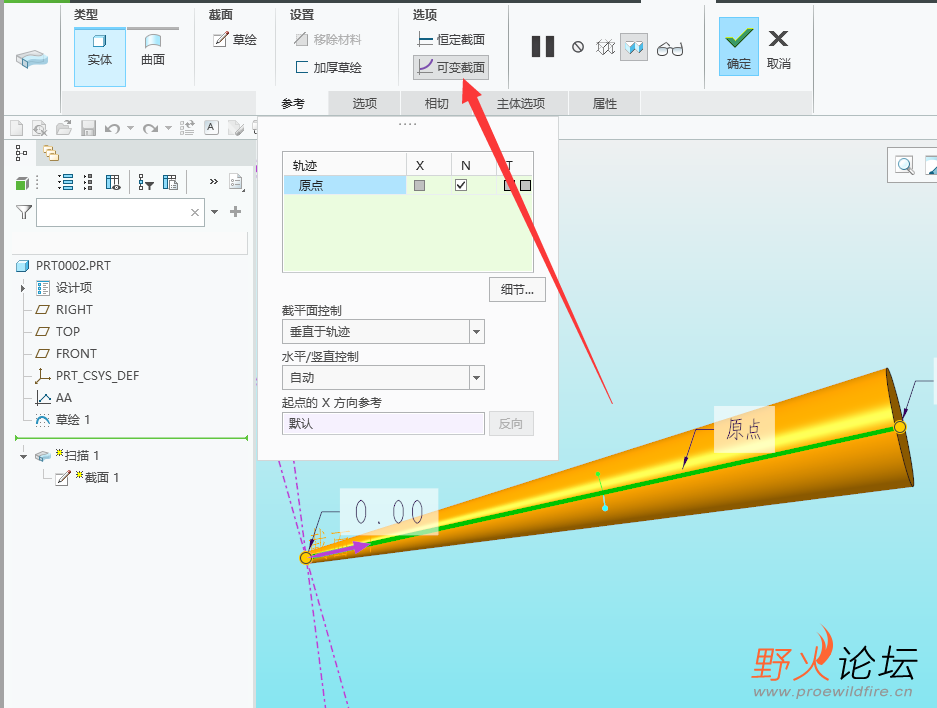

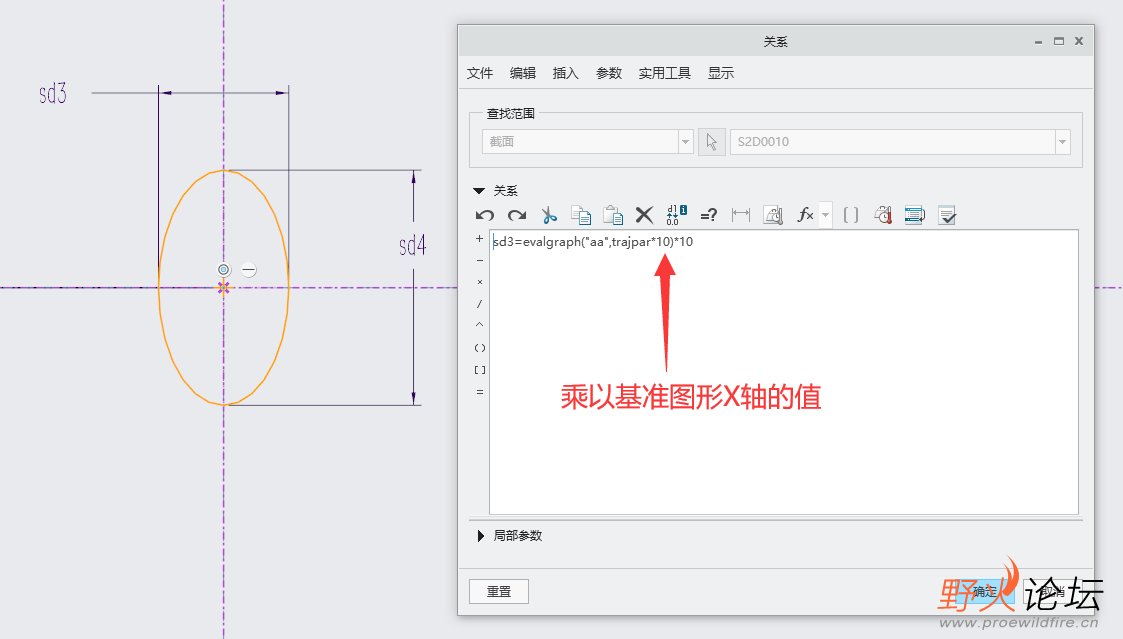

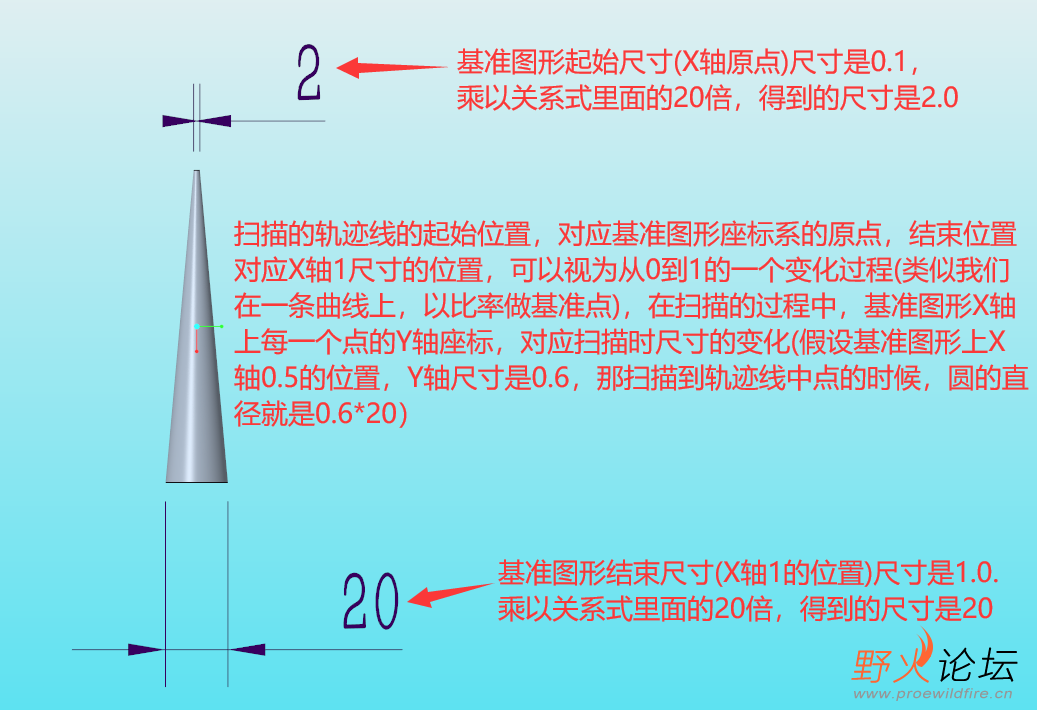

2.再画一条直线做扫描轨迹线（任意曲线都可以），进入扫描，随便画个圆，为圆的直径尺寸添加关系式

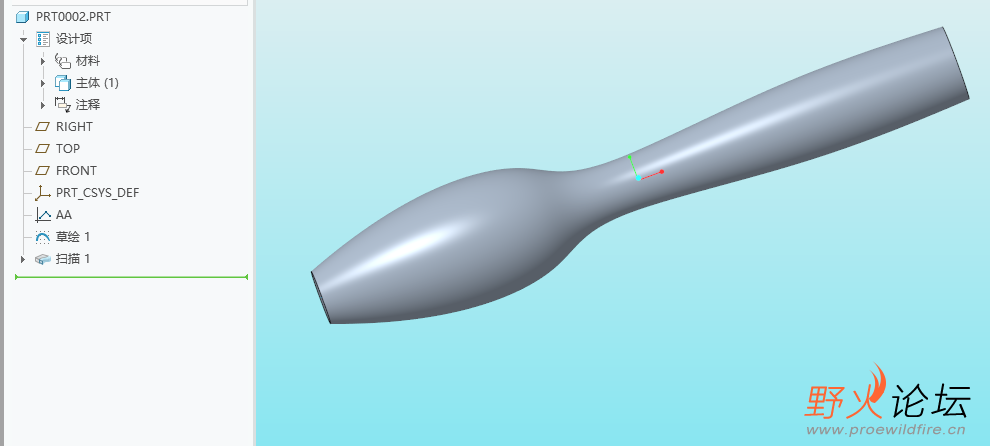

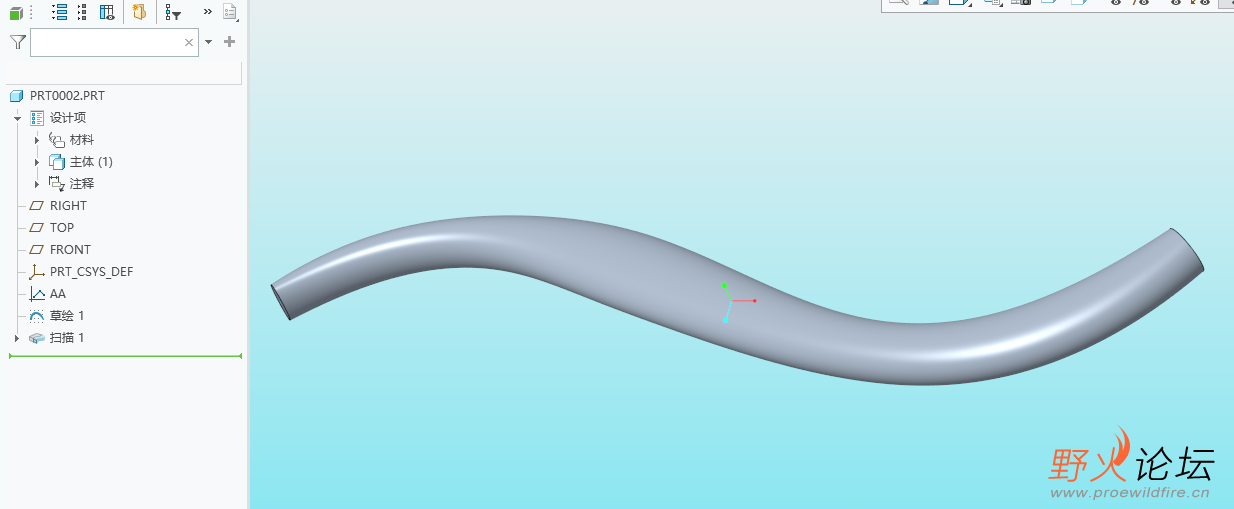

3.扫描完成



4.测量一下尺寸



这是最基本的，利用基准图形控制扫描尺寸变化的应用

随意变换一下基准图形的形状



得到的是这样的效果

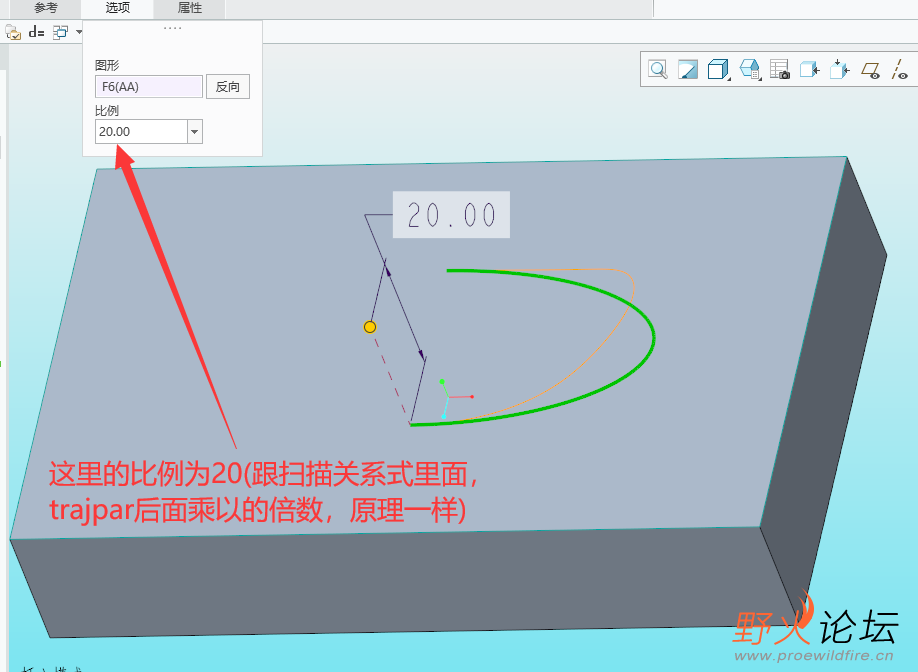

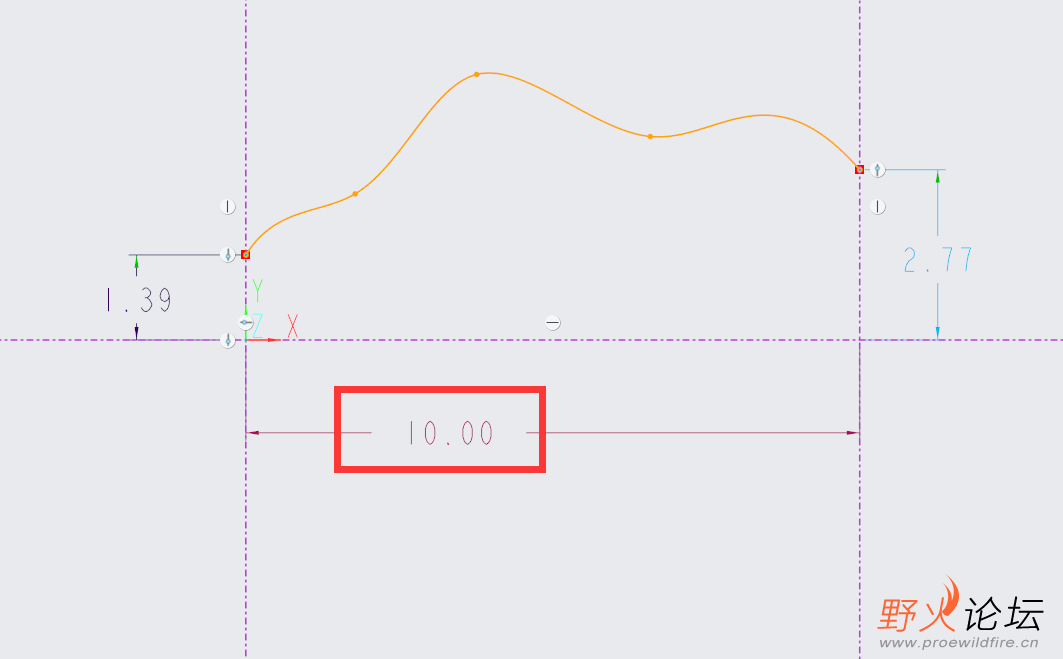

在很多情况下，如果我们把基准图形X轴的尺寸定为1，导致不好画图，那么也可以把X轴的尺寸加大



相应的，关系式也更改一下



也是可以的



当然，这只是基准图形在扫描中最基本的应用，还有很多别的应用方式，比如说循环引用什么的，论坛里都有教程的，可以找来看看，这里就不再说了

小小饭

楼上兄弟，辛苦。

xuyanyuan

kww6hh 发表于 2025-3-15 17:28
先用扫描说明：
1.先画基准图形

辛苦了兄弟

kww6hh

thestronger 发表于 2025-3-15 17:06
我也觉得这个命令不够直观。偏移后的最高/最低点和图形中的最高/最低点是对应的，但是中间的变化过程就不是 ...

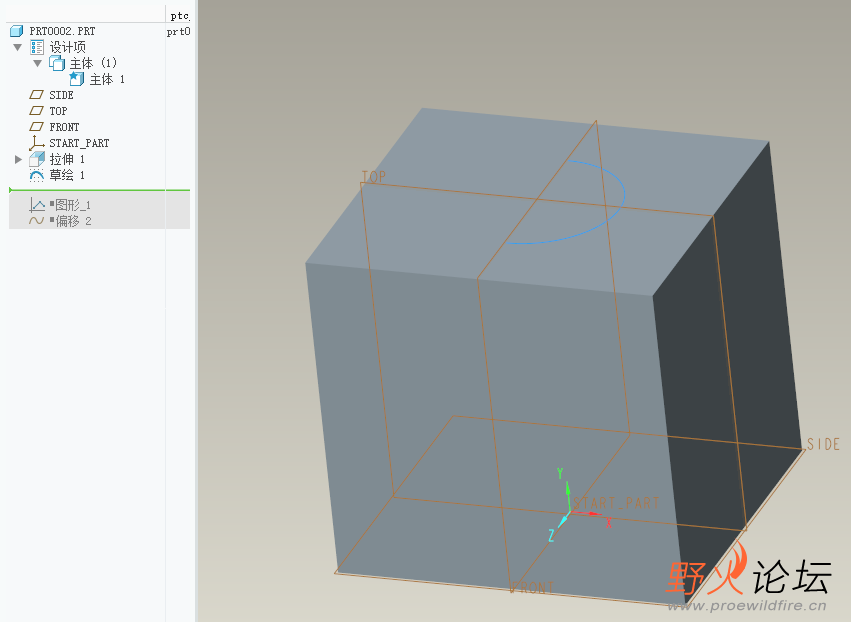

这个其实也可以计算的，比如比如在平面上有一条这样的曲线

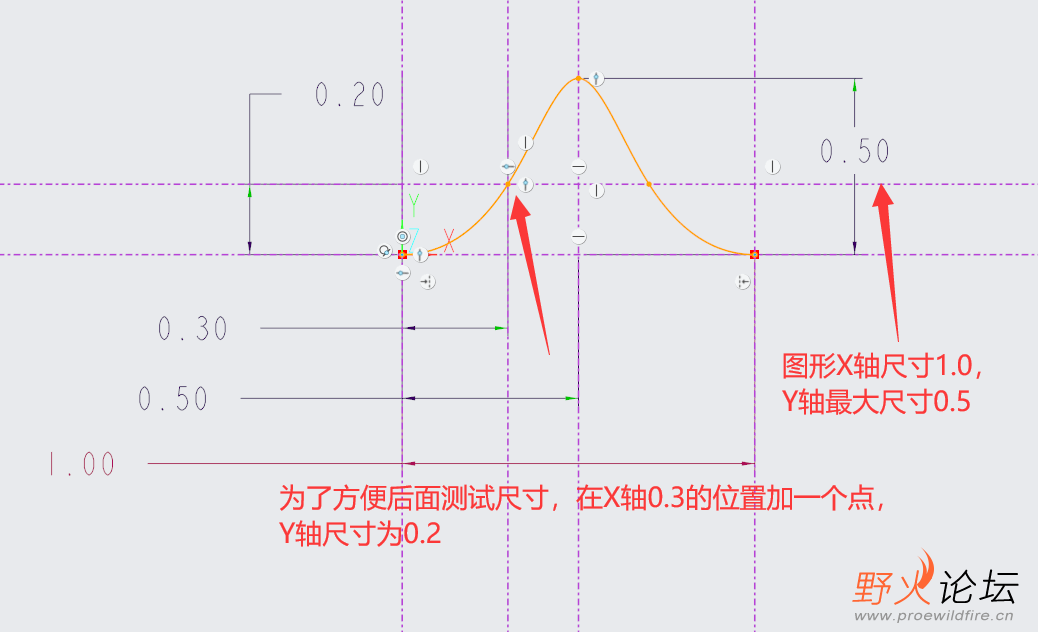

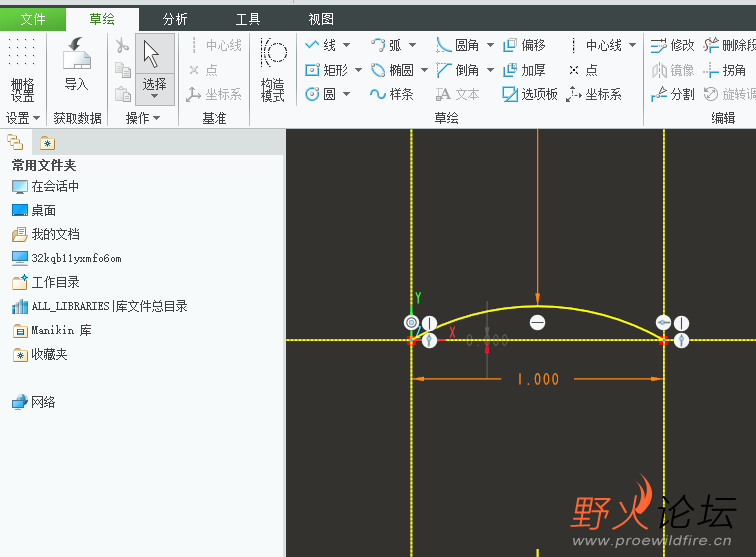

然后画一个基准图形

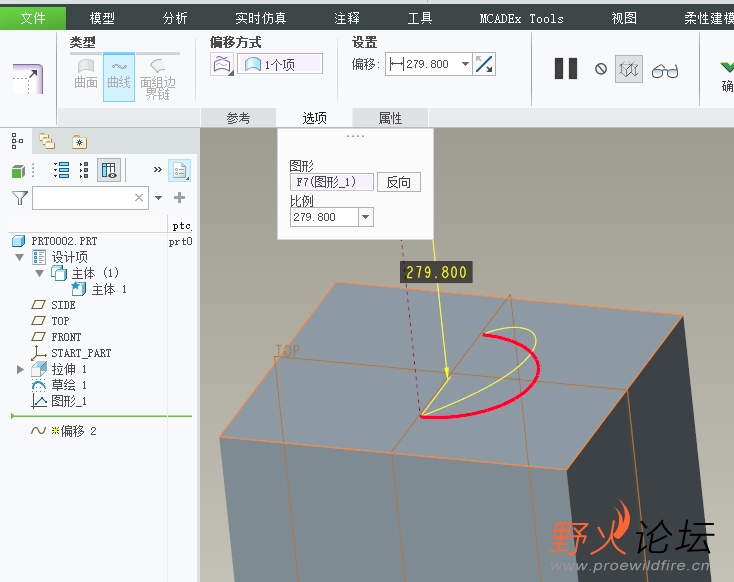

然后对曲线做偏移

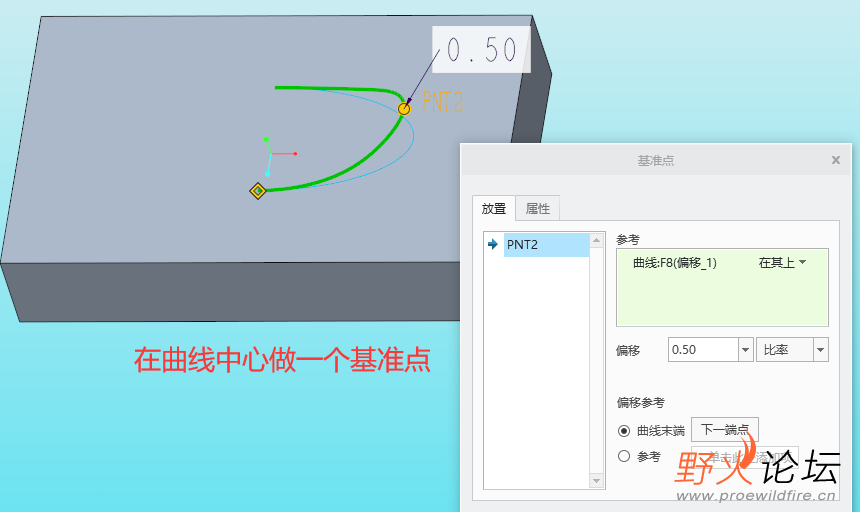

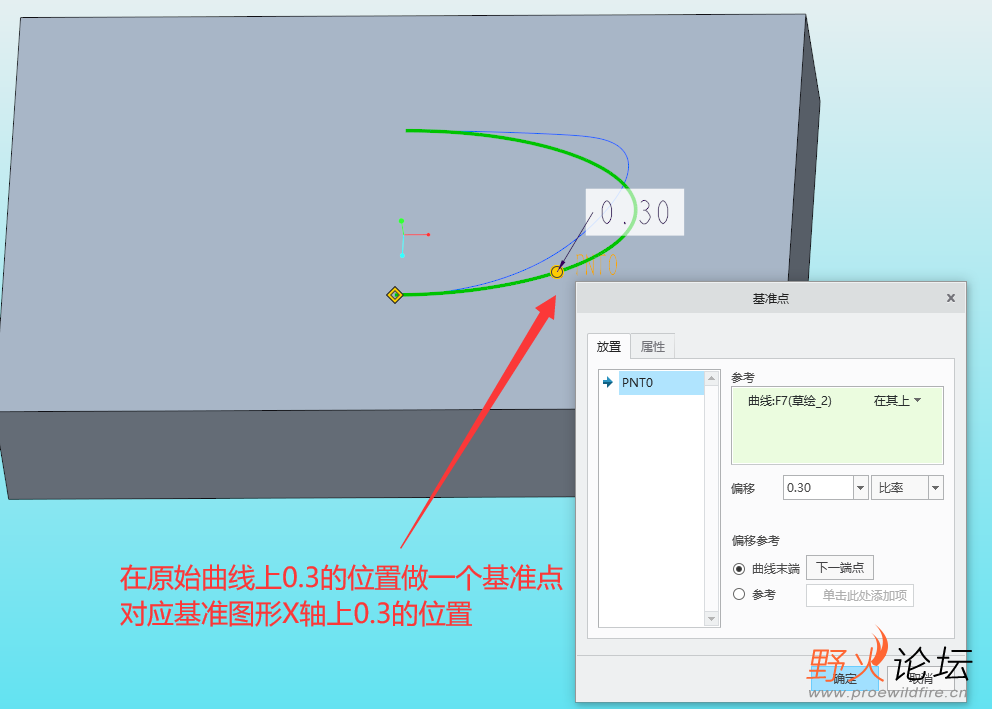

为了方便测量，我们做几个基准点

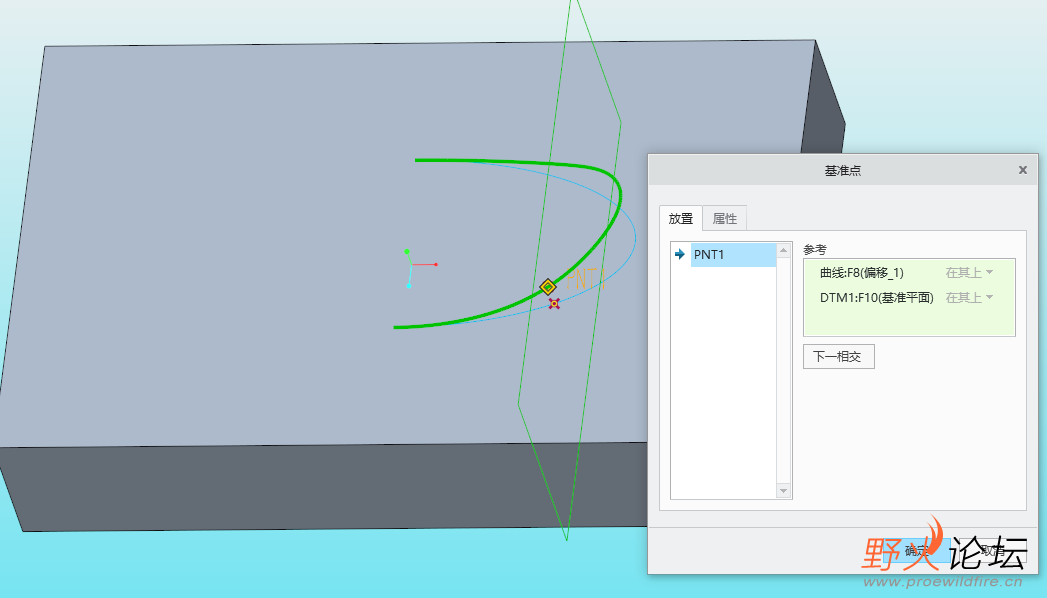

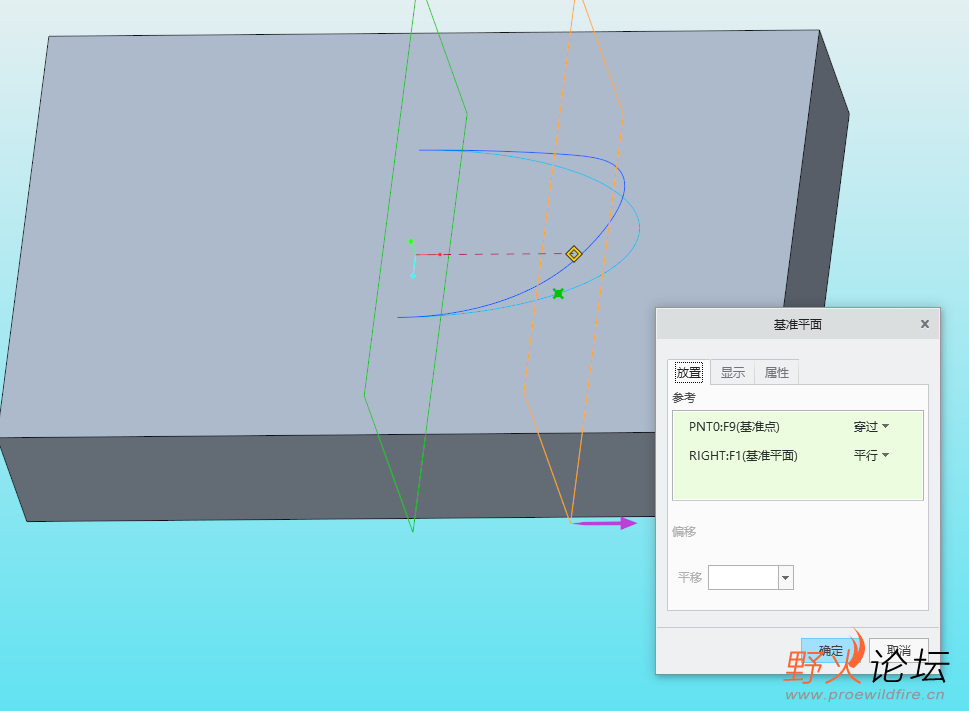

通过这个基准点做一个平面



再通过这个平面，和偏移后的曲线相交做一个点

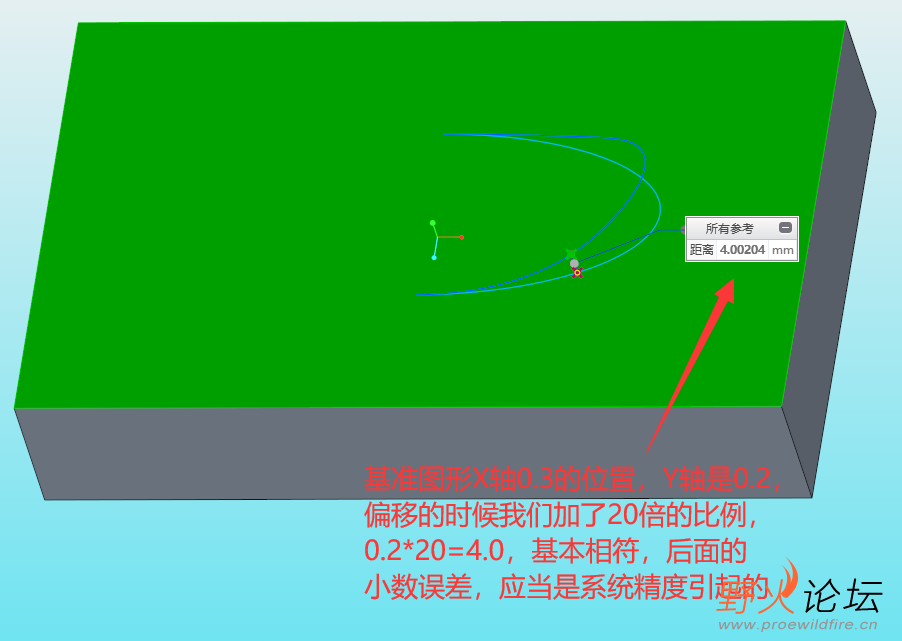

测量一下这个点到平面的距离

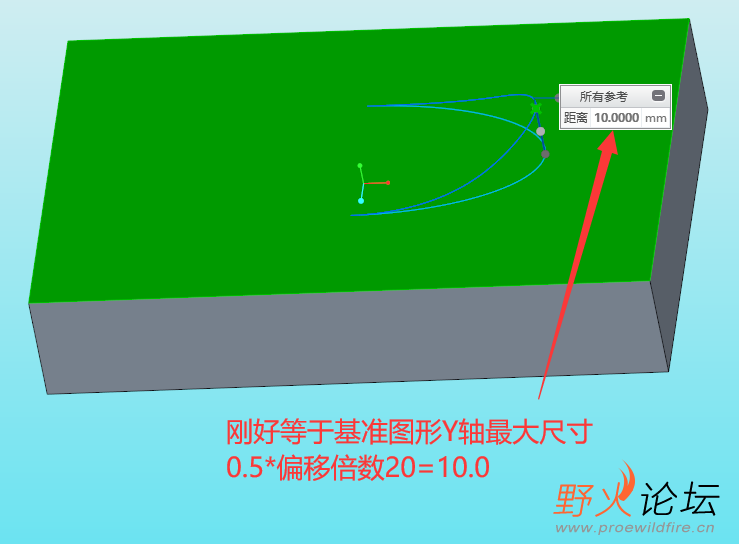

再测量一下中点(曲线偏移的最高点)的尺寸

kww6hh

xuyanyuan 发表于 2025-3-17 08:18
辛苦了兄弟

我学CREO也没有学很久，根据自己的理解胡乱说的，见笑了，如果有说错的地方，请指正，谢谢
