萌新提问：请问下Creo工程图纸模板怎么增加3D视图呢？原模板是没有对应的模型的。

小小饭

kww6hh 发表于 2025-2-19 14:21
默认你原来已有自己的模板，想在模板里面增加一个3D视图

1.打开你原有的模板，点工具选项卡，切换到模板视 ...

你小子抢了我的风头！！！

AtuomYu

kww6hh 发表于 2025-2-19 14:21
默认你原来已有自己的模板，想在模板里面增加一个3D视图

1.打开你原有的模板，点工具选项卡，切换到模板视 ...

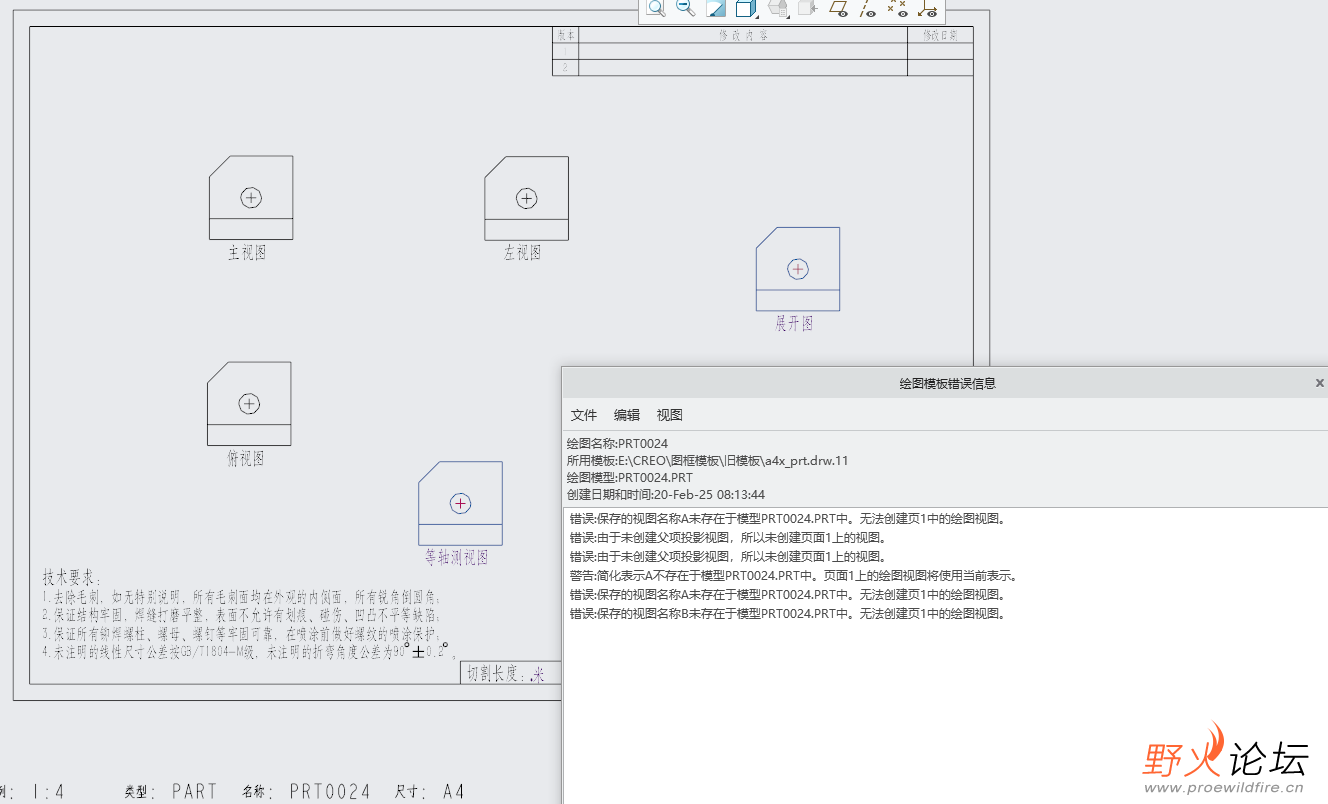

感谢 感谢，我就是这里出了问题，我不知道该写什么能被Creo识别。
我有试过  3D  也有试过   Standard，都没有成功。
刚刚按照大佬的方法试了，没有问题。不过显示的是实体，再结合一下上一个的回答应该就没问题了。
谢谢大佬！

AtuomYu

Torren 发表于 2025-2-19 14:02

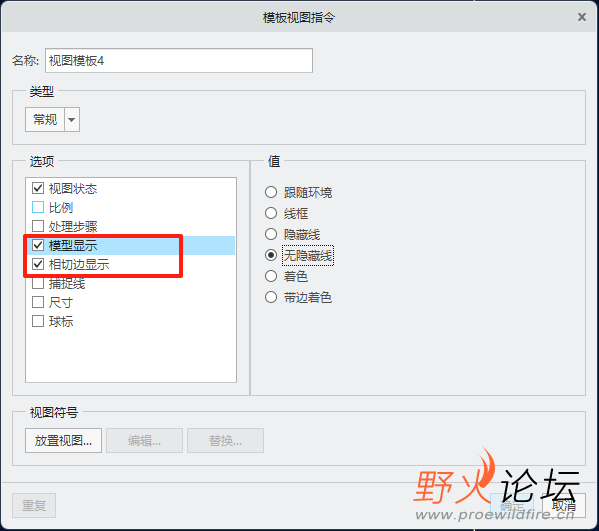

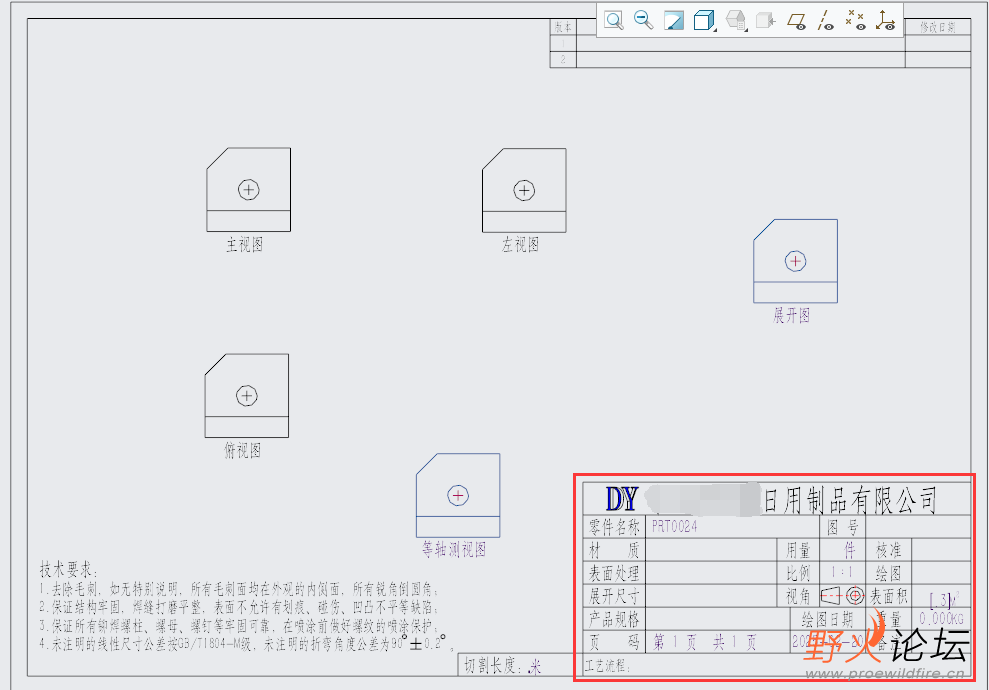

在drw模版中编辑，按照1、2两图片编辑，3为测试结果。

谢谢大佬，我刚刚试了输出的是实体着色，看下你咋弄的，学习学习！

AtuomYu

小小饭 发表于 2025-2-19 14:27
工程图模版要想添加轴测图，那还不简单吗？
1、打开工程图模版后，添加模版视图；
2、在弹出的对话框里面选 ...

谢谢大佬!

kww6hh

AtuomYu 发表于 2025-2-19 16:51
感谢 感谢，我就是这里出了问题，我不知道该写什么能被Creo识别。
我有试过  3D  也有试过   Standard， ...

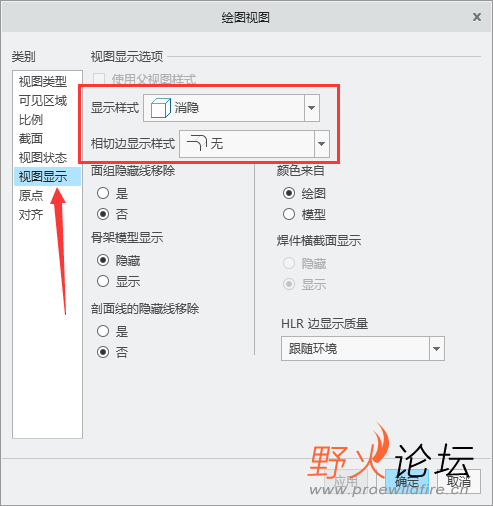

双击视图进行编辑，选择自己需要的显示样式和相切边显示样式



如果你想要新增加的视图默认显示方式就是线框，可以绘图属性里面，将model_display_for_new_views的值改为no_hidden

悟道宅人

kww6hh 发表于 2025-2-19 14:21
默认你原来已有自己的模板，想在模板里面增加一个3D视图

1.打开你原有的模板，点工具选项卡，切换到模板视 ...

大神能不能分享一下您的模板？

kww6hh

悟道宅人 发表于 2025-2-20 08:16
大神能不能分享一下您的模板？

我在工程图模板里面的视图名称，是在3D模型下面，自己重新定义的视图方向和名称，你用的话，会出现下面这种情况



表格里面引用的各种参数，也都是自己在模型里面另外定义的，如果你的模板没有这些参数，那表格里面就都是空的了



所以一个人用的工程图模板，并不一定适合另一个人使用

Torren

AtuomYu 发表于 2025-2-19 16:52
谢谢大佬，我刚刚试了输出的是实体着色，看下你咋弄的，学习学习！

放的时候看一下选项里，里面有很多设置的，根据需求设置。多尝试几次就好啦。着色就把模型显示改成无隐藏线或者其他需求

michael_zeng123

又学习了，谢谢！

暴风雨

又学到了
