草绘背景和模型背景不相同的设置方法

kakaxiio

本人经过研究发现:
系统外观---图形---背景
这个背景有些门道，这个可以让草图背景和模型背景达到不相同的目的。

原理是这样的：

举例想把草图颜色设置成类似CAD一样纯黑色，模型背景还是渐变，可以下面这样操作

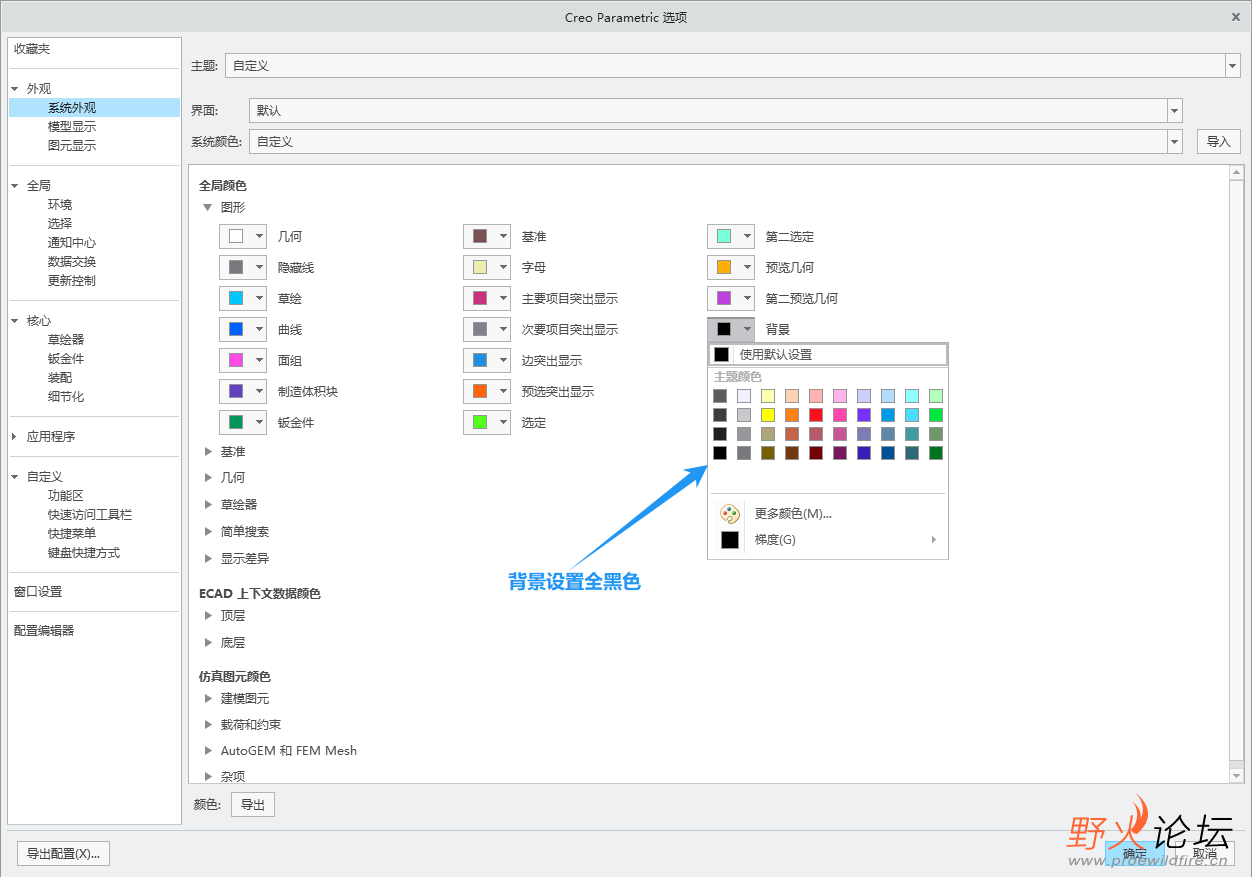

1.先直接设置好背景颜色，比如你选纯黑色；

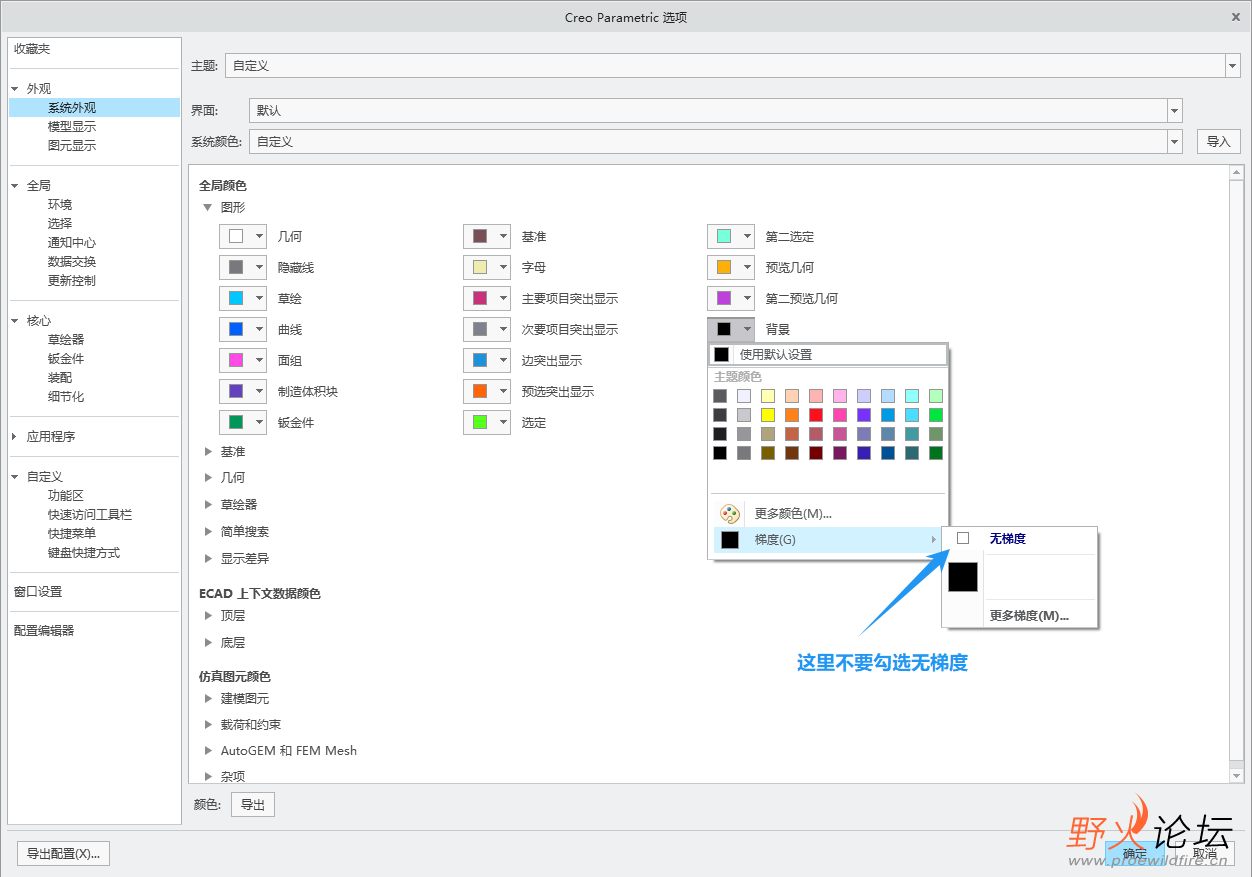

2.打开梯度，"无梯度"不要打勾；

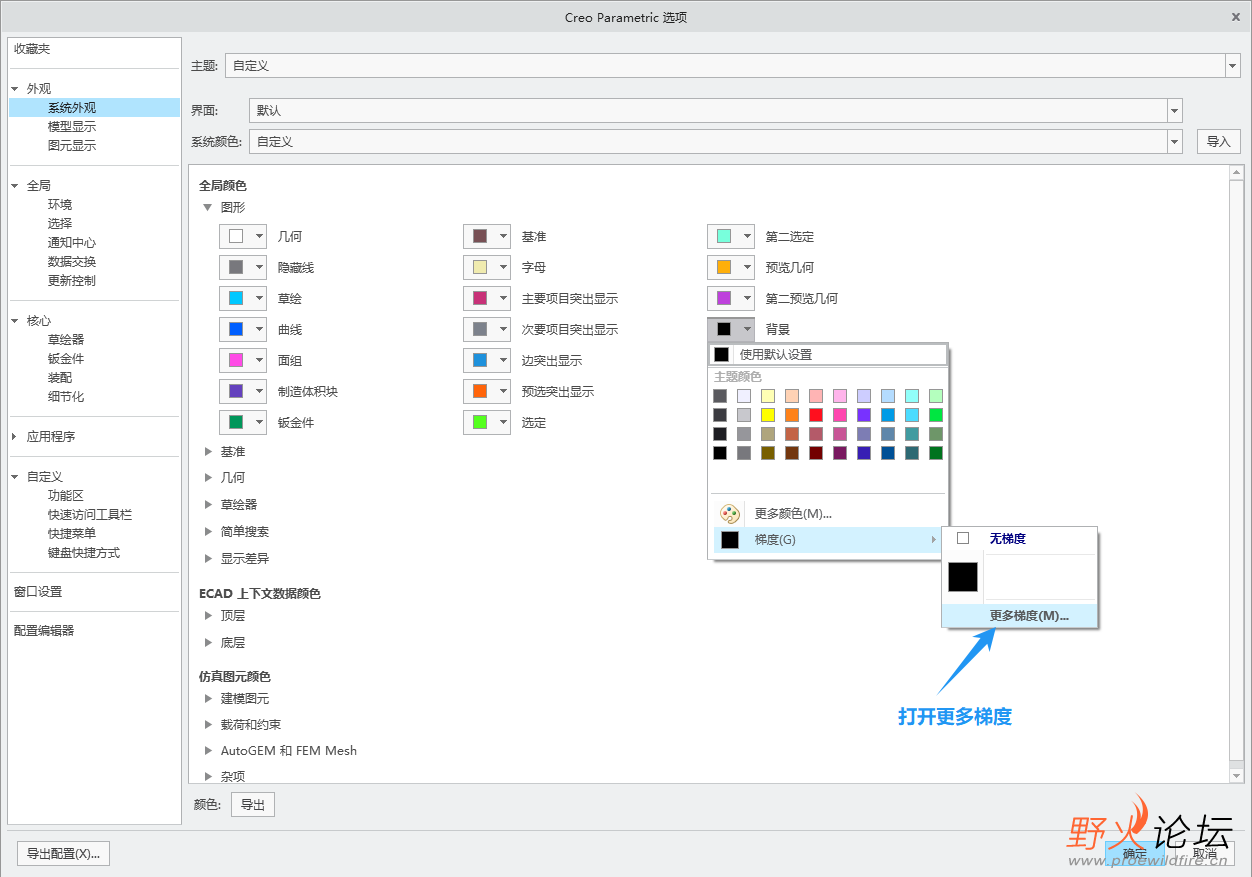

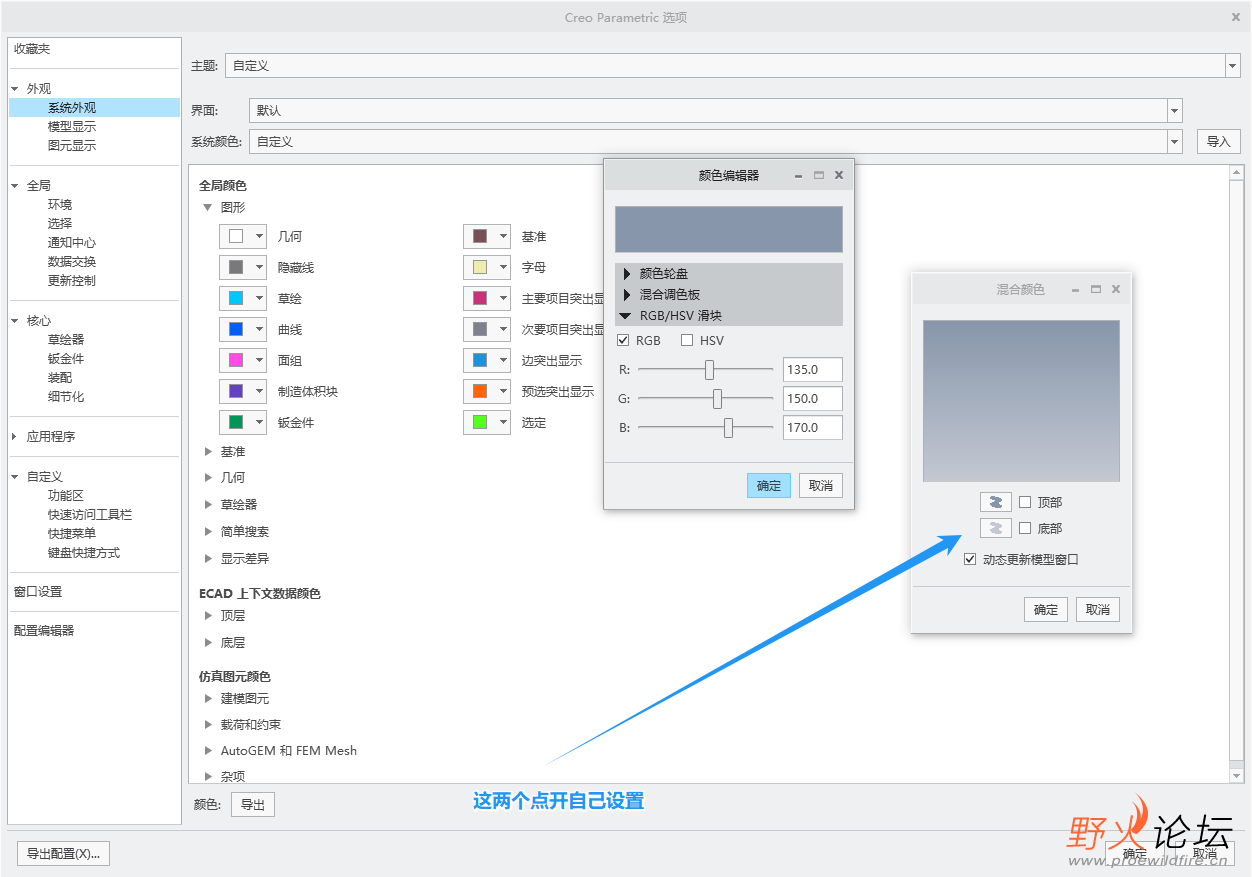

3.点击更多梯度，设置顶部和底部的渐变颜色

然后就是导出颜色文件和配置文件，大家都知道，此处略。

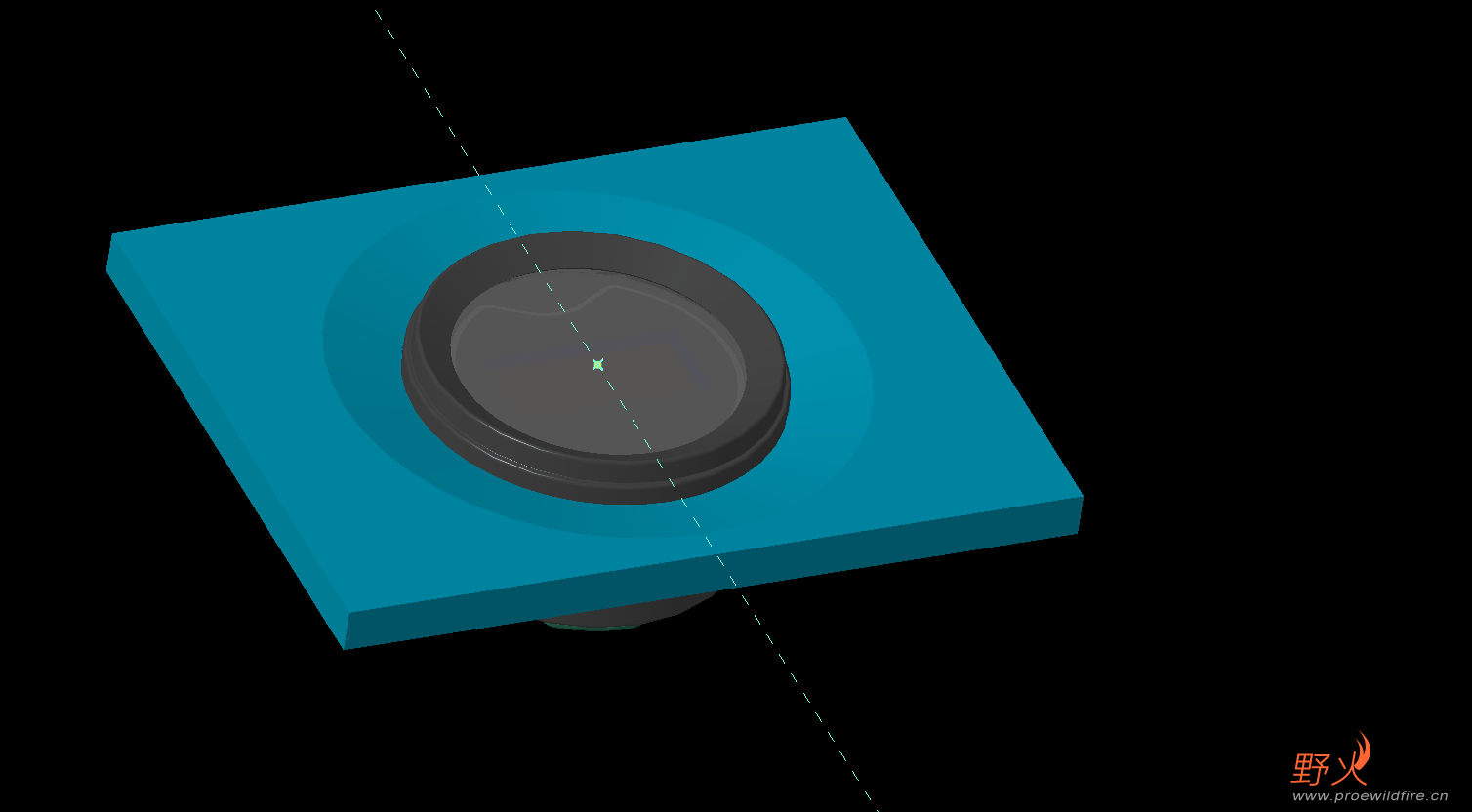

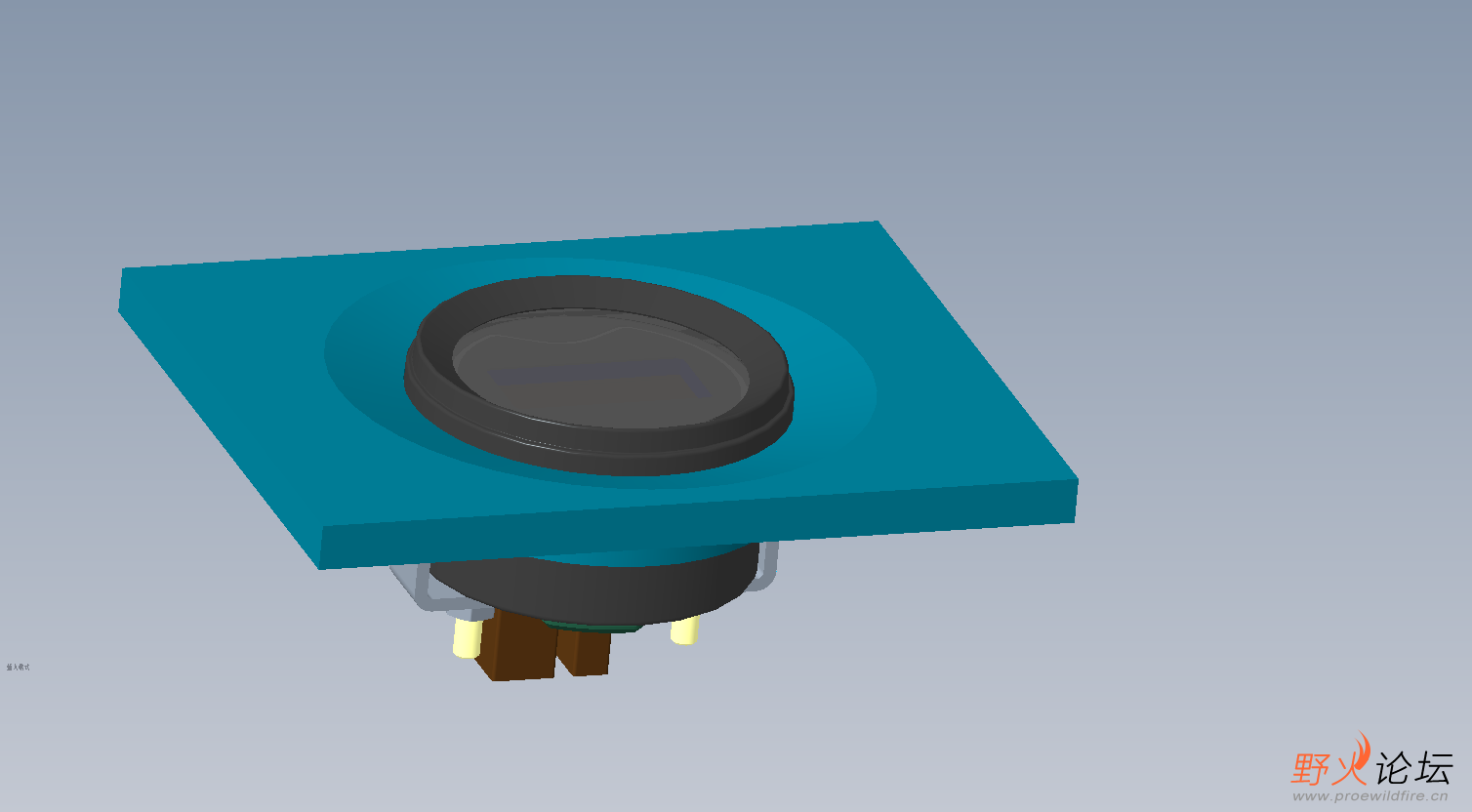

这时候你去建模的时候，3D状态下是渐变的，一旦草绘立即切换成纯黑色了。

这里面的系统原理应该是这样的：
你直接设置颜色的时候其实，3D和2D模型背景是一致的，但是你一旦打开渐变模式，在3D状态下渐变是生效的，2D状态对渐变无效；
这就有办法把3D和2D模型的背景颜色区分了，
举个例子，
你想3D白色背景、2D黑色背景，
那你开始设置的时候全黑，这样先保证了3D和2D都是全黑背景；
然后打开渐变、让渐变去控制3D背景，你想3D也纯色，不想渐变？简单，渐变的上下颜色全部同一个颜色不就得了...........

YLK

非常感谢您！

深圳包哥

这个多年前就知道，有没有看着比较舒服且适配各种显示颜色（比如标注）的草绘背景分享？

kakaxiio

深圳包哥 发表于 2024-11-19 08:08
这个多年前就知道，有没有看着比较舒服且适配各种显示颜色（比如标注）的草绘背景分享？ ...

这个我也很纠结，有一段时间特意研究哪个代表啥颜色，很纠结。。。。。。。。。。
后来我琢磨明白了，省事的话，我都是这么设置的：

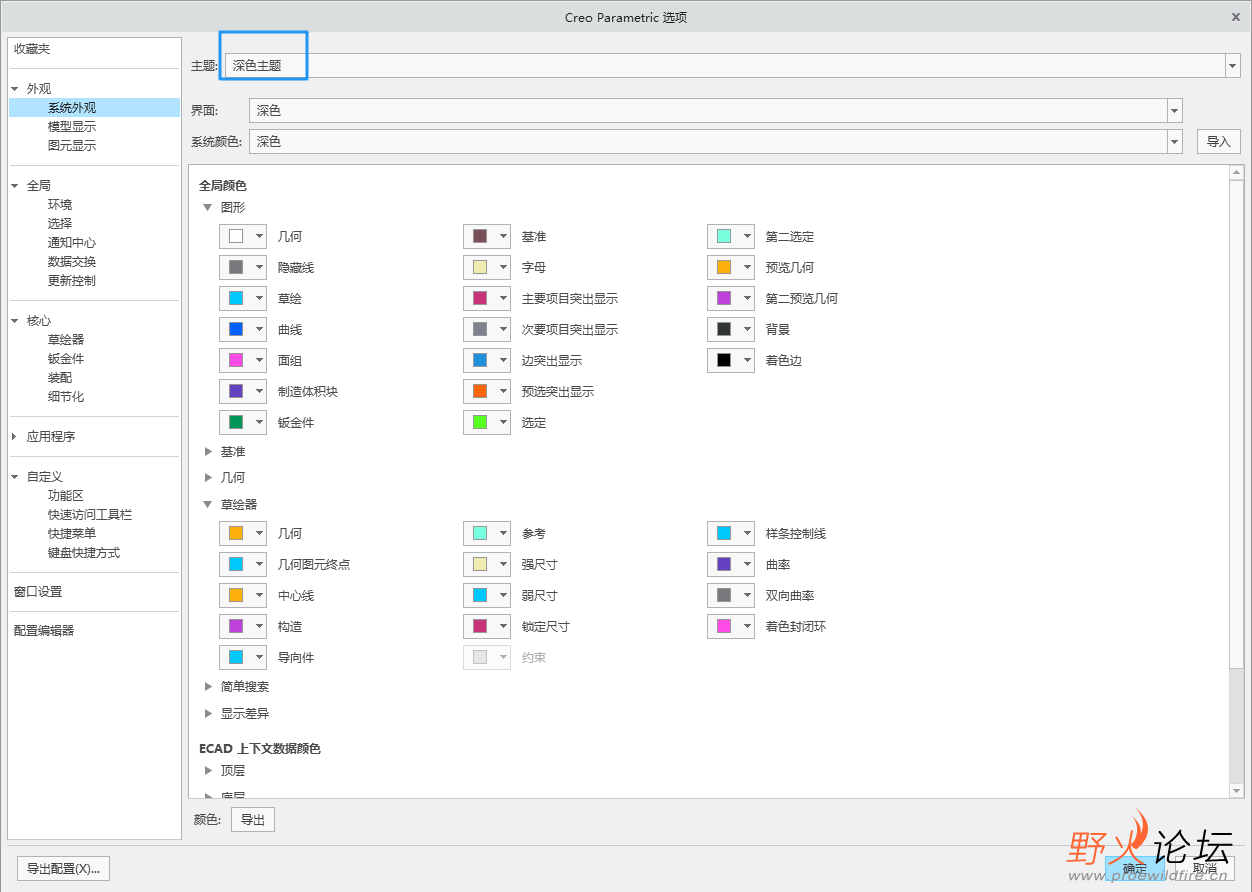

主题---深色主题
然后再把
界面---改成浅色(习惯浅色软件界面），但是又想用深色的内部配套设置就这样搞
但是深色背景的深灰色又感觉雾蒙蒙的不够清爽，所以背景---改成纯黑
然后导出syscol.scl加入配置

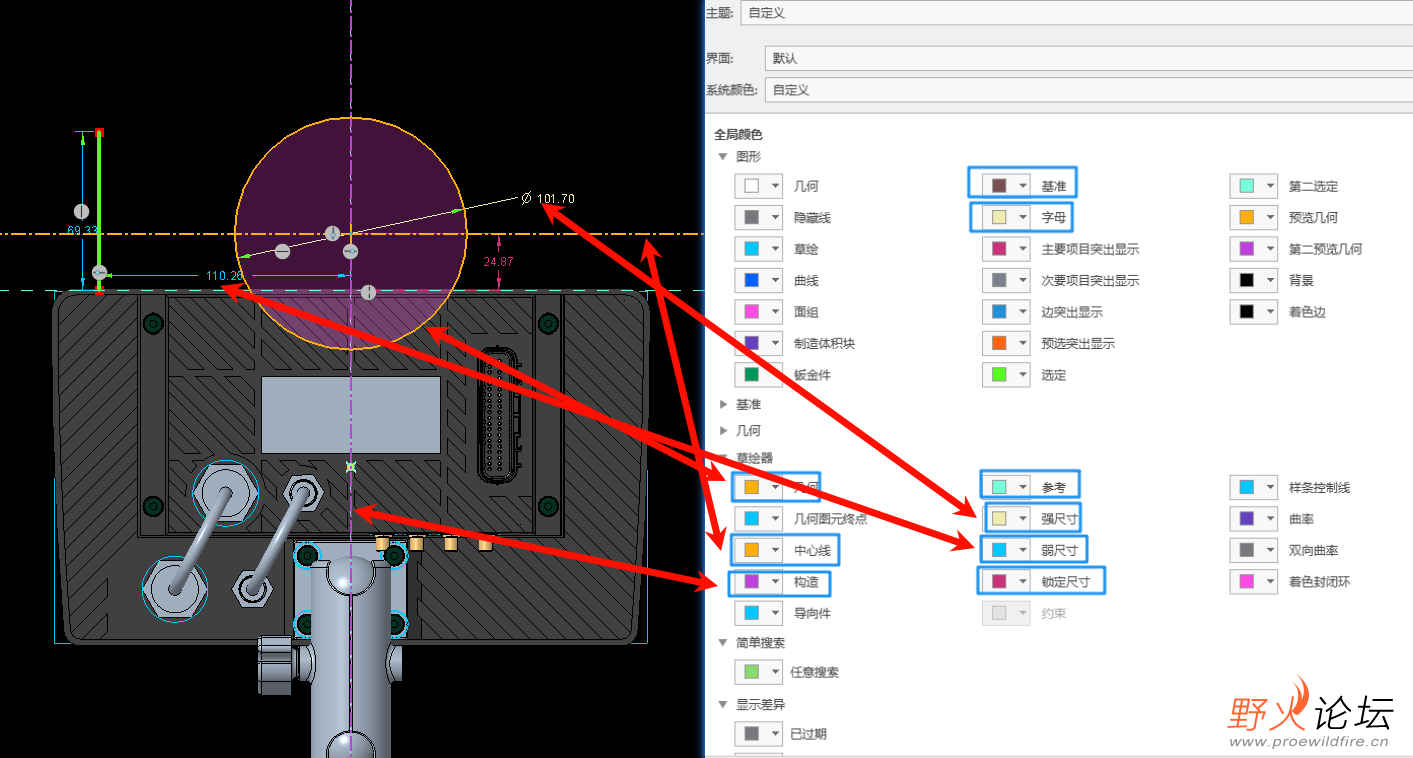

这样效果各种线条尺寸之类的对深色背景是最友好的

至于你说的全部适配，那是不可能的，白色背景和黑色背景光线条就卡死了，根本不可能，你要么喜欢深色底色，要么浅色底色，不可能全适配了

syc5572

谢谢分享

じ☆ve森

proeWildfire 5.0 怎样设置？

kakaxiio

じ☆ve森 发表于 2024-11-20 11:01
proeWildfire 5.0 怎样设置？

不知道 好多年没用proe了 忘记了....同宗同源的 感觉差不多一样吧 .....

深圳包哥

kakaxiio 发表于 2024-11-19 10:10
这个我也很纠结，有一段时间特意研究哪个代表啥颜色，很纠结。。。。。。。。。。
后来我琢磨明白了，省 ...

谢谢耐心解答，你可能理解错我意思了，我要的是一个比较漂亮的背景颜色配合适的各种尺寸颜色，然，原装的颜色显然是通过了适配调整，应该说是比较合适的。但背景色似乎显得过于沉闷。

s13b001

那我想2d 和 3d  都是渐变背景有办法吗

kakaxiio

s13b001 发表于 2025-1-6 16:40
那我想2d 和 3d  都是渐变背景有办法吗

没办法 目前2D只能是纯色
不过我可以推荐个色号 比较接近
背景颜色 RGB=51 51 102
渐变颜色 RGB(上)=51 51 102 RGB(下)=255 255 55
这个颜色来自catia的那个默认颜色，看着比较舒服
