工程图

fangarvin · 发表于 2024-11-4 13:50

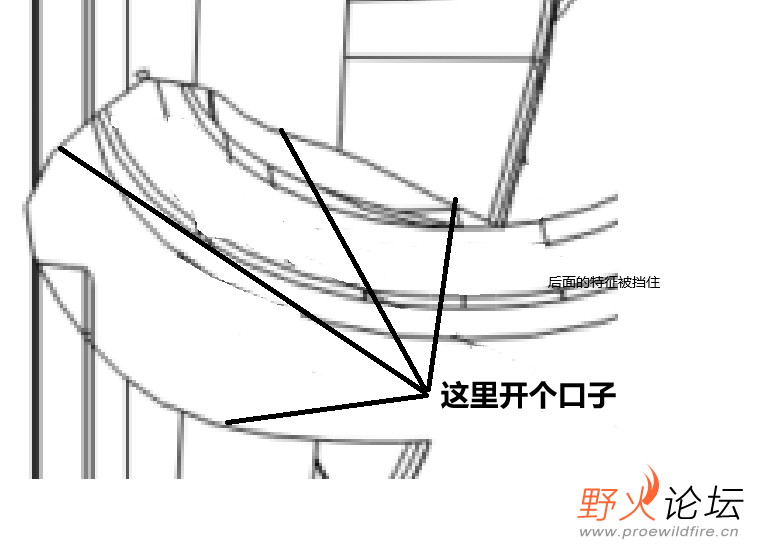

这种视图怎么画？开个破口，方便显示被挡住的那部分特征。

xuyanyuan · 发表于 2024-11-4 14:11

截面局部剖

fangarvin · 发表于 2024-11-4 23:56

xuyanyuan 发表于 2024-11-4 14:11
截面局部剖

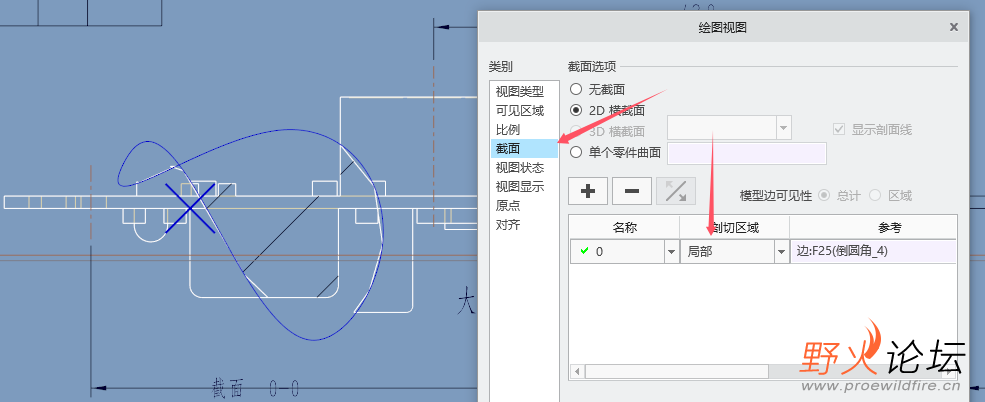

不是的喔，是先在后面的台阶上做一个截面在这个视图中选择哪个截面即使前面是红色的叉叉也没关系，然后再选局部剖，就可以啦。

深圳包哥 · 发表于 2024-11-5 08:13

楼主厉害
