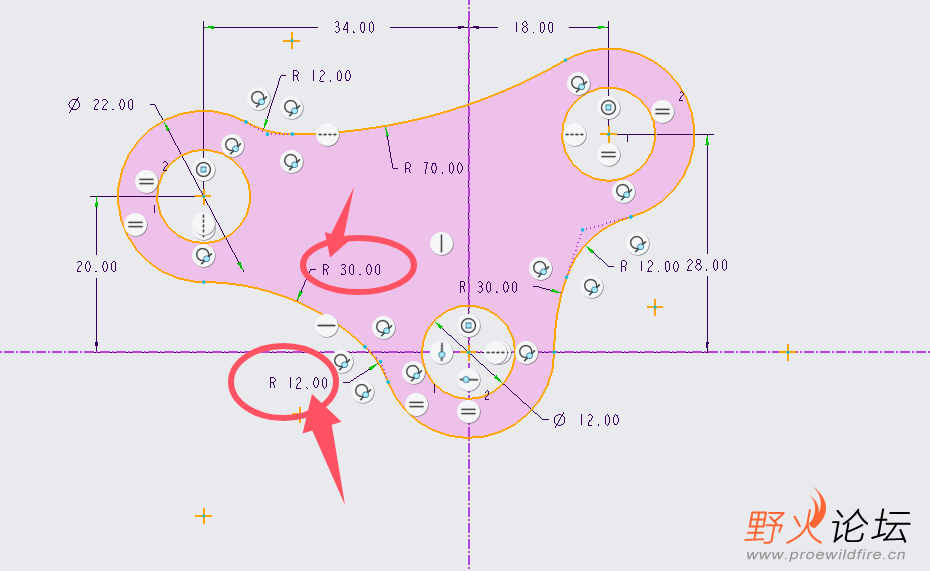

求助草绘里面这两段圆弧是怎么画出来的

pspaaafkh

求助草绘里面这两段圆弧是怎么画出来的？

xuyanyuan

你可能用AUTOCAD做法才出现这问题
CREO草绘的做法是画个轮廓样子,后修改尺寸

小小饭

你要问在CAD里面怎么画这两个圆弧或许有人回答你

xuanqianbian

上面的参数都齐全，你要是不是知道那一段怎么出现，你单独把一条删除，然后看怎么复原就好了，
你删掉以后有两种方式：
①圆弧，直接选两端点做圆弧，然后输入半径（直径）；
②圆，随便在那个地方画圆，然后约束相切，调整半径（直径）；或者你先确定圆心在XY坐标确定坐标点，然后输入半径（直径）

yu865895712

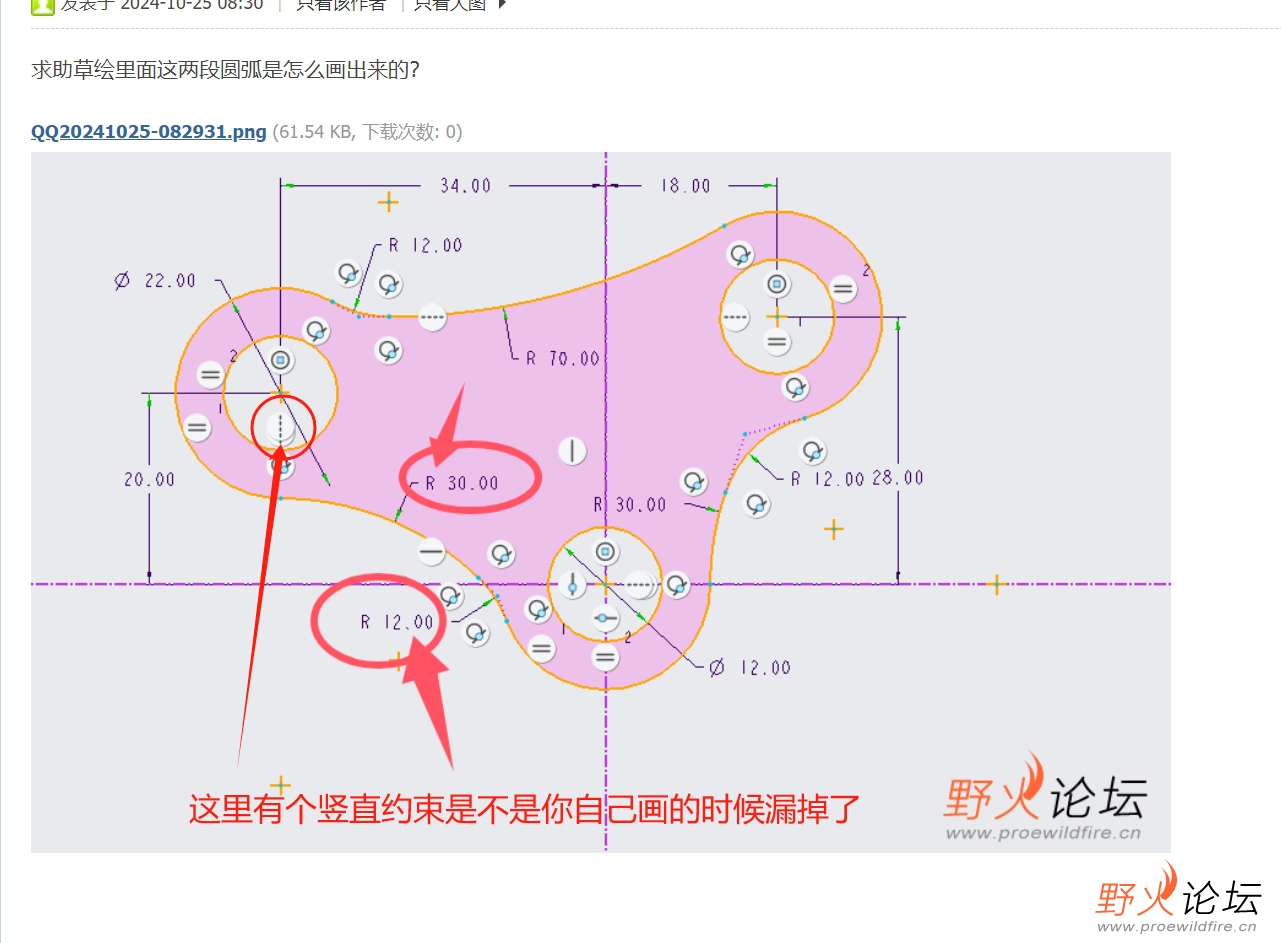

这个图算是比较简单的草绘图，这里有个竖直的约束你看是不是你画的时候漏掉了，别的就是最基础的

pspaaafkh

yu865895712 发表于 2024-10-25 09:51
这个图算是比较简单的草绘图，这里有个竖直的约束你看是不是你画的时候漏掉了，别的就是最基础的 ...

感谢指导，那个切点和圆心在同一条竖直线上

pspaaafkh

xuyanyuan 发表于 2024-10-25 08:42
你可能用AUTOCAD做法才出现这问题
CREO草绘的做法是画个轮廓样子,后修改尺寸 ...

有个切点和上面的圆心在同一条竖直线上，漏了这一个约束

pspaaafkh

xuanqianbian 发表于 2024-10-25 09:38
上面的参数都齐全，你要是不是知道那一段怎么出现，你单独把一条删除，然后看怎么复原就好了，
你删掉以后 ...

有个切点和上面的圆心在同一条竖直线上，漏了这一个约束

pspaaafkh

小小饭 发表于 2024-10-25 08:42
你要问在CAD里面怎么画这两个圆弧或许有人回答你

有个切点和上面的圆心在同一条竖直线上，漏了这一个约束

gsphzc

这个规尺作图也不难。
