求此类轴断面的画法

ColdwhiteP

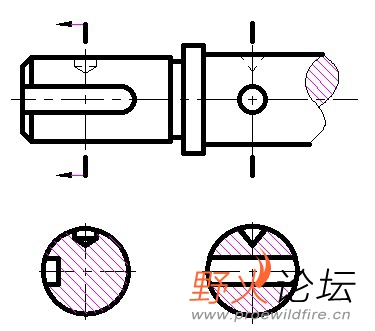

如何能用CREO / CAD 画出如图此种轴断面剖视图，求大佬掌眼

ColdwhiteP

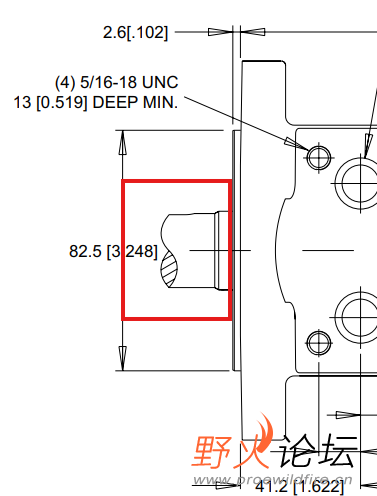

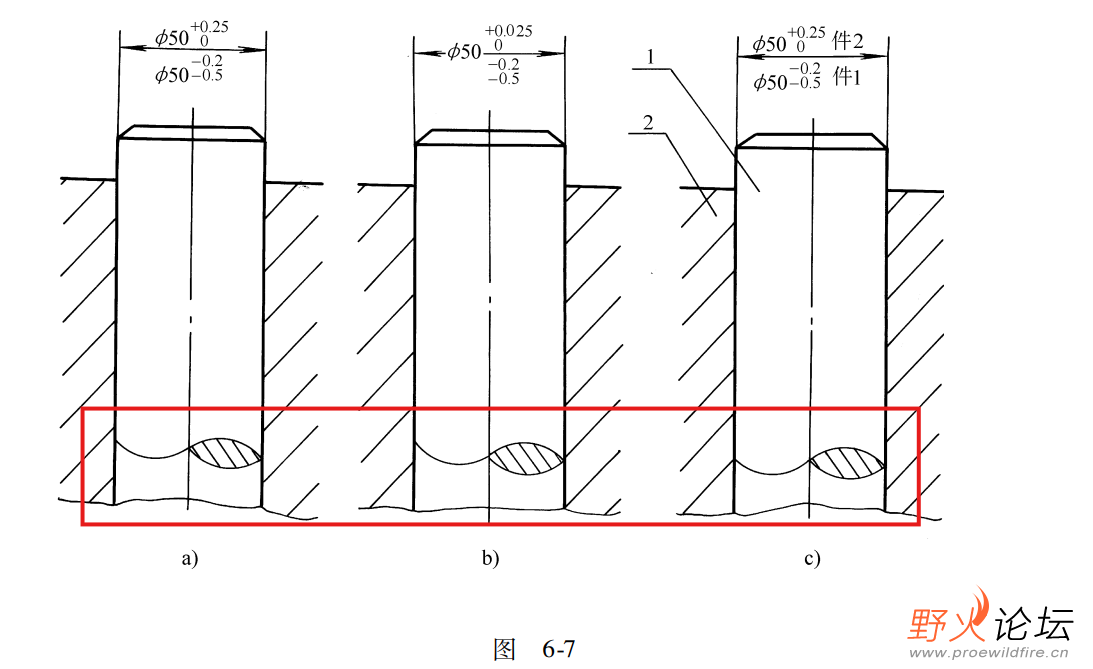

诸如此类机械制图手册中的 画法，可以用CREO实现嘛

godhlcs

虽然我不喜欢这种繁文缛节，但还是可以做出效果的。

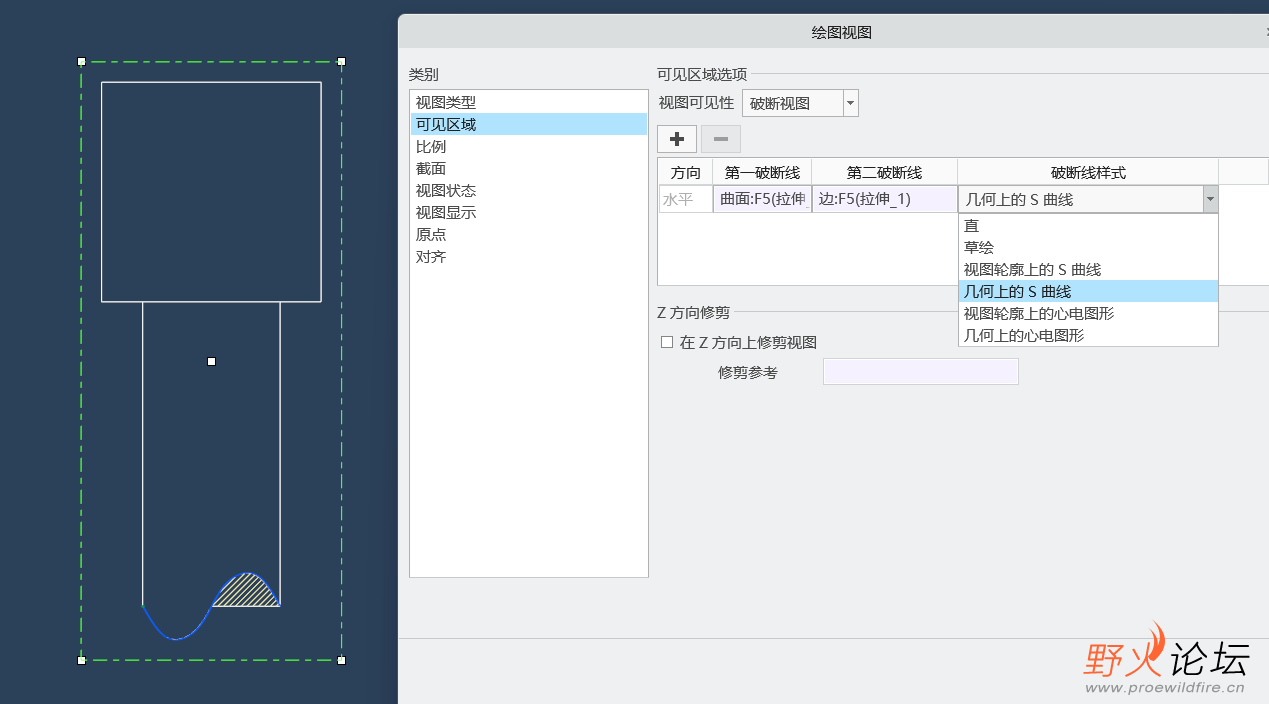

第一步：

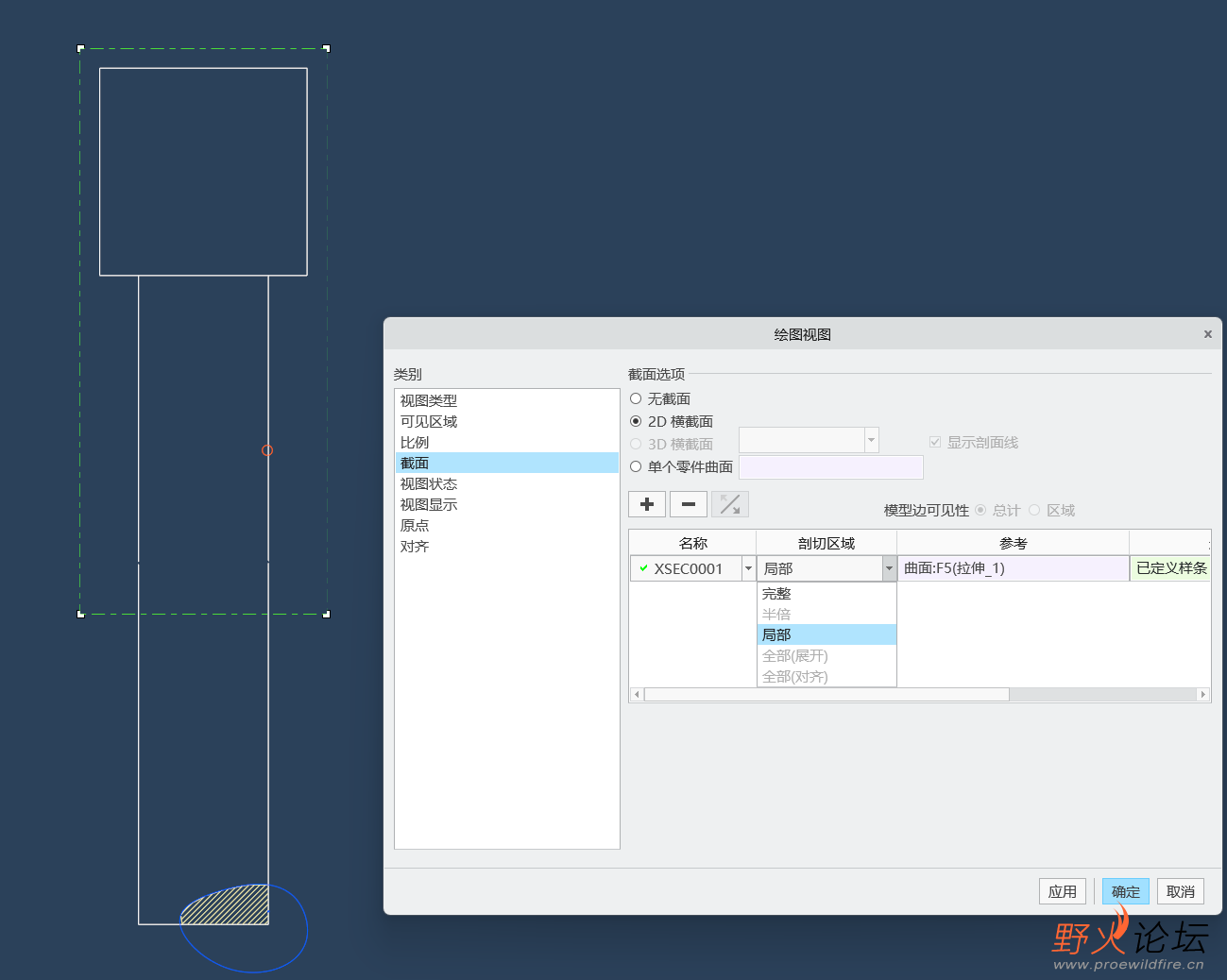

第二步：

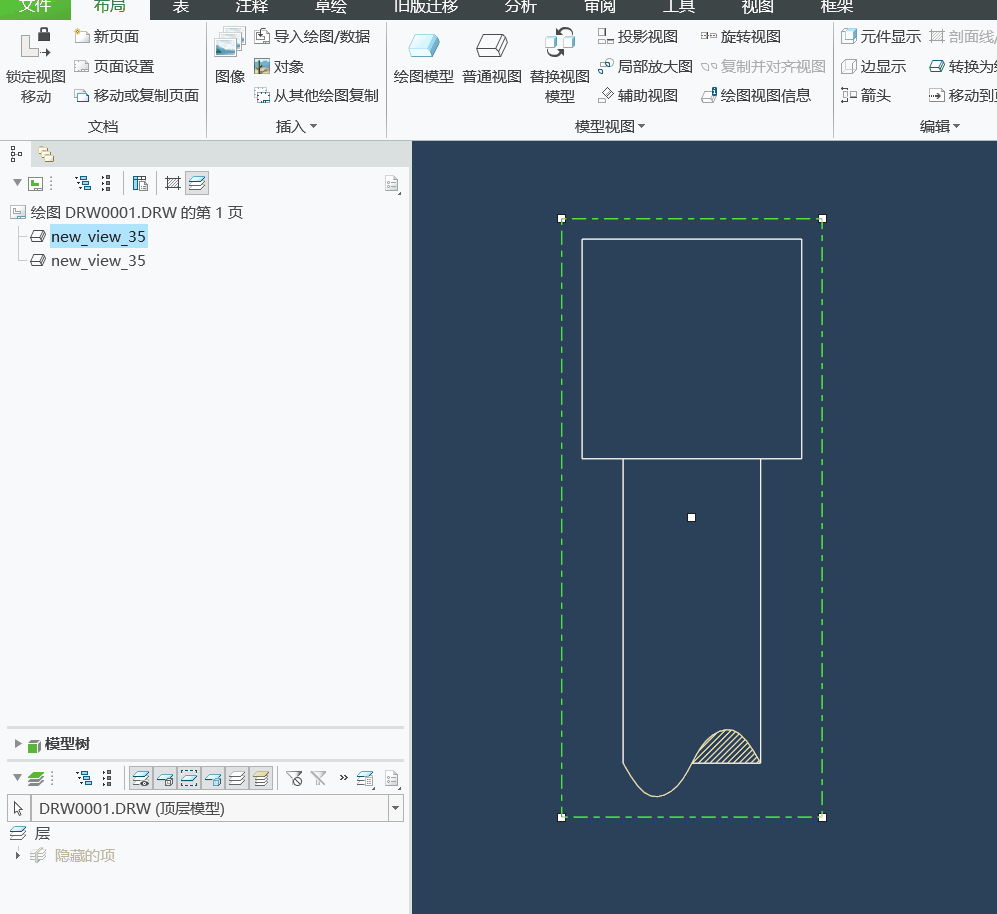

成果展示↓

amd

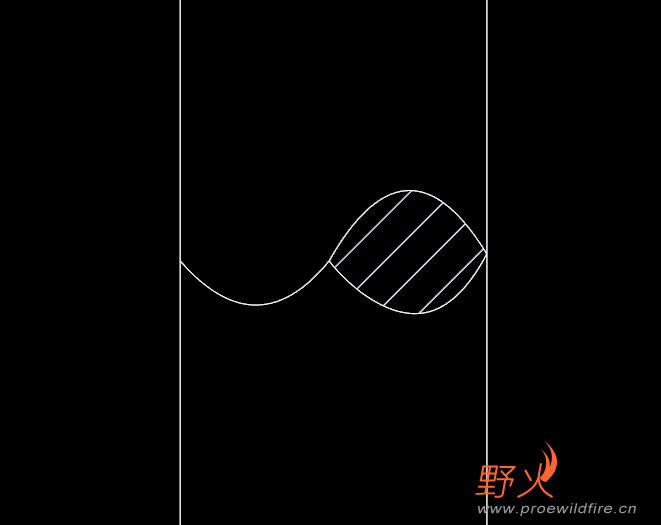

学习一下破断视图。我都是直接在草绘里直接画，懒人画法

ColdwhiteP

godhlcs 发表于 2024-9-23 14:31
虽然我不喜欢这种繁文缛节，但还是可以做出效果的。

学习了 破断视图，感谢大佬指点

ColdwhiteP

amd 发表于 2024-9-23 16:30
学习一下破断视图。我都是直接在草绘里直接画，懒人画法

感谢大佬，谢谢指点

暴风雨

谢谢分享 学到了

小小饭

godhlcs 发表于 2024-9-23 14:31
虽然我不喜欢这种繁文缛节，但还是可以做出效果的。

又学到了，棒棒的。
