creo工程图导出dwg颜色完全变了

蓝色沉淀3

为啥我的creo工程图里面设置的标注是红色，导出cad后就变成黄色了，怎样才能我的creo工程图里面是啥颜色导出就是啥颜色不变呢？

钟汉昌

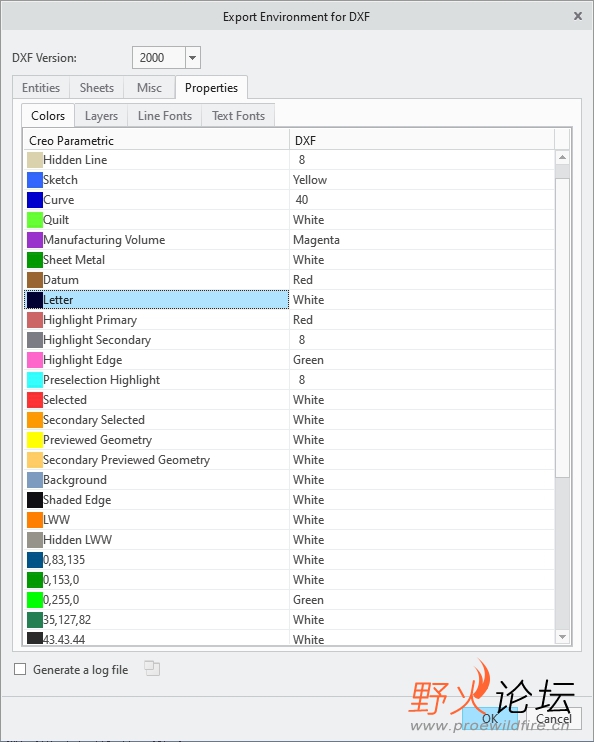

属性里面设置，对应的图层颜色，对应数字是cad里面的索引编号。

蓝色沉淀3

钟汉昌 发表于 2024-7-31 09:48
属性里面设置，对应的图层颜色，对应数字是cad里面的索引编号。

这个每次导出都要设置一下好麻烦，有么有永久设置方法

apsfhvk

新建的模板改了，就不用每次设置

蓝色沉淀3

apsfhvk 发表于 2024-7-31 17:15
新建的模板改了，就不用每次设置

工程图模版？工程图模板里面也没有永久设置这个的吧

钟汉昌

1.新建记事本改名为：dxf_export.dep_dxf ；自行选择保存位置。粘贴以下代码（具体可以逐步修改测试是否是自己想要的，也可以对应增加）

1. map_layer  Dxf_Continuous_line  solidline！实线层

2. map_layer  Dxf_Axis  centerline！中心线层

3. map_layer  Dxf_Hidden_line  dashed！虚线层

4. map_layer  Dxf_Hatching  dim！尺寸线层

5. map_layer  Dxf_Dimension  dim！尺寸线层

6. map_layer  Dxf_Table  dim！尺寸线层

7. map_layer  Dxf_Ballon  dim！尺寸线层

8. map_layer  Dxf_Format  format！图框层

9. map_layer  Dxf_Text  text！文字层

10.

11.

12. map_color  BACKGROUND_COLOR！（背景）

13. map_color  DIMMED_COLOR  8！（加亮-次要）

14. map_color  LETTER_COLOR  7！绿色（信纸）

15. map_color  HIGHLIGHT_COLOR！（加亮-主要）

16. map_color  EDGE_HIGHLIGHT_COLOR  3！绿色（加亮-边）

17. map_color  GEOMETRY_COLOR  7！白色(几何）

18. map_color  HIDDEN_COLOR  8！深灰色（隐藏线）

19. map_color  SHEETMETAL_COLOR  7！白色（钣金件）

20. map_color  CURVE_COLOR ！（曲线）

21. map_color  SECTION_COLOR 2！（剖面、草绘曲线）

22. map_color  DATUM_COLOR  1！红色（基准轴）

23. map_color  PRESEL_HIGHLIGHT_COLOR  8！深灰色（预选加亮）

24.

25.

26. map_line_style  geometry  continuous！实线

27. map_line_style  centerline  center！中心线

28. map_line_style  hidden  dashed！虚线

29. map_line_style  phantom  dashed！虚线

30. map_line_style  leader  continuous！实线

31.

32. DXF_EXPORT_FORMAT                 2000

33. DXF_OUT_DRAWING_SCALE             NO

34. DXF_OUT_SCALE_VIEWS               NO

35. DXF_OUT_SEP_DIM_W_BREAKS          NO

36. INTF2D_OUT_STROKE_TEXT            NONE

37. INTF2D_OUT_ACAD_SPLINES           AS_SPLINE

38. INTF2D_OUT_ACAD_HATCHES           AS_HATCH

39. INTF_OUT_LAYER                    NONE

40. INTF2D_OUT_ACAD_MTEXT             YES

41. INTF2D_OUT_ACAD_UNICODE           YES

42. INTF2D_OUT_ACAD_TEXT_ALIGN        AS_IS

43. INTF2D_OUT_PNT_ENT                YES

44. INTF2D_OUT_OPEN_LOG_WINDOW        YES

复制代码

2.config增加

1. intf2d_out_dxf_mapping_file $PRO_DIRECTORY\loggin\dxf_export.dep_dxf     （目录自行和第一步的对应）

2.

3. mapkey dwc @MAPKEY_LABELexport_dxf_cur;~ Close `main_dlg_cur` `appl_casc`;\

4. mapkey(continued) ~ Command `ProCmdModelSaveAs` ;~ Open `file_saveas` `type_option`;\

5. mapkey(continued) ~ Close `file_saveas` `type_option`;\

6. mapkey(continued) ~ Select `file_saveas` `type_option` 1 `db_137`;\

7. mapkey(continued) ~ Activate `file_saveas` `chk_customize_export` 1;\

8. mapkey(continued) ~ Activate `file_saveas` `OK`;\

9. mapkey(continued) ~ Select `export_2d_dlg` `Points_Group` 1 `as_points`;\

10. mapkey(continued) ~ Select `export_2d_dlg` `Notes_Group` 1 `as_notes`;\

11. mapkey(continued) ~ Activate `export_2d_dlg` `Unicode_Button` 1;\

12. mapkey(continued) ~ Open `export_2d_dlg` `Version_Menu`;~ Close `export_2d_dlg` `Version_Menu`;\

13. mapkey(continued) ~ Select `export_2d_dlg` `Version_Menu` 1 `2000`;\

14. mapkey(continued) ~ Activate `export_2d_dlg` `OK_Button`;~ Activate `UI Message Dialog` `ok`;

15. mapkey dwa @MAPKEY_LABELexport_dxf_all;~ Close `main_dlg_cur` `appl_casc`;\

16. mapkey(continued) ~ Command `ProCmdModelSaveAs` ;~ Open `file_saveas` `type_option`;\

17. mapkey(continued) ~ Close `file_saveas` `type_option`;\

18. mapkey(continued) ~ Select `file_saveas` `type_option` 1 `db_137`;\

19. mapkey(continued) ~ Activate `file_saveas` `chk_customize_export` 1;\

20. mapkey(continued) ~ Activate `file_saveas` `OK`;\

21. mapkey(continued) ~ Select `export_2d_dlg` `ExportOptions_Tab` 1 `Sheets_Layout`;\

22. mapkey(continued) ~ Select `export_2d_dlg` `SheetOpt_Group` 1 `all_paper`;\

23. mapkey(continued) ~ Select `export_2d_dlg` `ExportOptions_Tab` 1 `Entities_Layout`;\

24. mapkey(continued) ~ Open `export_2d_dlg` `Version_Menu`;~ Close `export_2d_dlg` `Version_Menu`;\

25. mapkey(continued) ~ Select `export_2d_dlg` `Version_Menu` 1 `2000`;\

26. mapkey(continued) ~ Activate `export_2d_dlg` `OK_Button`;~ Activate `UI Message Dialog` `ok`;

复制代码

3. 快捷键 dwc导出当前页面的dxf；dwa导出所有页面。

以上仅供参考

apsfhvk

有用论坛里大神们模板的习惯没有？如果有做的话，一般有转格式的dxf_export.pro文件，然后按照对应的颜色设置成自己想要的颜色就行，工程图里的模板标准都是引用那个文件，所以就不用每次设置，这里截图比较麻烦，教程很难做，你可以搜索一下论坛里的模板参考一下
