如何在同一个工程图里面放置两个三视图，一个开门一个关门

20171207 · 发表于 2024-4-15 10:09

本帖最后由 20171207 于 2024-4-15 10:11 编辑

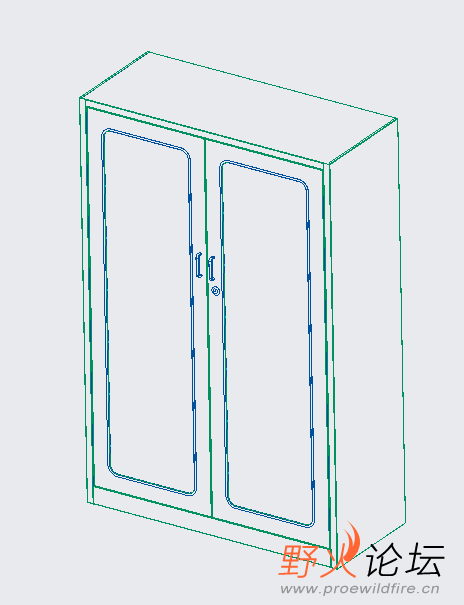

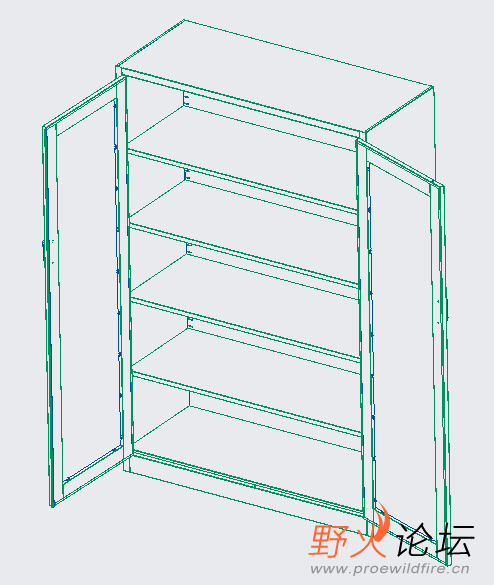

如图中的，变更主图的门角度后投影图也会改变，有没有一种两全的方法？
1、并排放两个三视图，一个开门状态，一个关门状态；
2、标注的投影图是关门状态。

dccdty · 发表于 2024-4-15 18:30

本帖最后由 dccdty 于 2024-4-15 18:31 编辑

装配用销链接，拖动门开合角度，使用快照勾选用于工程图

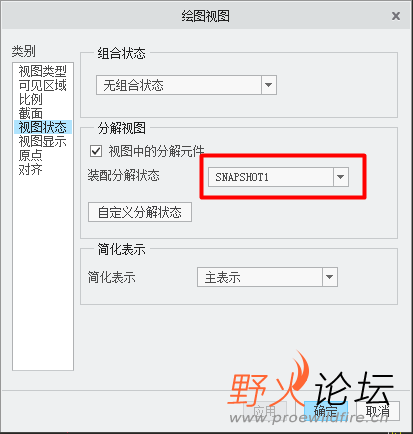

工程图里面插入快照视图（与分解图类似）

a811215808 · 发表于 2024-4-15 10:33

类似钣金展平，我看他们是用“简化表示”吧

20171207 · 发表于 2024-4-15 13:30

本帖最后由 20171207 于 2024-4-15 13:31 编辑

a811215808 发表于 2024-4-15 10:33
类似钣金展平，我看他们是用“简化表示”吧

角度好像不行吧，稍微尝试了下，无法调整两个角度共存
简化只能调整零件的显示和隐藏

Justin_zzw · 发表于 2024-4-15 13:35

装多两只门做简化表示

jy1990702 · 发表于 2024-4-15 13:37

试试族表？

鱼与鱼与驴 · 发表于 2024-4-15 13:44

一个零件多个角度的我不知道，但是可以放两个相同的零件然后设置两个不同的简化表示就可以达到你说的效果

鱼与鱼与驴 · 发表于 2024-4-15 13:47

鱼与鱼与驴发表于 2024-4-15 13:44
一个零件多个角度的我不知道，但是可以放两个相同的零件然后设置两个不同的简化表示就可以达到你说的效果

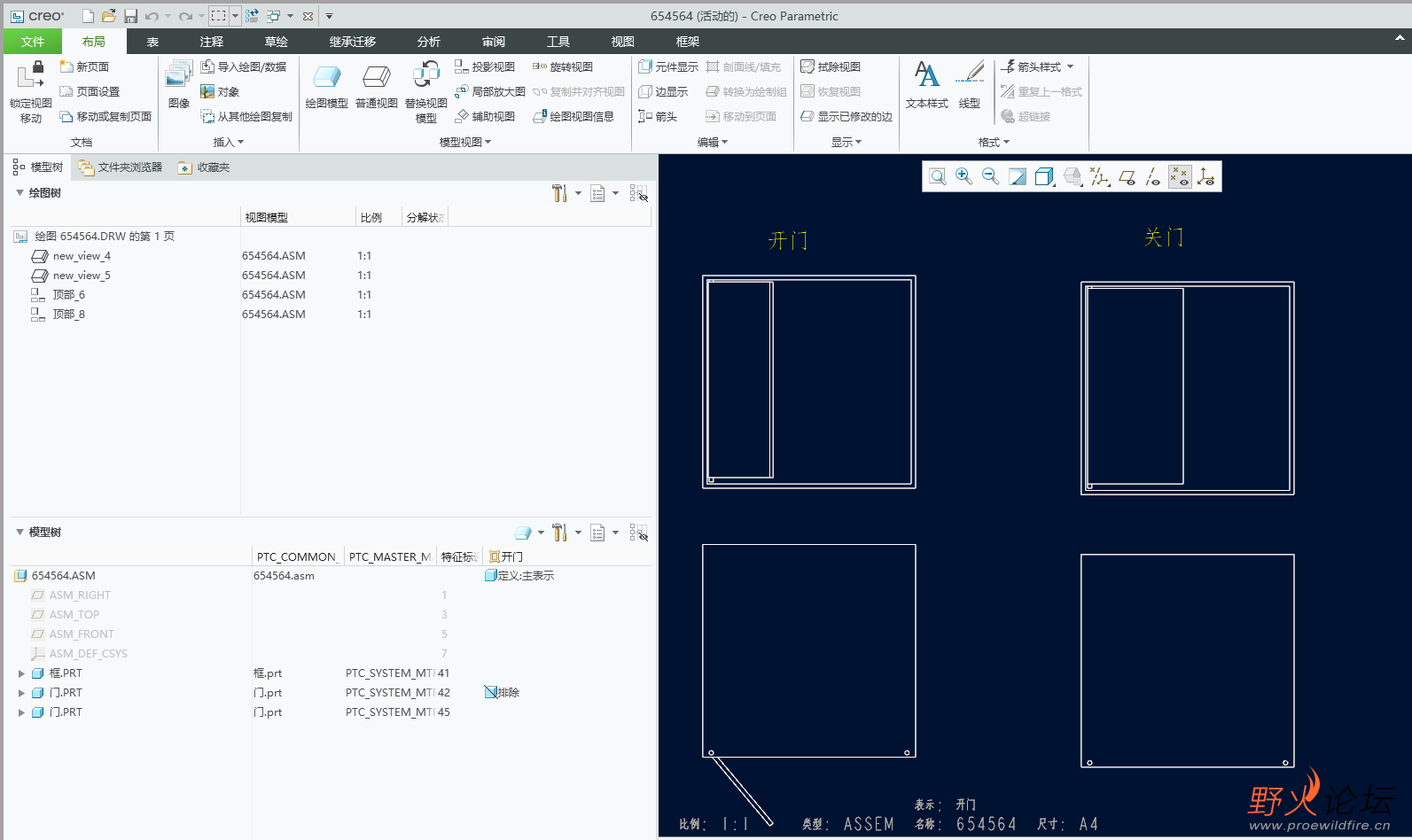

补上2DT图

20171207 · 发表于 2024-4-15 14:47

Justin_zzw 发表于 2024-4-15 13:35
装多两只门做简化表示

多花了时间，后期统计数量麻烦

20171207 · 发表于 2024-4-15 18:55

dccdty 发表于 2024-4-15 18:30
装配用销链接，拖动门开合角度，使用快照勾选用于工程图
工程图里面插入快照视图（与分解图类似）

谢谢，我试试
