[求助] 求助轮状零件的波浪型加强筋怎么绘制

[复制链接]

4

主题

20

回帖

0

威望

实习生

积分
30
发表于 2024-3-22 11:25 | 显示全部楼层 |阅读模式
本帖最后由 dainalax 于 2024-3-22 11:29 编辑

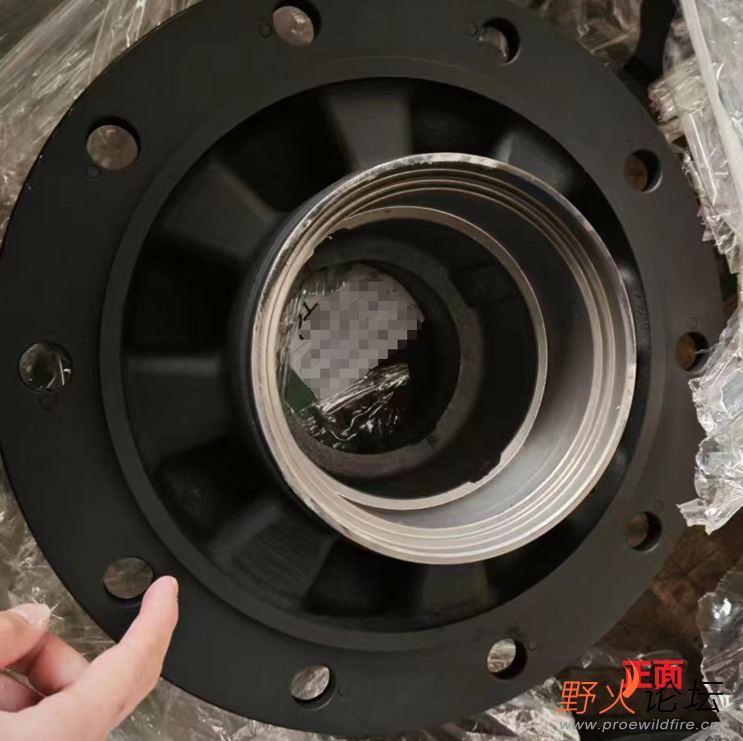

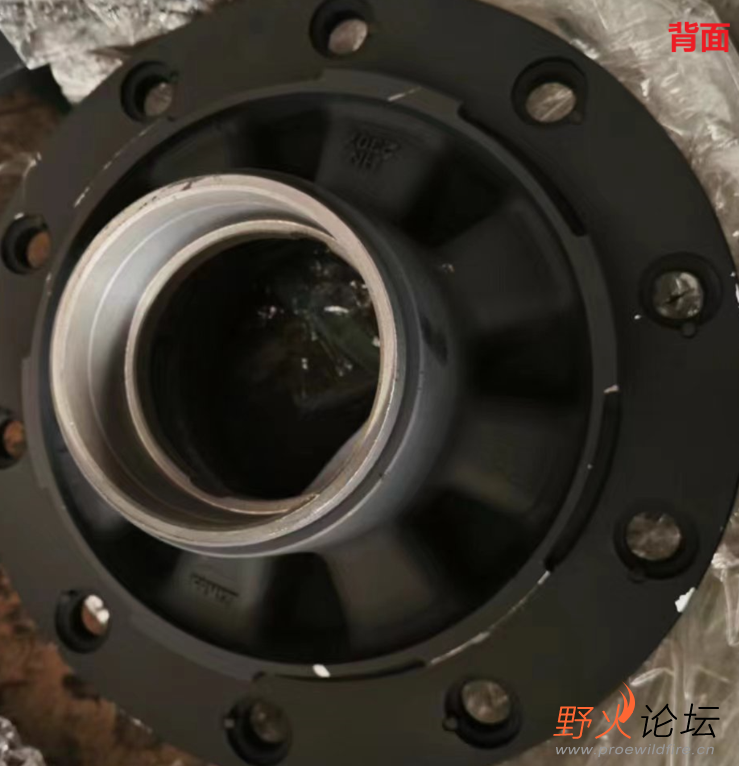

求助轮状零件的波浪型加强筋怎么绘制
想了好几种方案但是都无法画出来
有没有大佬能给个建模思路或者步骤

23

主题

319

回帖

10

威望

工程师

积分
420
发表于 2024-3-22 13:12 | 显示全部楼层
本帖最后由 hirxxx 于 2024-3-22 13:33 编辑

prt0001.prt.rar (324.58 KB, 下载次数: 4, 售价: 2 金钱)
Creo10

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复

使用道具 举报

16

主题

727

回帖

54

威望

讲师

积分
1049

希望之星勋章

发表于 2024-3-22 14:15 | 显示全部楼层
拉伸切除倒圆角不行吗?
回复

使用道具 举报

72

主题

710

回帖

58

威望

讲师

积分
1114

希望之星勋章

发表于 2024-3-22 22:14 | 显示全部楼层
这种又不是外观件,拉伸+圆角做的
回复

使用道具 举报

1

主题

946

回帖

63

威望

讲师

积分
1727

希望之星勋章

发表于 2024-3-22 23:06 | 显示全部楼层
本帖最后由 暗菩提 于 2024-3-22 23:28 编辑

既然是加强筋,你就用轨迹筋命令做呀,大概形状做出来了,拔模,倒角,替代,加减料等再进行细节细化,看你软件功底了!

我的图拔模角度设大了,偏心距离也较大,和楼主的图不是很像,但思路应该是对的。

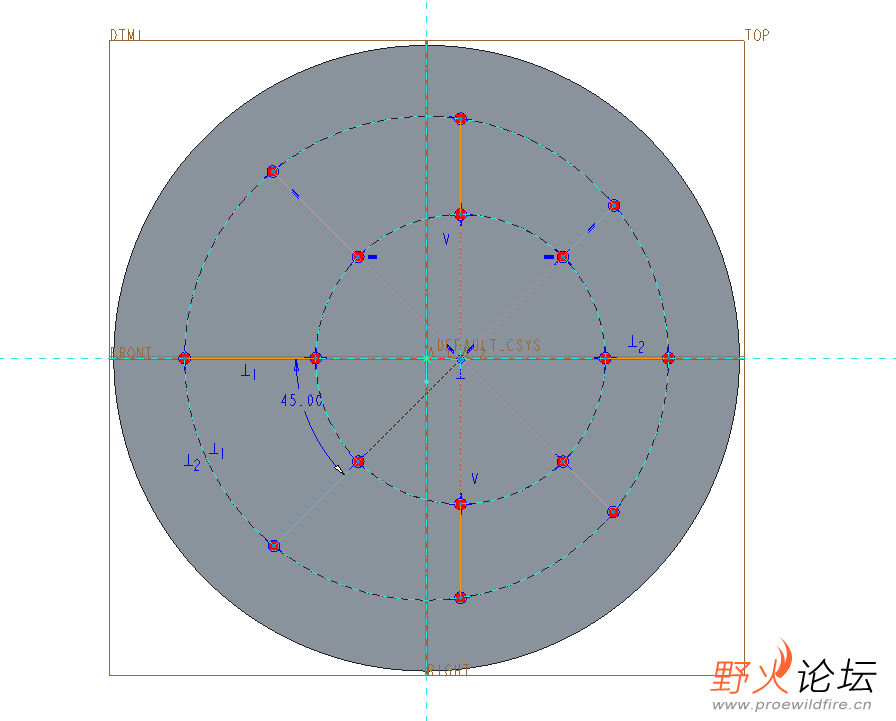

轨迹筋草图

轨迹筋草图

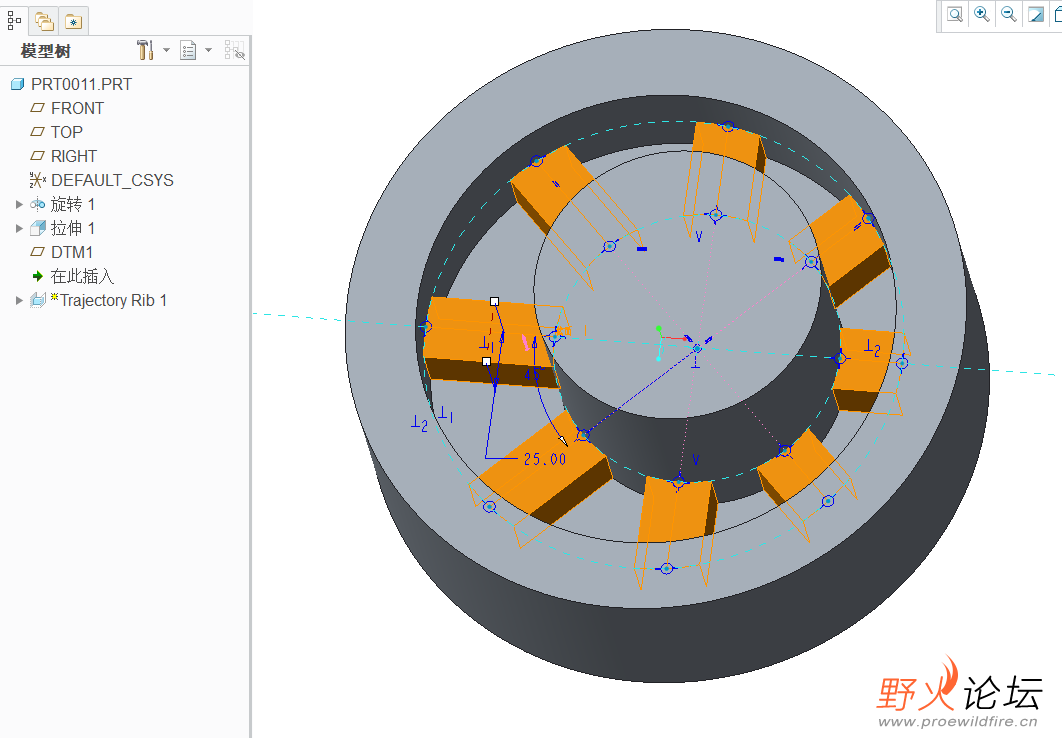

一次生成八个加强筋

一次生成八个加强筋

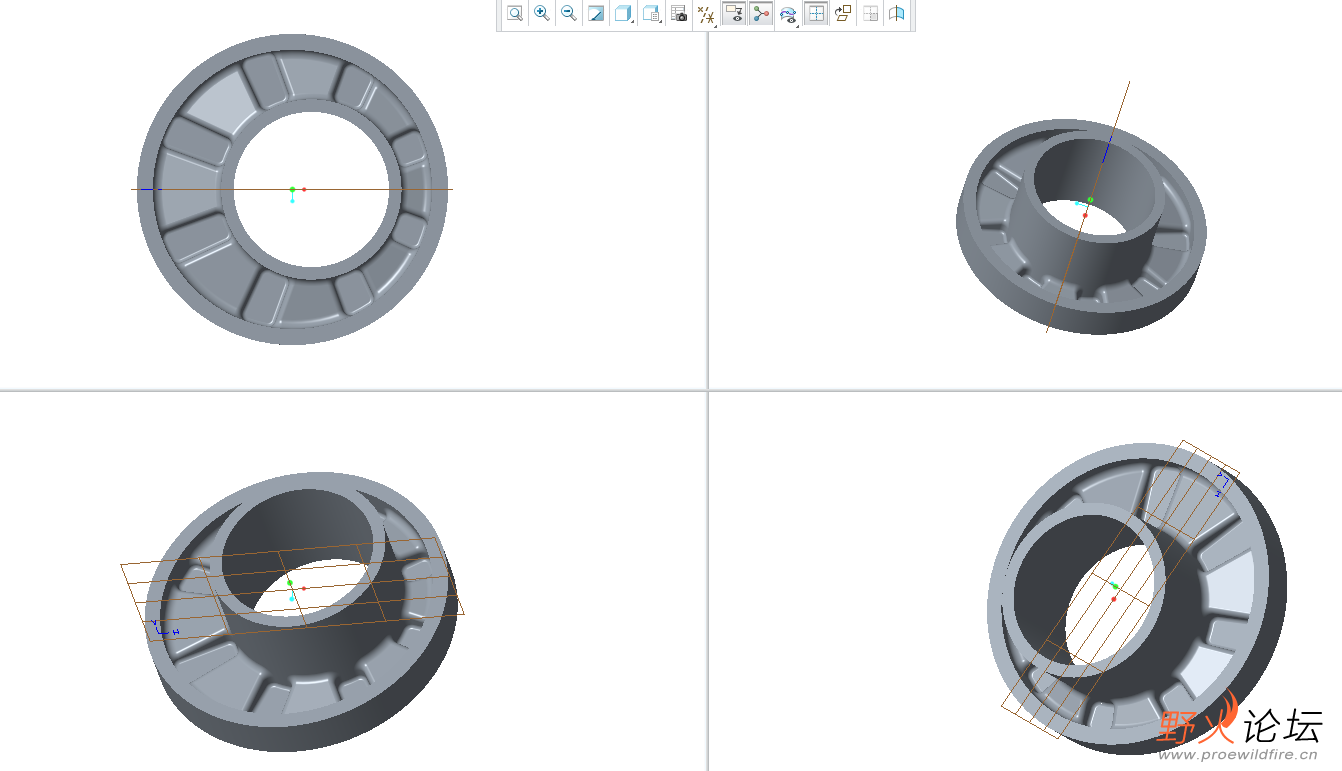

细节化
