工程图中阵列的这个中心圆标注的时候选不上

lengguan · 发表于 2023-11-23 22:39

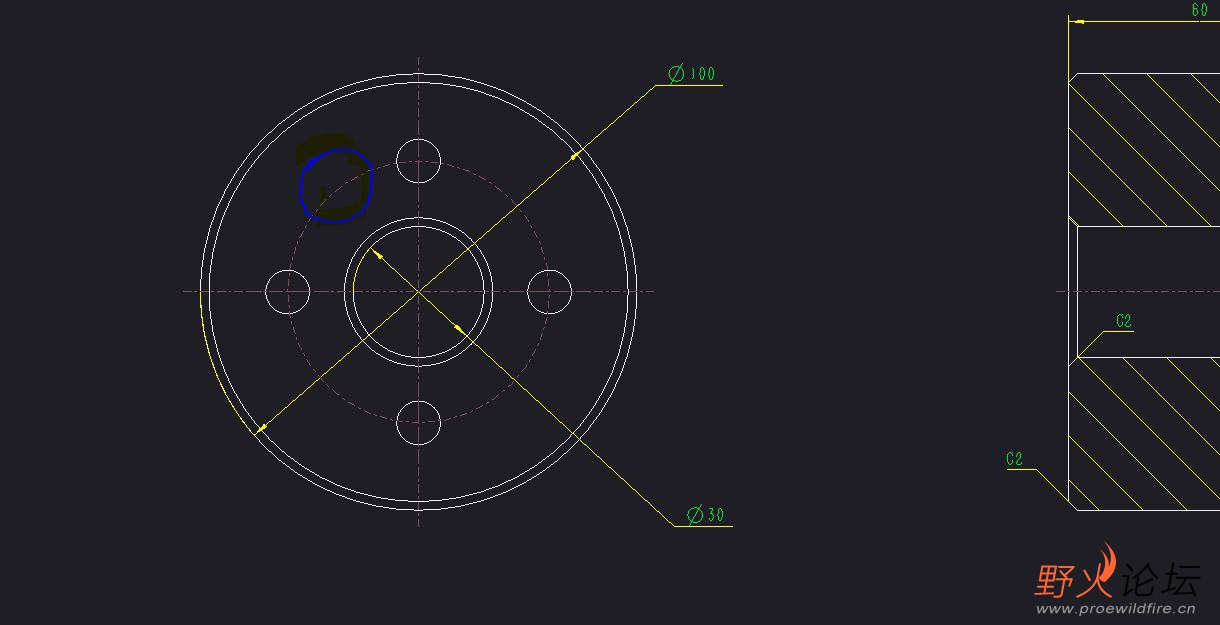

RT，通过注释自动生成的中心圆，想标注直径，选不上是怎么回事？

zhouzhouag · 发表于 2023-11-23 23:51

用工程图草绘。然后转为辅助线的线型。可以标注的

wanghenghui · 发表于 2023-11-24 07:50

本帖最后由 wanghenghui 于 2023-11-24 08:12 编辑

zhouzhouag 发表于 2023-11-23 23:51
用工程图草绘。然后转为辅助线的线型。可以标注的

你推荐了一种还停留在最原始的autoCAD的做法

wanghenghui · 发表于 2023-11-24 07:53

本帖最后由 wanghenghui 于 2023-11-24 08:01 编辑

首先一点 Creo工程图上的尺寸不要用【标注尺寸】来显示今后的主流加工模式肯定使用MBD，你要把尺寸都标注在3D模型上

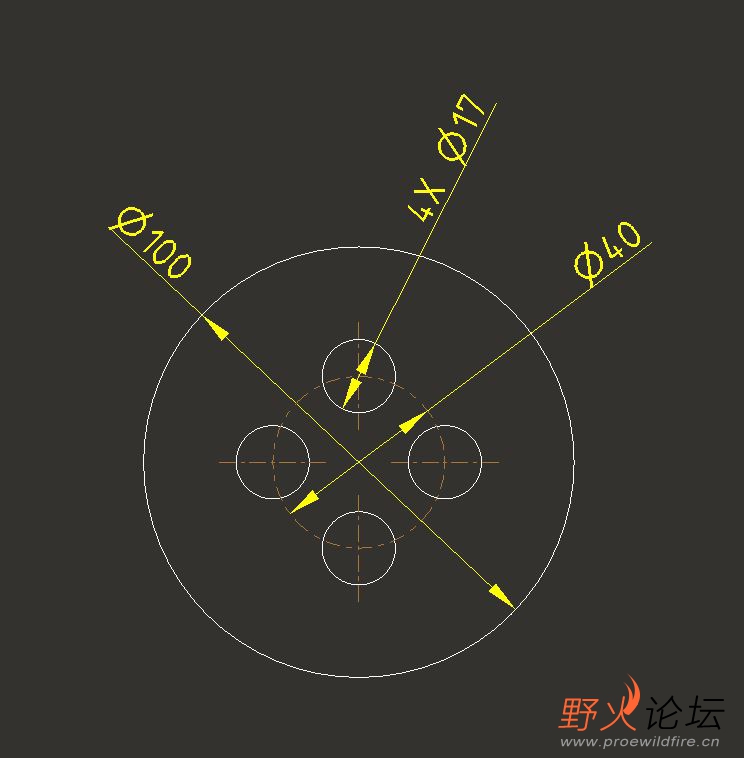

你能用注释生成这个中心圆说明你用到了【孔特征】的直径和角度定位方式你可以用【显示尺寸】来表达

bazingasir · 发表于 2023-11-24 08:56

wanghenghui 发表于 2023-11-24 07:53
首先一点 Creo工程图上的尺寸不要用【标注尺寸】来显示今后的主流加工模式肯定使用MBD，你要把尺寸都标注 ...

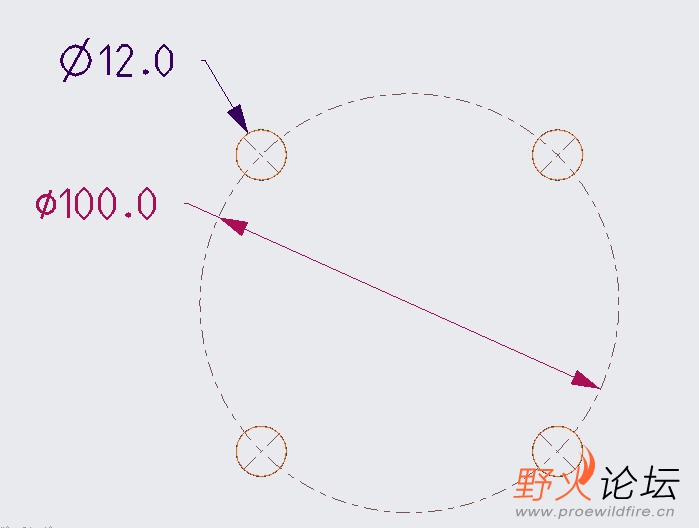

可能是配置的原因，标注出来的尺寸和自动显示出来的尺寸，二者颜色和符号都有差别。

wanghenghui · 发表于 2023-11-24 09:23

本帖最后由 wanghenghui 于 2023-11-24 09:24 编辑

bazingasir 发表于 2023-11-24 08:56
可能是配置的原因，标注出来的尺寸和自动显示出来的尺寸，二者颜色和符号都有差别。

和配置没有毛关系

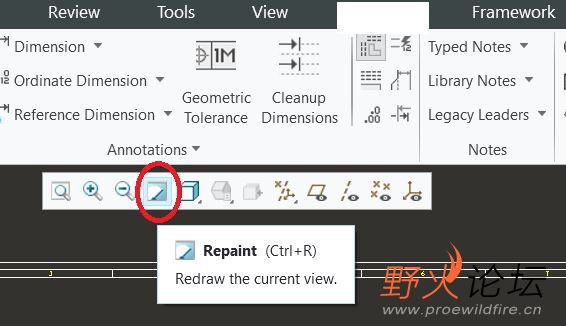

按下图中标出的按钮一下就好了或者快捷键按Ctrl+R也是可以的

bazingasir · 发表于 2023-11-24 09:38

wanghenghui 发表于 2023-11-24 09:23
和配置没有毛关系

按下图中标出的按钮一下就好了或者快捷键按Ctrl+R也是可以的

显然这样不行啊

wanghenghui · 发表于 2023-11-24 09:49

bazingasir 发表于 2023-11-24 09:38
显然这样不行啊

你开心就好

zhouzhouag · 发表于 2023-11-24 18:48

wanghenghui 发表于 2023-11-24 07:50
你推荐了一种还停留在最原始的autoCAD的做法

方法多种多样，仅仅想到的简单方法，而且，这个不一定是孔特征做的，拉伸可以直接做没有必要用孔。至于你说的3D标注，也不敢完全赞同。

lengguan · 发表于 2023-11-24 19:25

wanghenghui 发表于 2023-11-24 07:53
首先一点 Creo工程图上的尺寸不要用【标注尺寸】来显示今后的主流加工模式肯定使用MBD，你要把尺寸都标注 ...

OK，学到了，不过好像孔特征做的才有这种效果，拉伸切除的还是标注不了。
