运动仿真的轨迹问题

lemon0758 · 发表于 2023-11-22 10:30

请教大神们，

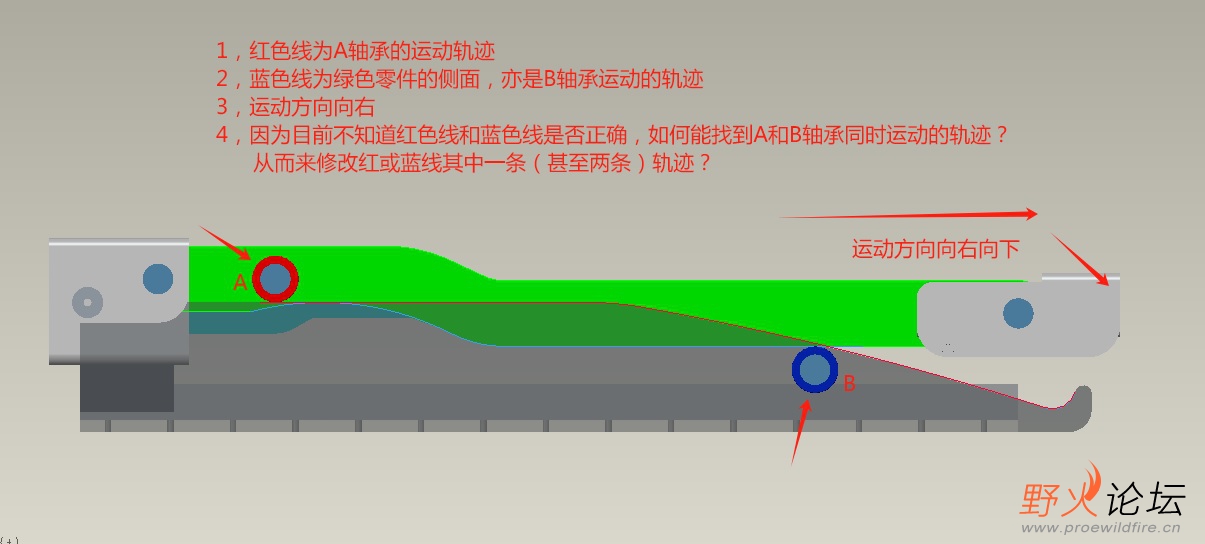

这是一个运动仿真的轨迹问题：上层零件通过中间两条导轨滑块固定，滑块直线滑块，如图示方向向右，上层零件有两条摆臂，通过两组轴承（分别为A，B）为运动轴。当组件向右向下运动时，A点沿红色线（轨迹）运动；B点不动，但与之相接触的蓝色线（绿色零件的边沿）向右向下运动。由于这些零件是本人单独画的，不知道红色和蓝色线这两个轨迹是否正确，需要通过运动仿真模拟出轨迹，从而修改其中一条或两条轨迹。
附有图片和3D图。（我个人用的是creo 2.0 M040版本)

请教各位大神们的帮助。

谢谢大家！

tower_cqu · 发表于 2023-11-22 10:50

压缩文件不全，解压不了

lemon0758 · 发表于 2023-11-22 11:37

我把它分开压缩，你解压后放在一起就好。

zpj415263 · 发表于 2023-11-23 08:02

大致应该是这样的。有小偏差可以优化优化，其实CAD通过多个点也可以逼近这条曲线。

新建文件夹.part1.rar (800 KB, 下载次数: 14)

新建文件夹.part2.rar (800 KB, 下载次数: 13)

新建文件夹.part3.rar (246.57 KB, 下载次数: 13)

chen780404 · 发表于 2023-11-23 18:53

大佬很牛B，这方面的教程真的很少。

lemon0758 · 发表于 2023-11-28 17:05

zpj415263 发表于 2023-11-23 08:02
大致应该是这样的。有小偏差可以优化优化，其实CAD通过多个点也可以逼近这条曲线。

大佬，我用的是2.0版本，打不开你的图，搞不明白是如何做的。可否教教我？

lemon0758 · 发表于 2024-11-20 11:19

轴承的运动轨迹不变。
想修改四连杆ABCD四根杆的长度，怎么求各条连杆的长度?
20241120-01
