零件模式带参数化图框怎么自动调整

h416404191

syc5572 发表于 2023-11-12 21:09
还没加过，挺新鲜，零件模式下能显示工程视图和图框，怎么弄得？前辈，请教一下，谢谢

没啥实用性，你可以把2D线框图理解为背景图片

syc5572

h416404191 发表于 2023-11-13 10:42
没啥实用性，你可以把2D线框图理解为背景图片

谢谢指教

lengguan

这么做的实际意义是什么呢？

wanghenghui

啊~气 发表于 2023-11-13 09:46
盒子有没有不知道   但付费教程有  70块

无维网的教程确实不错 挺有良心的 我自己用着挺好的

我曾试图把它推荐公司 公司每年花钱找PTC官方老师来培训3天 都要五六万 其实学不到什么

可惜的是冰大的教程需要安装一个插件 公司IT不让装  外企对这些管控很严格

如果你用的Creo来画图 花个几百块钱买份教程 不要舍不得 这真的对你有用

qq202777898

你看刘智聪的钣金视频里面有个教程是把图框做成符号，相关参数都放符号里面，把符号放出来的时候修改符号大小就能修改图框大小，和你那个异曲同工

啊~气

qq202777898 发表于 2023-11-14 09:47
你看刘智聪的钣金视频里面有个教程是把图框做成符号，相关参数都放符号里面，把符号放出来的时候修改符号大 ...

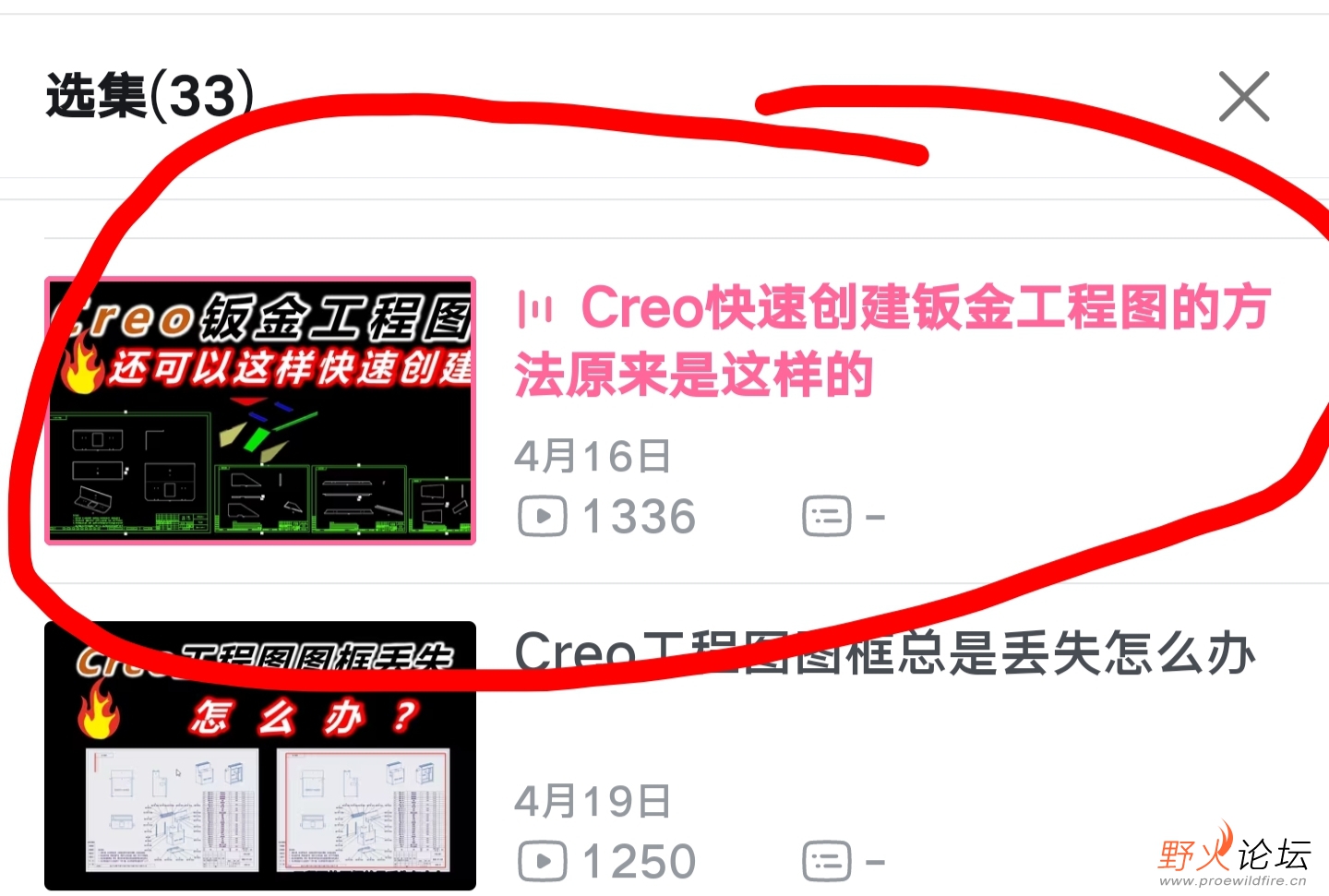

能发个截图吗，我去找找

qq202777898

啊~气 发表于 2023-11-14 10:05
能发个截图吗，我去找找

其实就是把图框做成符号，没有什么难点的，你又软件基础一点就通了

啊~气

qq202777898 发表于 2023-11-14 13:12
其实就是把图框做成符号，没有什么难点的，你又软件基础一点就通了

做成符号这事可以做到，符号怎么自动变大变小呢？冰大的符号能在零件环境自动调整,始终布满整个窗口，刘志聪的符号是在绘图环境手动输入大小，两人的应用环境不一样。

qq202777898

啊~气 发表于 2023-11-15 08:13
做成符号这事可以做到，符号怎么自动变大变小呢？冰大的符号能在零件环境自动调整,始终布满整个窗口， ...

大哥 你在3D环境定义注释的 时候 有一个选项是平行 你的显示器平面的！你把这个 符号高度 设置 和你屏幕高度一样高就可以了，你不知道绘图的2D符号是可以在3D注释下使用的？？？他们是通用的你知不知道？？无论你怎么缩放都是固定在屏幕上不变的，相当于一张贴纸贴在你显示器上，，，我建议你直接花钱买教程吧！ ！ ！

Promanor

mcuikai 发表于 2023-11-13 07:47
比较简单
1.按右下角图框，做个符号，符号关联相关PRT信息
2.3D标注模式下，插入此符号即可。（选择垂直 ...

你说的右下角图框在哪啊，没找到。还有上面的三视图投影和标注是怎么在零件图显示出来啊
