今天学习了一下创建ISDX曲线

wh198194 · 发表于 2023-11-5 22:48

基本上弄明白了
都是在这个论坛上搜索下载的
用的是Creo 6.0曲面设计教程中的源文件
看的是Creo 4.0曲面设计教程.pdf

10.1  ISDX曲线基础
ISDX曲线是经过两个端点（Endpoint）及多个内部点（Internal Point）的一条光滑样条（Spline）线。如果只有两个端点、没有内部点，则ISDX曲线为一条直线。

ISDX曲线上点的类型有以下四种。
自由点（Free Point）：可以自由拖动。显示样式为小圆点（●）。

软点（Soft Point）：可以在其所在的线或者面上自由拖动。当坐落在曲线、模型的边线上时，其显示样式为小圆圈（○）；当坐落在曲面、模型的表面上时，其显示样式为小方框（□）。
如果ISDX曲线的点被约束在空间其他曲线（Curve）、模型边（Edge）、模型表面（Surface）和曲面（Surface）元素上，我们则将这样的点称为“软点”。起约束作用的点、线、面等元素称为软点的“参考”，它们是软点所在的曲线的父特征，而软点所在的曲线则为子特征。可以对软点进行拖移，但不能自由地拖移，软点只能在其所在的点、线、面上移动。
软点的显示样式取决于其“参考”元素的类型：
当软点坐落在曲线、模型的边线上时，其显示样式为小圆圈（○）。当软点坐落在曲面、模型的表面上时，其显示样式为小方框（□）。

固定点（Fixed Point）：与某一点固定的点，不能拖动。显示样式为小叉（×）。相交点（Intersection Point）：既坐落在活动平面上，又坐落在某个曲线或模型边上的点，不能拖动，是特殊的固定点。显示样式为小叉（×）。
如果ISDX曲线的点固定在空间的某个基准点（Datum Point）或模型的顶点（Vertex）上，我们则称之为“固定点”，固定点坐落其上的基准点或顶点所属的特征为固定点的“参考”。不能对固定点进行拖移。固定点的显示样式为小叉（×）。
在创建平面（Planar）ISDX曲线时，如果ISDX曲线中的某个点正好落在空间的其他曲线（Curve）或模型边（Edge）上，也就是说这个点既在活动平面上，又在某个曲线或模型边上，这样的点称为“相交点”。我们不能拖移相交点。显然，相交点是一种特殊的“固定点”，相交点的显示样式也为小叉（×）。

ISDX曲线的类型可以分为以下四种：
自由（Free）ISDX曲线：曲线在三维空间自由创建。

平面（Planar）ISDX曲线：曲线在某个平面上创建。平面曲线一定是一个2D曲线。COS（Curve On Surface ）曲线：曲线在某个曲面上创建。
平面（Planar）类型的ISDX曲线就是创建后位于指定平面上的曲线，使用“曲线编辑”命令后也不会改变其空间位置。
（1）可以将COS曲线转化为自由曲线。（2）可以将COS曲线转化为平面曲线。（3）不能将自由曲线和平面曲线转化为COS曲线。

注意：
（1）可以将“平面”曲线转化为“自由”曲线。按钮。将平面曲线转化成自由曲线后，便可以将曲线上的点拖离开活动平面。（2）也可将自由曲线转化为平面曲线。

下落（Drop）曲线：将曲线“投影”到指定的曲面上，便产生了下落曲线。投影方向是某个选定平面的法线方向。

ISDX曲线的编辑包括对ISDX 曲线上点的编辑以及曲线的延伸、分割、组合、复制和移动以及删除等操作。在进行这些编辑操作时，应该使用曲线的“曲率图”（Curvature Plot）来查看其变化，并根据其变化来调整曲线，以获得最佳的曲线形状。
在造型设计时，每创建一条ISDX曲线后，最好都用曲率图查看曲线的质量，不要单凭曲线的视觉表现判断曲线是否光滑。
构成ISDX曲面的ISDX曲线上点的个数不要太多，点的数量只要能形成所需要的ISDX曲线形状就可以了。在曲率图上我们会发现，曲线上的点越多，其曲率图就越难看，曲线的质量就越难保证，曲面的质量也就越难达到要求。

1.移动ISDX曲线上的自由点
（1）水平/竖直方向移动：按住Ctrl和Alt键，仅可在水平、竖直方向移动自由点；
“水平”移动方向是指活动平面上图标的H方向，“竖直”移动方向是指活动平面上图标的V方向。
（2）法向移动：按住Alt键，仅可在垂直于活动平面的方向移动自由点；
2.移动ISDX曲线上的软点
将鼠标指针移至某一软点上，按住左键并移动鼠标，即可在其参考边线（曲面）上移动该点；也可右击该软点，在系统弹出的快捷菜单中的长度比例、长度、参数、自平面偏移、锁定到点、链接以及断开链接等选项来定义该点的位置。
（1）长度比例。将参考曲线（线段）长度视为1，通过输入长度比例值来控制软点位置。
（2）长度。系统自动指定从参考曲线某一端算起，通过输入长度值来控制软点位置。
（3）参数。
（4）自平面偏移。指定一基准面，通过输入与基准面的距离值来控制软点位置。
（5）锁定到点。选择此项，软点将自动锁定到一个最近的点（有可能是内部点或端点）。将不再具有移动的自由度（也就是无法拖曳），在屏幕上显示为“×”。
（6）链接与断开链接。
当ISDX曲线上的某一点为软点或固定点时，该点表现为一种“链接”（Link）状态，例如：位于曲面、曲线或基准点上的点。“断开链接”（Unlink）则是使软点或固定点“脱离”参考点、参考曲线或者参考曲面等父项特征的约束而成为自由点的一种状态，故显示符号会转变为实心原点（●）。

11.2.2  比例更新
如果ISDX曲线含有两个或者两个以上软点，可选中按比例更新复选框；进行这样的设置后，如果拖拉其中一个软点，则两软点间的曲线外形会随拖拉而成比例地调整。

11.2.3  ISDX曲线端点的相切设置
编辑ISDX曲线的端点时，会出现一条相切指示线，这是该端点的切向量（Tangent Vector）。拖拉相切指示线可控制切线的“长度”“角度”“高度”。
下拉列表用于设置端点处的切线长度、角度及高度，这些选项为自然（Natural）、自由（Free）、固定角度（Fix Angle）、水平（Horizontal）、竖直（Vertical）、法向（Normal）、对齐（Align）、对称（Symmetric）、相切（Tangent）、曲率（Curvature）、曲面相切（Surface Tangent）、曲面曲率（Surface Curvature）以及相切拔模（Draft Tangent），

1.自然（Natural）
由系统自动确定切线长度及方向。如果移动或旋转相切指示线，则该项会自动转换为自由（Free）。
2.自由（Free）
可自由地改变切线长度及方向。可在“相切”界面中输入切线长度、角度及高度值；也可通过在模型中拖拉、旋转相切指示线来改变切线长度、角度及高度。在此过程中可配合如下操作。
（1）改变切线的长度。按住Alt键，可将切线的角度和高度固定，任意改变切线的长度。
（2）改变切线的角度和高度。按住Ctrl和Alt键，可将切线的长度固定，任意改变切线的角度和高度。
3.固定角度（Fix Angle）
保持当前相切指示线的角度和高度，只能更改其长度。
4.水平（Horizontal）
使相切指示线方向与活动平面中的水平方向保持一致，仅能改变切线长度。相切指示线的方向与图标的水平（H）方向一致。
5.竖直（Vertical）
使相切指示线方向与活动平面中的竖直方向保持一致，仅能改变切线长度。相切指示线的方向与图标的竖直（V）方向一致。
6.法向（Normal）
选择该选项后，需选取一参考平面，这样ISDX曲线端点的切线方向将与该参考平面垂直。
7.对齐（Align）
选择该选项后，在另一参考曲线上单击，则端点的切线方向将与参考曲线上单击处的切线方向保持一致。
8.对称（Symmetric）
果ISDX曲线1的端点刚好落在ISDX曲线2的端点上，则对ISDX曲线2进行编辑时，可在该端点设置“对称”。完成操作后，两条ISDX曲线在该端点的切线方向相反，切线长度相同。此时如果拖拉相切指示线调整其长度及角度，则该端点的相切类型会自动变为“相切”（Tangent）。
9.相切（Tangent）
如果ISDX曲线2的端点落在ISDX曲线1上，则对ISDX曲线2进行编辑时，可将其端点的相切选项设置为“相切”（Tangent）。完成操作后，曲线2的端点与曲线1相切。
说明：此时端点两边的相切指示线呈不同样式（一边为直线，一边为单箭头），无箭头的一段为“主控端”，此端所在的曲线（ISDX曲线1）为主控曲线，拖拉此端相切指示线，可调整其长度，也可旋转其角度（同时带动另一边的相切指示线旋转）；有箭头的一段为“受控端”，此端所在的曲线（ISDX曲线2）为受控曲线，拖拉此端相切指示线将只能调整其长度，而不能旋转其角度。单击“主控端”的尾部，可将其变为“受控端”。
10.曲率（Curvature）
如果ISDX曲线2的端点落在ISDX曲线1上，则编辑ISDX曲线2时，可将其端点的相切选项设置为“曲率”（Curvature）。完成操作后，ISDX曲线2在其端点处与ISDX曲线1的曲率相同。
如果ISDX曲线2的端点恰好落在ISDX曲线1的端点上，则编辑ISDX曲线2时，可将其端点的相切选项设置为“曲率”（Curvature），这样两条ISDX曲线在此端点处曲率相同。
说明：与曲线的相切相似，此时相切指示线在端点两边呈不同样式（一边为直线，一边为复合箭头），无箭头的一段为“主控端”，拖拉此段相切指示线可调整其长度，也可旋转其角度（同时带动另一段相切指示线旋转）；有箭头的一段为“受控端”，拖拉此段相切指示线将只能调整其长度，而不能旋转其角度。与曲线的相切一样，单击“主控端”的尾部，可将其变为“受控端”。另外，双击有箭头的一段为“受控端”，可以切换到带双箭头的曲率。
11.曲面相切（Surface Tangent）
如果ISDX曲线1的端点落在一个曲面上，可将其端点的相切选项设置为“曲面相切”（Surface Tangent）。完成操作后，ISDX曲线1在其端点处与曲面相切。
12.曲面曲率（Surface  Curvature）
如果ISDX曲线1的端点落在一个曲面上，可将其端点的相切选项设置为“曲面曲率”（Surface Curvature）。完成操作后，ISDX曲线1在其端点处与曲面曲率相同。
13.拔模相切（Draft Tangent）
选取这个选项时，是指所要编辑的ISDX曲线与选定平面或曲面成某一角度相切。对于平面拔模，曲线端点必须是任何其他曲线的软点；对于曲面拔模，曲线必须是曲面边界或COS上的软点。若将端点设置为“拔模相切”（Draft Tangent），在系统提示下，选取曲面。完成操作后，ISDX曲线在其端点处与曲面相切拔模。
说明：切线为“向量”（Vector）值，它具有长度与角度两条件，所以用户可以单独采用某一种或同时采用这两种参数控制曲线。采用不同的条件设置曲线，会有不同的调整结果。
11.2.4  在ISDX曲线上添加/删除点
在进行ISDX曲线编辑时，用户可以在曲线上添加点或删除点。这种操作除了可以使造型有更多的变化外，也可以更加精确地调整曲率。
11.3  延伸ISDX曲线
可从一条ISDX曲线的端点处向外延长该曲线。
选择延伸的连接方式，在系统弹出的界面中，可以看到ISDX曲线的延伸选项有如下三种选择。
自由：沿ISDX曲线与其延长的曲线段在端点处自由连接。
相切：沿ISDX曲线与其延长的曲线段在端点处相切连接。
曲率：沿ISDX曲线与其延长的曲线段在端点处曲率相等连接。
选择一种延伸方式，然后按住Shift和Alt键，在ISDX曲线端点外的某位置单击，该曲线即被延长。
11.4  分割ISDX曲线
可对ISDX曲线进行分割，也就是将一条ISDX曲线分割为两条ISDX曲线。
11.5  组合ISDX曲线
如果两条ISDX曲线首尾相连，则可选择其中任一ISDX曲线进行编辑，将两条ISDX 曲线合并为一条ISDX曲线。
11.6  复制和移动ISDX曲线
在ISDX环境中，可对ISDX曲线进行复制和移动。具体说明如下。
复制，复制ISDX曲线。复制操作时，可在操控板中输入X、Y、Z坐标值以便精确定位。
按比例复制，复制选定的曲线并按比例缩放它们。
移动，移动ISDX曲线。如果ISDX曲线上有软点，则移动后系统不会断开曲线上的软点链接。操作时，可在操控板中输入X、Y、Z坐标值以便精确定位。
注意：ISDX曲线的复制和移动功能仅限于自由（Free）曲线与平面（Planar）曲线，并不适用于下落曲线、COS曲线。在复制、移动过程中，ISDX曲线在其端点的相切设置会保持不变。
11.7  删除ISDX曲线
11.8  ISDX 多变曲面与修饰造型
用Creo软件进行产品的外观设计时，从曲面的外观类型来看，可以把它们分为两种类型，即“凹进曲面”类型和“凸出曲面”类型，。设计中的产品经过这些不同类型的曲面加以修饰会更加美观。
创建修饰曲面有多种不同的方法，在实际产品设计中创建自由曲面修饰造型有两种方法最常用，它们分别是边界曲线法和曲面相交法。尤其是使用ISDX模块创建的曲面让曲面的造型更加直观和容易，同时在编辑和重定义的过程中，对ISDX曲面或者是曲线稍微作调整，可立即生成完全不同的曲面造型结果。
1.边界曲线法
首先定义一个父曲面，并在该曲面上创建COS曲线，以此COS曲线为边界构建曲面。也就是利用COS曲线来定义修饰造型边界。
2.曲面相交法
单独创建一个父曲面所需的凸出曲面或凹进曲面，并以父曲面为基础；定义造型的过程就是将这两个曲面进行合并。
用曲面相交的方法创建的修饰造型，它的曲面边界完全是以父曲面和修饰曲面的相交部分所定义的，因此如果要修改外观造型，可以通过重定义来调整边界曲线的形状；如果在创建边界曲线时是以某个基准点为参考，那么此时可以通过修改这个基准点的高低位置来修改外观造型，有时候也可以在边界曲线上增加点或者删除点来重新定义造型。

wh198194 · 发表于 2023-11-5 23:59

本帖最后由 wh198194 于 2023-11-6 19:31 编辑

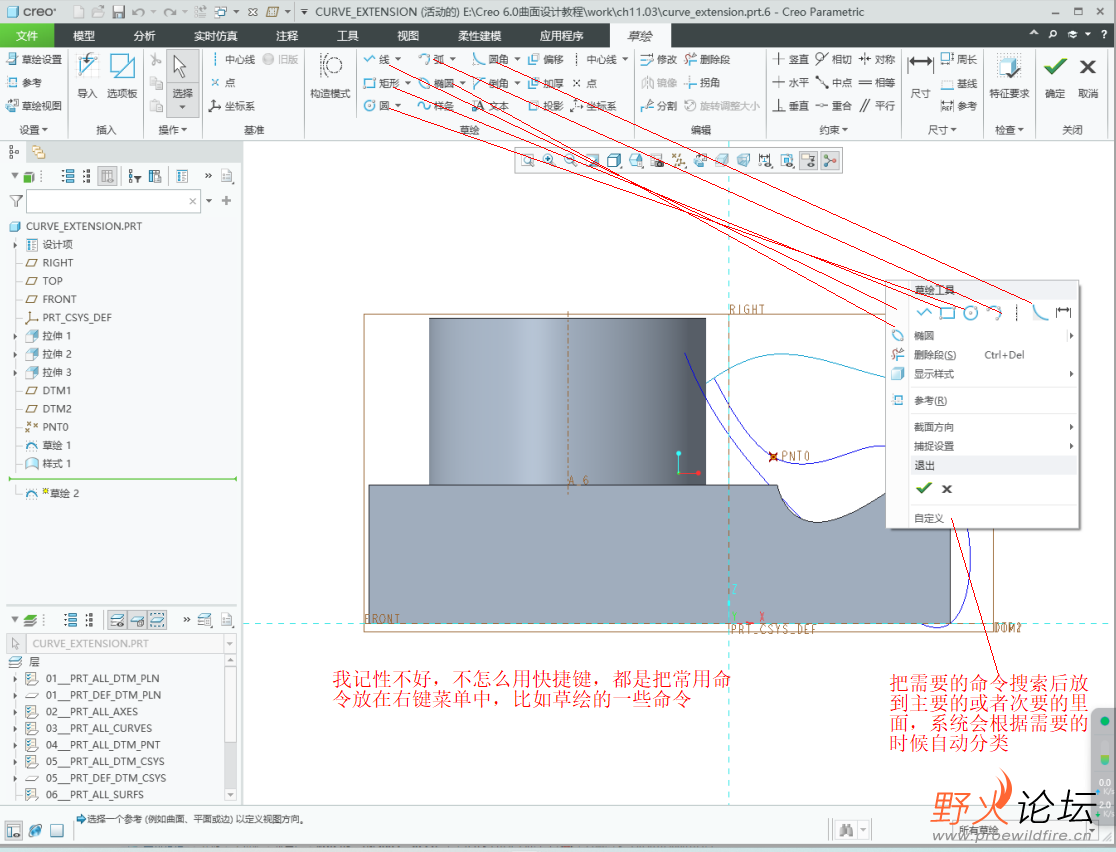

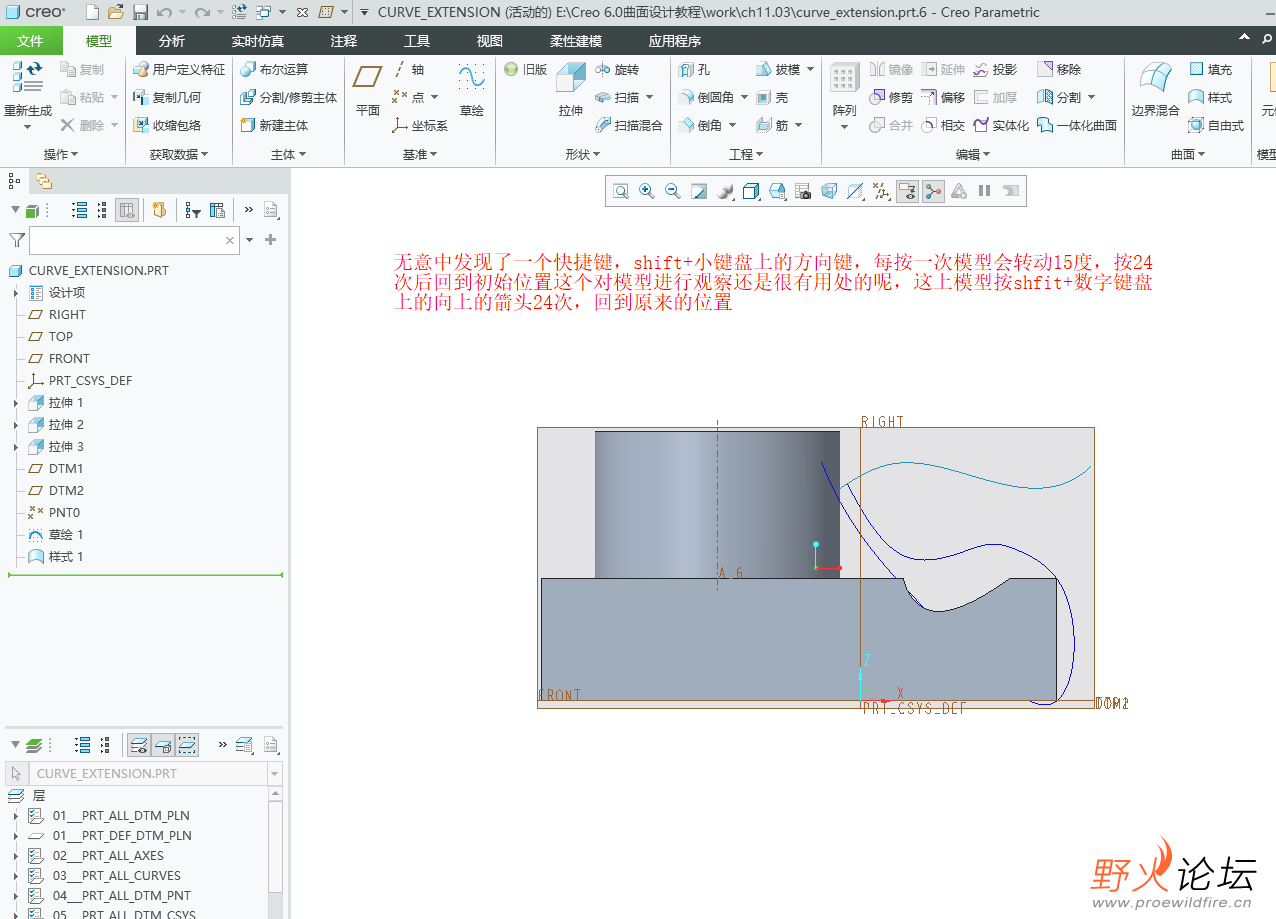

无意中发现了一个快捷键，shift+小键盘上的方向键，每按一次模型会转动15度，按24次后回到初始位置。按住不动，可以快速进行旋转。这个对模型进行观察还是很有用处的呢，软件的右下角提示为模型中心已被选为旋转中心。
