    [原创] 表盘刻度整列教程（尺寸阵列关系控制与轴阵列结合使用）

    [复制链接]
    hanhanba

    142

    主题

    2731

    回帖

    101

    威望

    教授

    积分
    3166

    希望之星勋章热心助人勋章宣传大使勋章优秀会员勋章
    发表于 2023-4-18 16:59 | 显示全部楼层 |阅读模式

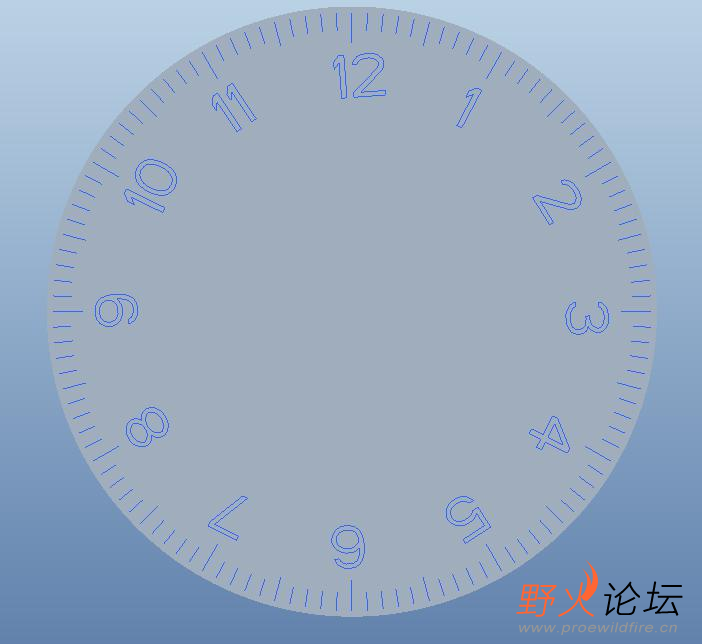

    我们分为两部分进行阵列：

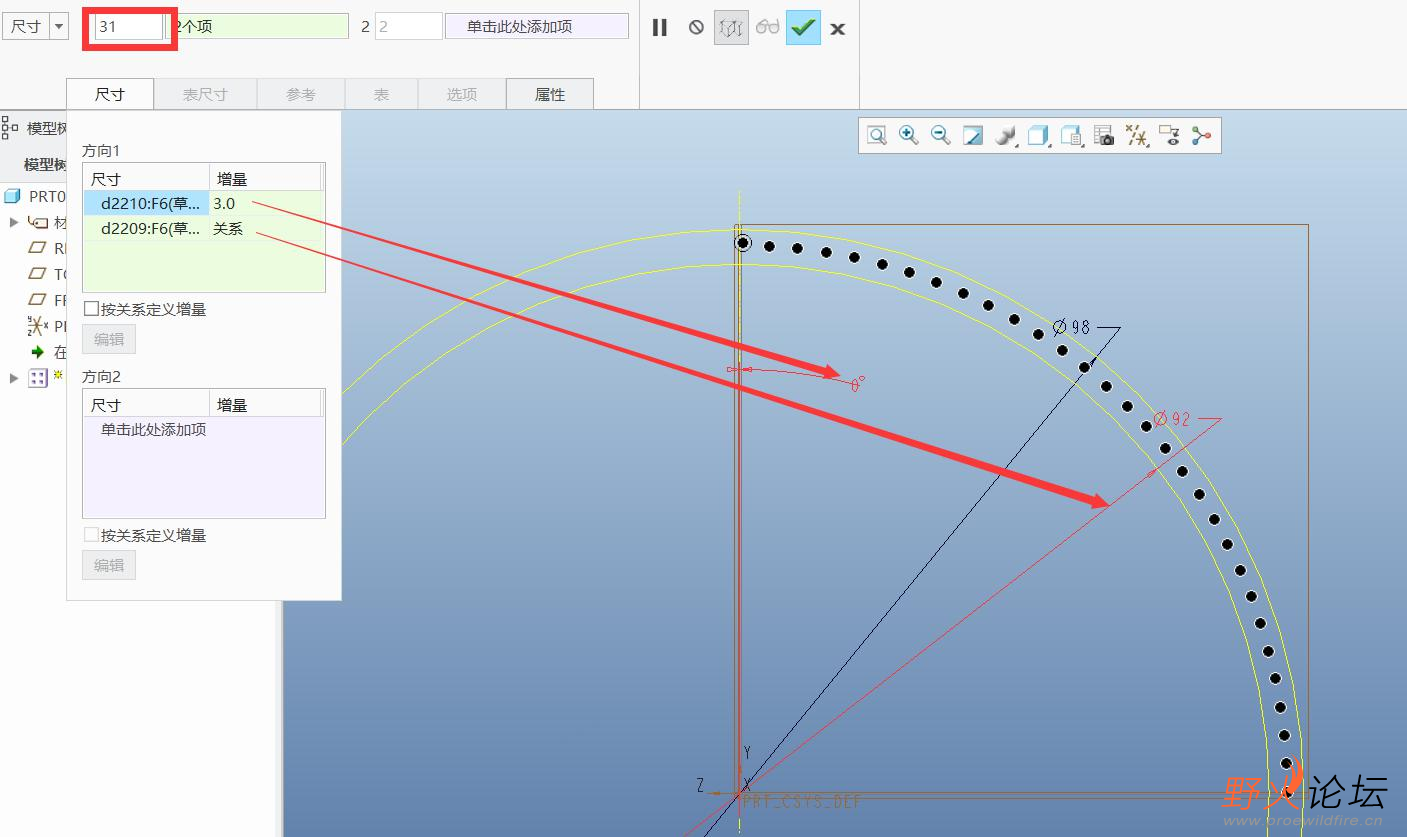

    1：刻度条的阵列
    2：文字阵列

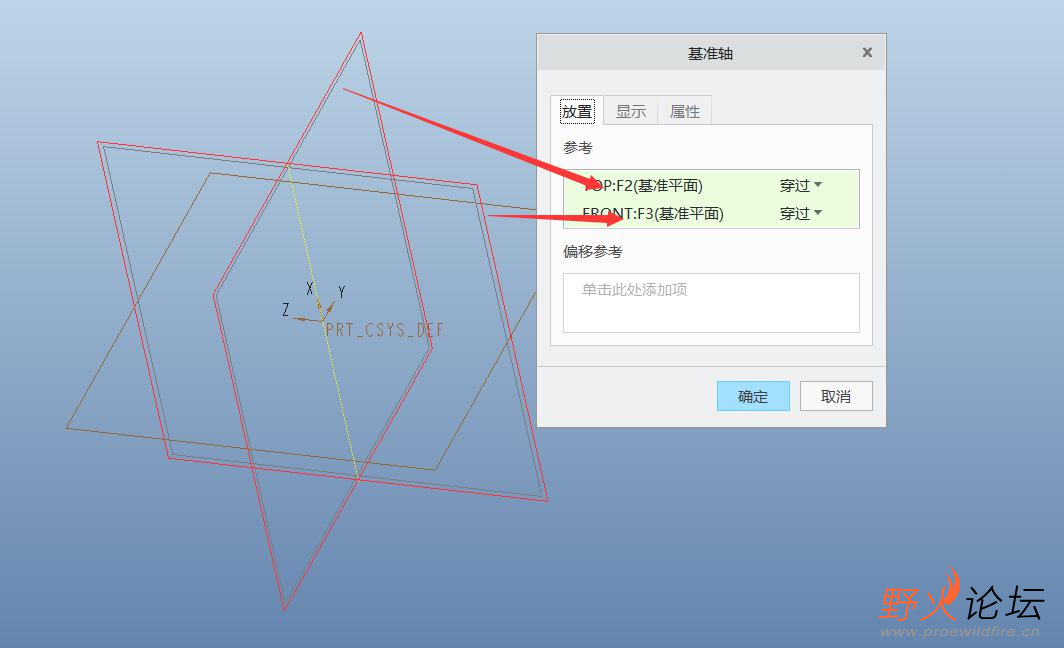

    1、首先，点击两个基础平面，创建一条中心轴

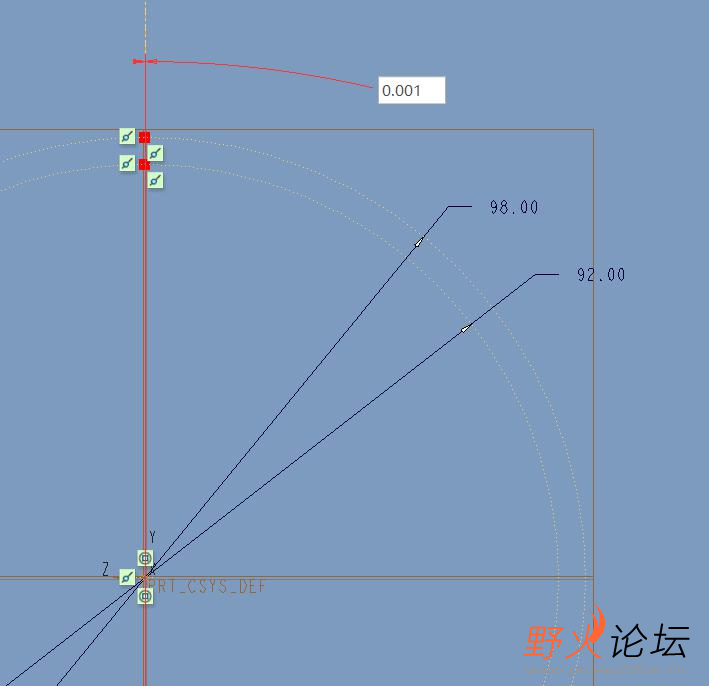

    2、点击草绘，绘制两个圆，将他们转换成构造线，然后创建一条中心线，标注它的角度为0.001；通过中心线创建一条直线，连接两个圆
