    [原创] 凹球的创建教程（阵列应用）

    [复制链接]
    hanhanba

    142

    主题

    2731

    回帖

    101

    威望

    教授

    积分
    3166

    希望之星勋章热心助人勋章宣传大使勋章优秀会员勋章
    发表于 2023-4-18 16:10 | 显示全部楼层 |阅读模式
    本帖最后由 hanhanba 于 2023-4-18 16:13 编辑

    阵列思路：
    先将大圆使用旋转命令创建出来，然后将一个个凹型半圆，看成是一个圆，将球体相切所构成的然后再进行阵列
    1、使用旋转命令，将球体旋转出来
    2、通过球体顶点与平面创建基准平面1

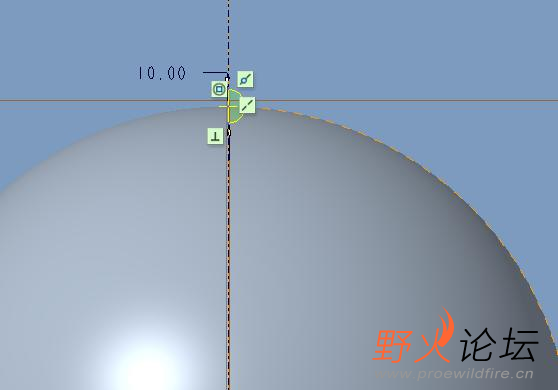

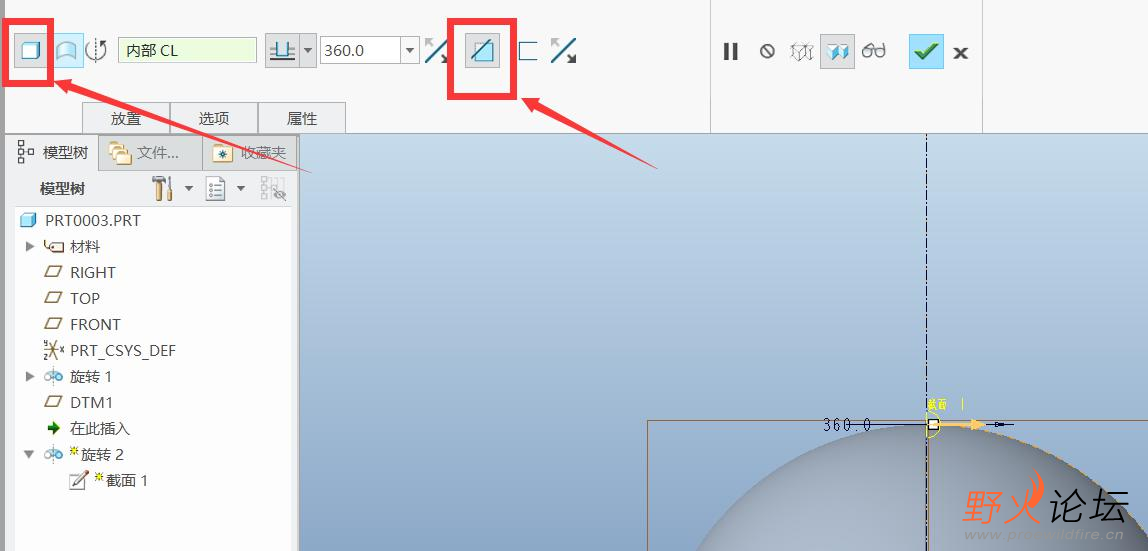

    3、使用旋转命令，通过大圆的边与中心线的交点绘制一个半圆进行旋转。
    游客，如果您要查看本帖隐藏内容请回复

    评分

    参与人数 1威望 +3 金钱 +10 收起 理由
    野火 + 3 + 10 原创内容

    查看全部评分

    本帖被以下淘专辑推荐:

    努力分享更多有价值的知识给每一位有需要的朋友，传承中国的工匠精神，为中国工业崛起而努力奋斗， 大家一起加油！
    广告位招租 |请联系 QQ：28016688
