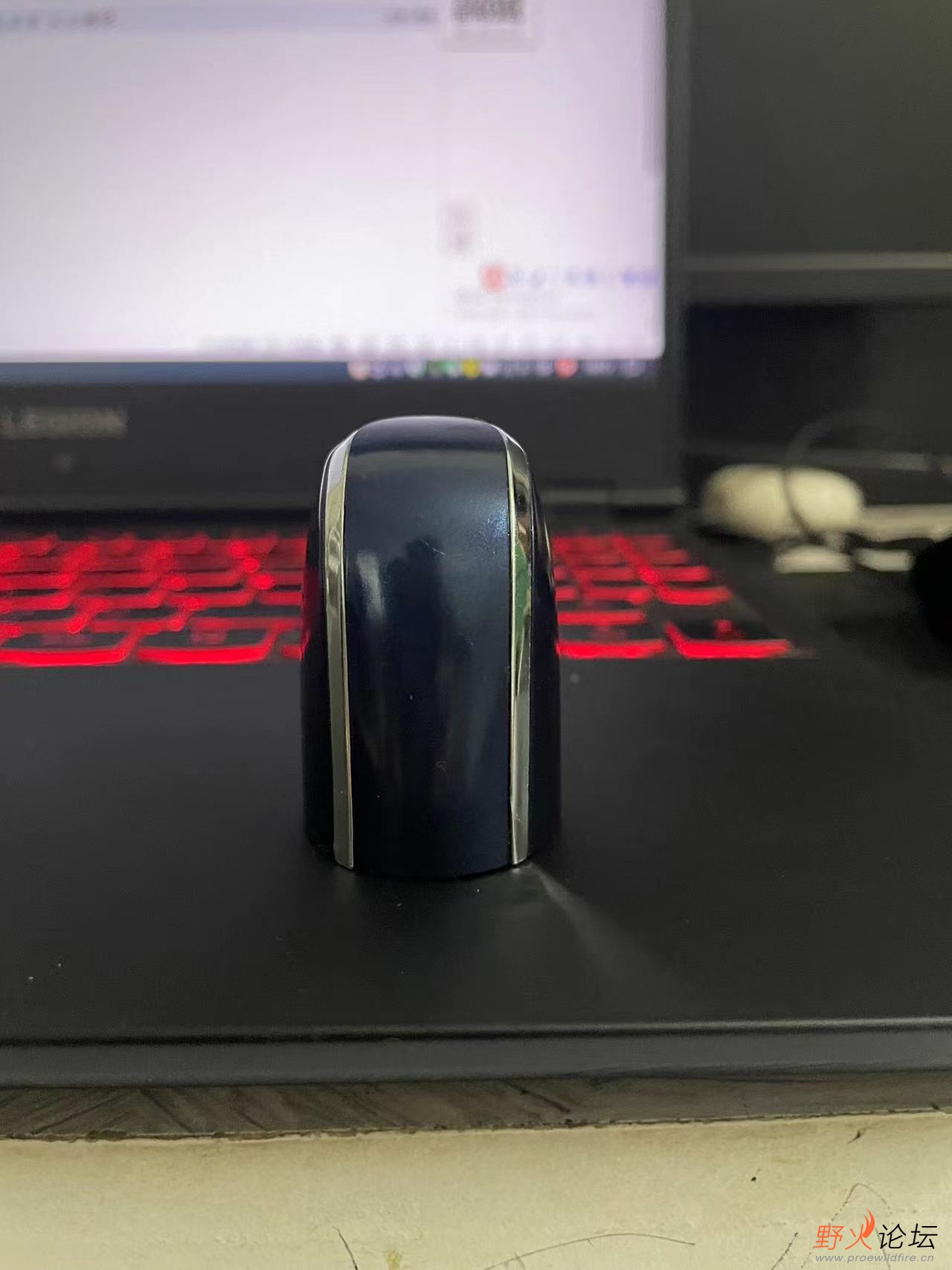

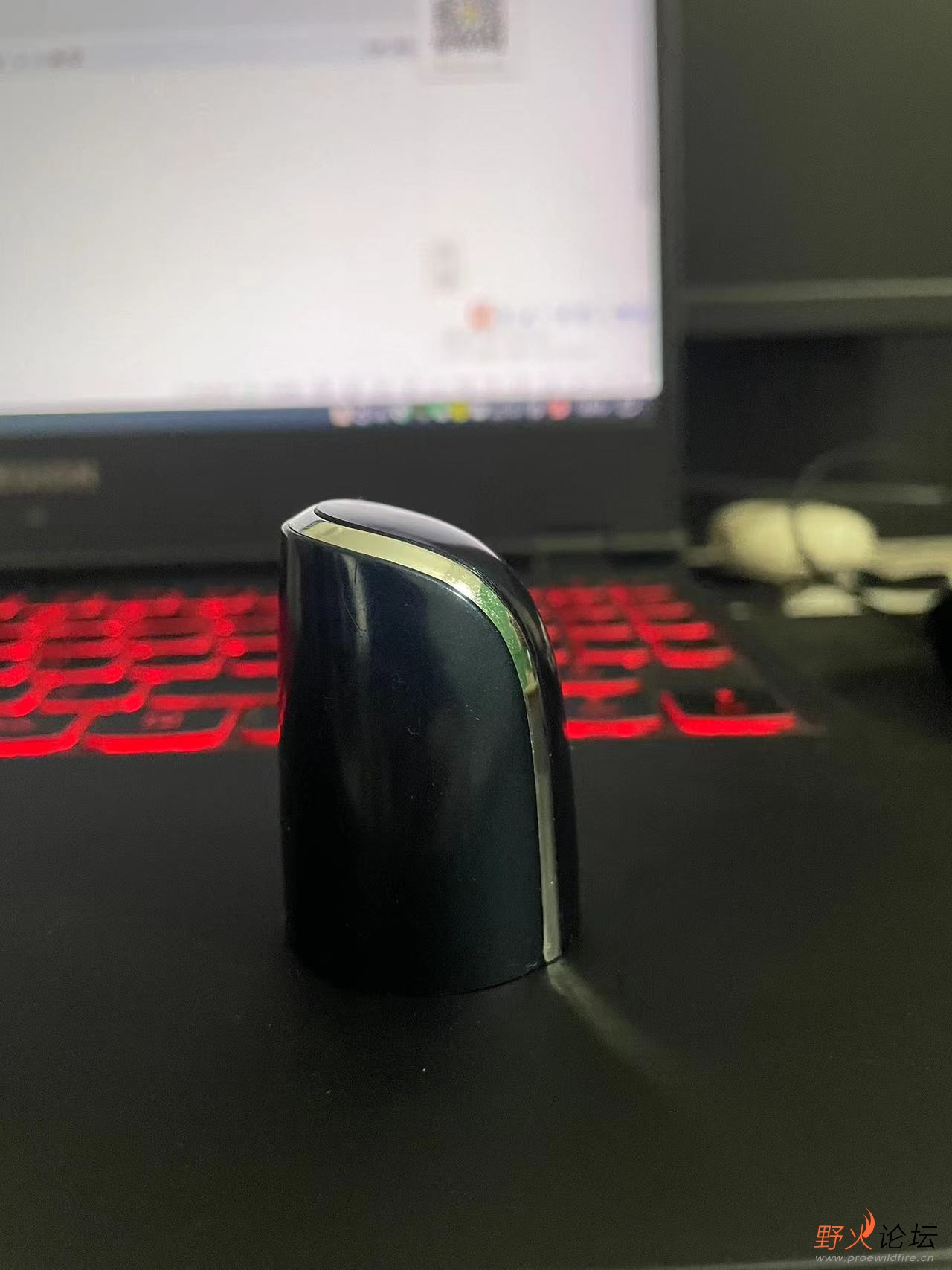

求这个零件曲面的建模思路和方法

qxzzwh · 发表于 2023-4-1 21:41

按图使用样式分别在顶、前、侧平面画出曲线，然后创建曲面。细节部分使用偏见即可。

hanhanba · 发表于 2023-4-2 10:19

这个简单，先以金色那个零件的轮廓线拉伸一个曲面，在画出顶视图轮廓线，然后再画出前视图轮廓线，再通过边界混合得出二分之一个曲面，然后镜像，合并，就可以了。

hanhanba · 发表于 2023-4-2 10:21

这个简单，先以金色那个零件的轮廓线拉伸一个曲面，在画出顶视图轮廓线，然后再画出前视图轮廓线，再通过边界混合得出二分之一个曲面，然后镜像，合并，就可以了。

往事随风LWQ · 发表于 2023-4-2 14:37

hanhanba 发表于 2023-4-2 10:21
这个简单，先以金色那个零件的轮廓线拉伸一个曲面，在画出顶视图轮廓线，然后再画出前视图轮廓线，再通过边 ...

有图吗，大概画一下就好
