函数evalgraph的理解与案例运用

wanghenghui

最近看到论坛里有人问如何理解函数evalgraph，正好我工作中总结了这种用法，我简单写了一份教程，算是抛砖引玉了。

evalgraph函数怎么理解 (出处: 野火论坛)
http://www.proewildfire.cn/thread-176852-1-1.html

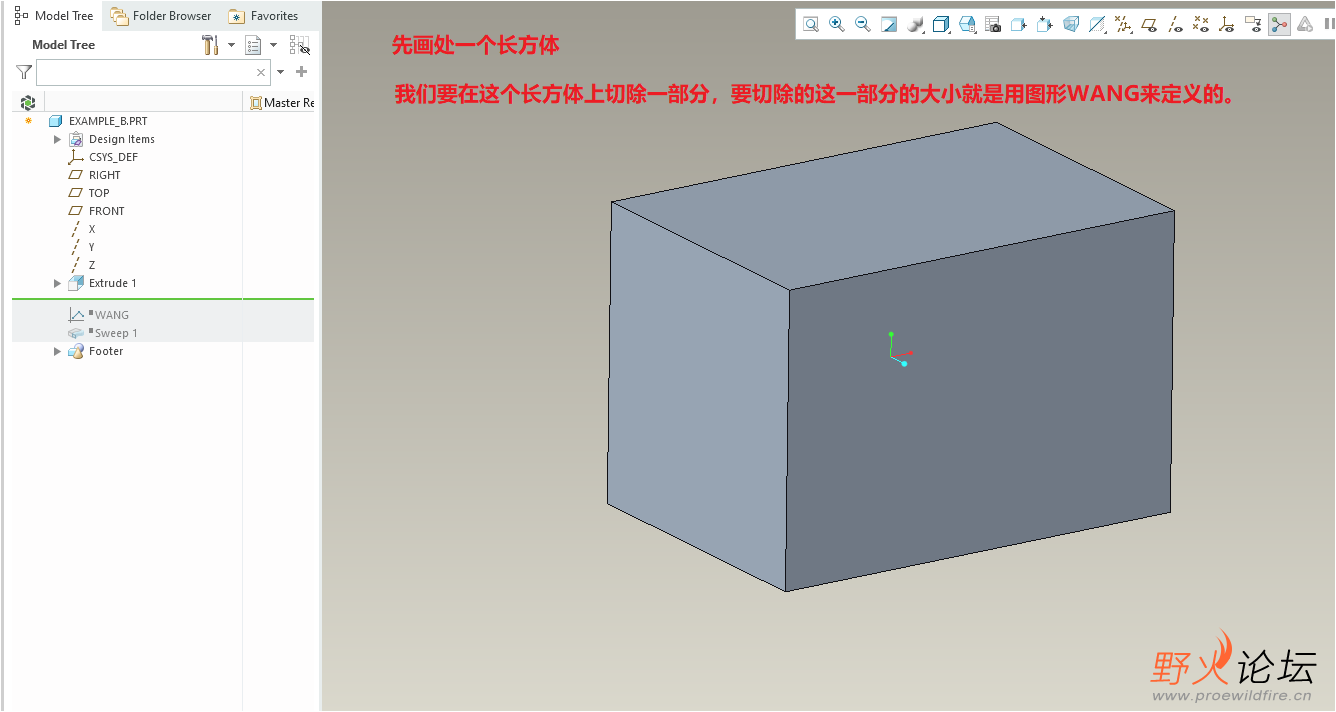

通常来讲，函数evalgraph最常用也用的最多的方法是和图像一起使用。图像就像是一个二维函数，由2维坐标轴来表示。一个水平方向的X值只能对应着一个竖直方向的Y值。

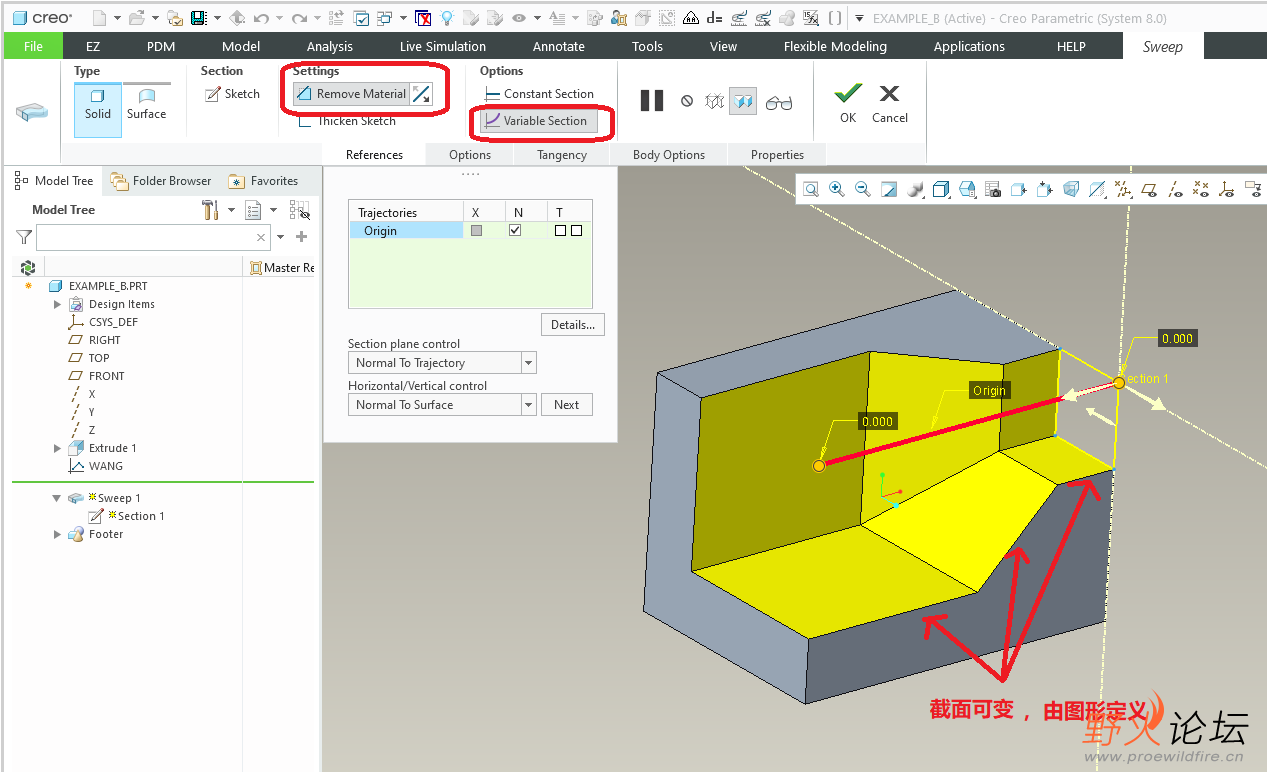

切除我们用可变截面扫描来做，其截面的大小就由函数evalgraph来控制。



可变截面需要两个要素：

一个是截面要可变；二是要有扫描路径。

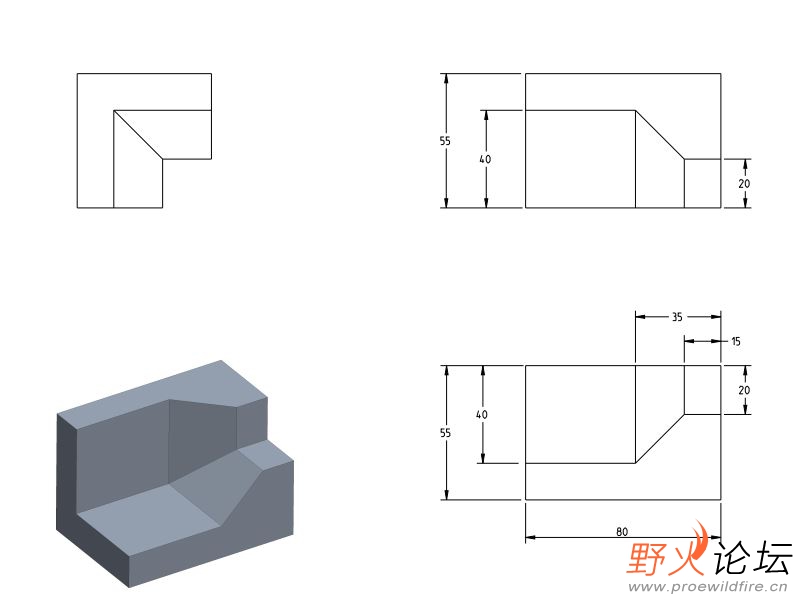

扫描路径好理解，我们可以默认就是棱的方向，关键是截面如何定义。通过观察模型可以发现，截面是一个正方形，在扫描的时候，这个正方形是有三段变化的：先是扫描一段（此时截面大小不变），然后再扫描一段（此时截面逐渐变大，呈线性变化趋势），最后再扫描一段（此时截面大小也保持不变）。这三段变化的趋势我们就可以用上图图形的变化趋势来表示，即可变截面扫描的截面变化趋势是由图形来定义的。于是就有了正方形的边长sd4=evalgraph('WANG',TRAJPAR*80)。



最后，我们还是应该要加强对Creo指令的理解。你理解的越深刻，建模的逻辑就会越简单。

我随附了其他几种方法，供大家参考！

最后的结果都是一样的，但是建模的逻辑却大不相同。

细细琢磨，另有一番滋味！
