如何改变相贯线的显示？

iamspa · 发表于 2009-2-4 10:11

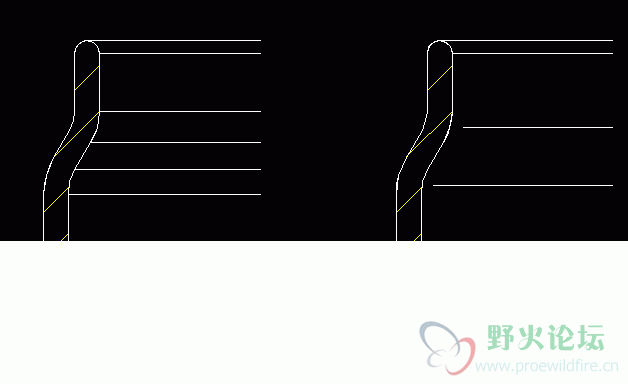

我用ProE转出来的二维图是图片中左边的格式，但我公司标准化的同事说必须画成右边的格式
各位大大知道出二维图能直接转成右边的格式吗？

野火 · 发表于 2009-2-4 20:01

那不能，你只能让标准化让步或者就是造假了。

注意图片直接传，不要发压缩附件。

31358302 · 发表于 2009-2-5 16:02

似乎两种都是不符合制图规范的吧？这应该是相切线，不算相贯线吧？
右边的方式（在两相切线中间有线条，且与边界不相连）直接是不能实现的

对于少量的相切线，将相切线边显示选为无，再草绘线条可以做到。
大量这样的相切线则不宜用这种办法了。

iamspa · 发表于 2009-2-6 14:07

大大能不能随便告诉我一下，如何上传图片？
我上传压缩文件都可以，但上传图片格式就是不行，说"无效的图片格式"
我把图片换成jpg、gif都不行，

iamspa · 发表于 2009-2-6 14:57

附件是《GB/T 4458.1-2002|机械制图图样画法视图》
从标准来看，应该是过渡线，但标准上的规定过渡线不宜与轮廓线相连，如何在ProE中实现？？？？

野火 · 发表于 2009-2-9 19:49

你截图发上来对比下，要是大家解决不了再传模型

sjzh2000 · 发表于 2011-4-13 14:20

也在学习当中。。。。。。。。

江南小调best · 发表于 2018-9-24 00:20

也在学习当中。。。。。。。。相贯线的问题不知道如何解决
