creo4.0里的工程图，倒完圆角后尺寸怎么标

呆呆爱北卡 · 发表于 2022-8-11 07:43

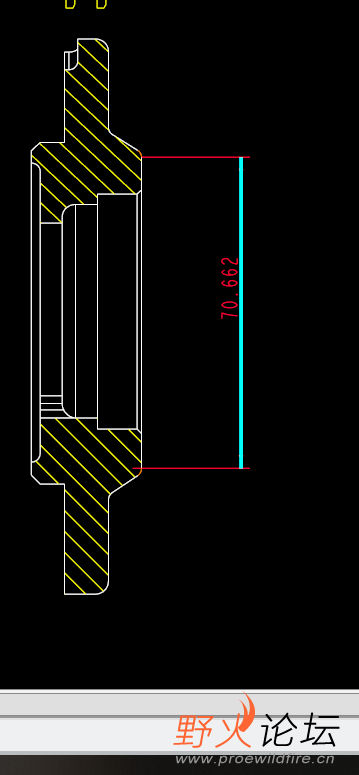

creo4.0里的工程图，倒完圆角后尺寸怎么标，求位大神回复一下

michael_zeng123 · 发表于 2022-8-11 07:43

本帖最后由 michael_zeng123 于 2022-8-11 08:37 编辑

那个尺寸是没必要的尺寸，标了也测量不准。如果一定要标就要草绘里标好，工程图时点显示特征尺寸就行了！你也可以在工程图标注方式用求交的那个选择去标这个尺寸

liurunxing · 发表于 2022-8-11 08:35

虽然没看到中心线，
但感觉这是个类似盘类零件，
不知感觉对了没有？

如果是盘类零件，
楼主标上去的尺寸的直径符号是不是隔离期未满未归呢？

可以用“求交”试试，不知能不能满足楼主的要求。

futurism · 发表于 2022-8-11 09:04

按照没有倒圆角的尺寸标注！这个不能作为检验尺寸！

wjwy7579 · 发表于 2022-8-11 09:29

2边都是2条线的交点就行了

呆呆爱北卡 · 发表于 2022-8-11 16:45

liurunxing 发表于 2022-8-11 08:35
虽然没看到中心线，
但感觉这是个类似盘类零件，
不知感觉对了没有？

只是为了问一下这个问题随便找的模型，直径啥的也没注意

呆呆爱北卡 · 发表于 2022-8-11 16:46

michael_zeng123 发表于 2022-8-11 07:43
那个尺寸是没必要的尺寸，标了也测量不准。如果一定要标就要草绘里标好，工程图时点显示特征尺寸就行了！你 ...

谢谢带佬

已经学会了
